Cabina elettrica: quando serve e come valutare una soluzione prefabbricata

Una cabina elettrica serve a ricevere, trasformare, distribuire o gestire l’energia elettrica in modo sicuro e coerente con le esigenze dell’impianto. In molti contesti industriali, produttivi, infrastrutturali o tecnici, non basta collegare un edificio alla rete in bassa tensione: può essere necessario predisporre una cabina di trasformazione, una cabina MT/BT o una soluzione conforme alle richieste del gestore di rete.

Chi cerca informazioni su una cabina elettrica, però, raramente ha bisogno solo di una definizione. Di solito deve capire quando serve, quali requisiti chiarire prima della fornitura e se una cabina elettrica prefabbricata può ridurre complessità, tempi e incertezze di cantiere.

Il punto centrale è questo: una cabina elettrica non è un semplice locale tecnico. È parte dell’infrastruttura elettrica e deve essere valutata in relazione a potenza richiesta, tipo di connessione, spazi disponibili, prescrizioni tecniche, indicazioni del gestore e condizioni di installazione.

In breve: prima di chiedere un preventivo per una cabina elettrica, conviene chiarire funzione, potenza, schema preliminare, livello di tensione, vincoli di accesso, predisposizioni richieste e documentazione disponibile.

Quando serve una cabina elettrica

Una cabina elettrica diventa necessaria quando l’impianto deve ricevere energia con caratteristiche diverse da quelle utilizzabili direttamente dai carichi finali, oppure quando la distribuzione interna richiede un punto tecnico dedicato per trasformazione, protezione, sezionamento o misura.

Il caso più frequente è quello della cabina elettrica MT/BT: l’energia arriva in media tensione e viene trasformata in bassa tensione per alimentare reparti produttivi, stabilimenti, complessi artigianali, edifici di grandi dimensioni, impianti tecnologici o servizi ausiliari.

Una cabina elettrica può servire quando:

• la potenza richiesta non è compatibile con una semplice fornitura in bassa tensione;
• l’utenza deve essere alimentata in media tensione;
• serve trasformare energia da MT a BT;
• occorre separare, proteggere o gestire parti dell’impianto;
• il gestore richiede un locale o manufatto con caratteristiche specifiche;
• l’intervento riguarda un sito industriale, logistico, produttivo o infrastrutturale.

In tutti questi casi, la scelta non dovrebbe partire dalle dimensioni del manufatto, ma dalla funzione che la cabina dovrà svolgere nel sistema elettrico.

Com’è fatta una cabina elettrica

Una cabina elettrica è composta da un involucro o locale tecnico e da apparecchiature definite dal progetto. La configurazione cambia in base a tipo di impianto, potenza, tensione di alimentazione, prescrizioni del distributore e funzione della cabina.

In una cabina MT/BT possono essere presenti:

• vano o locale per apparecchiature di media tensione;
• trasformatore MT/BT;
• quadro generale di bassa tensione;
• apparecchiature di protezione, sezionamento e manovra;
• sistemi di misura;
• impianto di terra;
• porte, griglie, aerazione e accessi;
• passaggi cavi e predisposizioni per collegamenti e manutenzione.

Non tutti questi elementi sono sempre forniti dallo stesso soggetto. In molti progetti, il produttore realizza il manufatto o la cabina predisposta, mentre progettista, installatore elettrico e gestore definiscono apparecchiature, collegamenti, schemi e verifiche.

Cabina elettrica, cabina MT/BT e cabina Enel: differenze utili

Nel linguaggio comune, termini come cabina elettrica, cabina Enel, cabina di trasformazione e cabina MT/BT vengono spesso usati come sinonimi. In realtà indicano esigenze diverse.

“Cabina elettrica” è il termine generale. Può riferirsi a un locale tecnico, a una cabina di consegna, a una cabina di trasformazione o a una soluzione prefabbricata destinata a contenere apparecchiature elettriche.

Una cabina di trasformazione indica più precisamente una cabina in cui avviene la trasformazione della tensione, per esempio da media tensione a bassa tensione. È il caso tipico di molte utenze industriali o produttive.

Una cabina elettrica MT/BT riceve energia in media tensione e la rende disponibile in bassa tensione. Per questo caso specifico, il collegamento più diretto è con le cabine elettriche prefabbricate MT/BT, dove configurazione, trasformazione, accessibilità e predisposizioni tecniche diventano centrali.

La “cabina Enel” è invece un’espressione usata spesso per indicare cabine collegate alle prescrizioni del distributore, oggi in molti casi E-Distribuzione. In questi casi non basta scegliere un prefabbricato qualsiasi: occorre verificare specifiche tecniche, layout, accessi e documentazione richiesta. Per questo tema è utile distinguere le soluzioni generiche dalle cabine elettriche omologate ENEL/E-Distribuzione.

Requisiti da chiarire prima della fornitura

Prima di valutare una cabina elettrica prefabbricata, bisogna raccogliere alcuni dati tecnici. Senza queste informazioni, il rischio è chiedere un preventivo troppo generico e ricevere una proposta poco utile, non confrontabile o incompleta.

La prima informazione riguarda la funzione della cabina: consegna, trasformazione, distribuzione, locale tecnico per apparecchiature, cabina per gestore o cabina privata a servizio dell’utenza. Da questa distinzione dipendono schema, componenti, spazi interni e accessi.

La seconda riguarda il livello di tensione. Una cabina elettrica in media tensione richiede valutazioni diverse da una soluzione destinata solo alla bassa tensione. Per le connessioni in media tensione, il riferimento ricorrente è la CEI 0-16; per gli impianti utilizzatori in bassa tensione, invece, entra in gioco la CEI 64-8.

Checklist preliminare

Prima di richiedere una valutazione tecnica, conviene preparare:

• destinazione d’uso della cabina;
• potenza prevista o già richiesta;
• schema elettrico disponibile;
• indicazioni del progettista;
• eventuali prescrizioni del gestore;
• dimensioni massime disponibili in sito;
• vincoli di accesso per trasporto e posa;
• posizione di cavidotti, ingressi e uscite;
• necessità di aerazione o griglie;
• documentazione tecnica già disponibile;
• eventuali richieste su finiture, porte, vasche o compartimentazioni.

Questi dati non sostituiscono il progetto elettrico, ma permettono di capire se una soluzione standard può essere sufficiente o se serve una configurazione su commessa.

Perché valutare una cabina elettrica prefabbricata

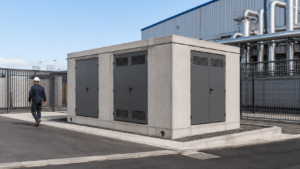

Una cabina elettrica prefabbricata è una soluzione realizzata in stabilimento e predisposta per essere trasportata e installata in cantiere. Può essere costruita in cemento armato, a pannelli modulari o secondo configurazioni specifiche richieste dal progetto.

Il vantaggio principale non è solo la rapidità. Una cabina prefabbricata consente di lavorare su un manufatto tecnico già controllato in fase produttiva, con spazi, predisposizioni e caratteristiche costruttive definite prima dell’arrivo in cantiere.

Per EdilTevere, il tema è particolarmente coerente con le soluzioni in cemento armato e con i manufatti tecnici prefabbricati. Quando il progetto richiede robustezza, durabilità e configurazioni dedicate, può essere utile valutare anche le cabine prefabbricate in cemento e, più in generale, i prefabbricati in cemento armato.

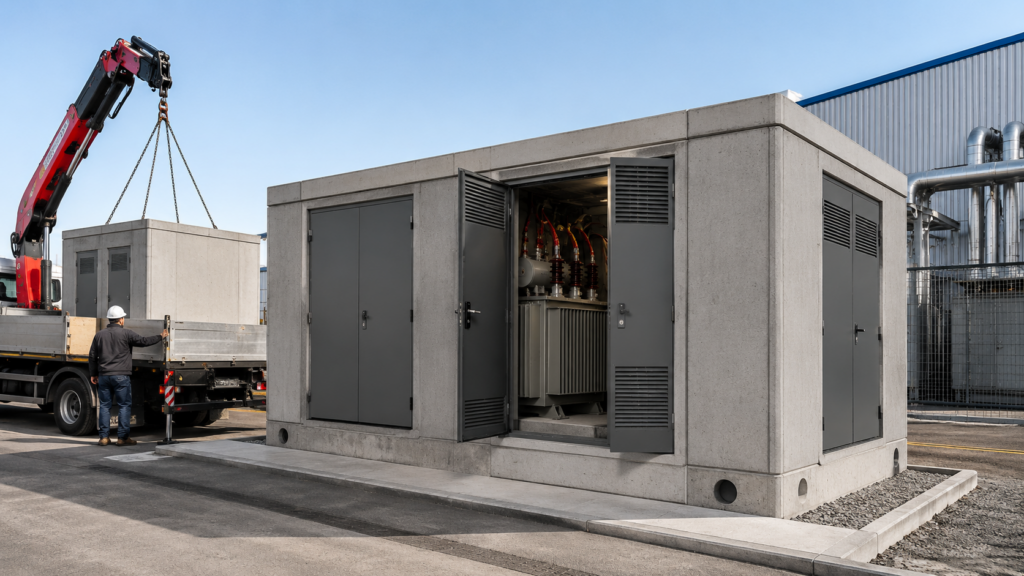

Scenario tipico: un’azienda deve ampliare un reparto produttivo e richiede una nuova fornitura in media tensione. Il progettista definisce potenza, schema e necessità di trasformazione MT/BT. Prima di ordinare la cabina, vengono verificati accesso dei mezzi, spazio per la posa, orientamento delle porte, cavidotti in ingresso e uscita, aerazione del vano trasformatore e indicazioni del gestore. In questo scenario, una cabina prefabbricata consente di trasformare il progetto in un manufatto tecnico predisposto, riducendo incertezze operative in cantiere.

Errori da evitare nella scelta della cabina

Il primo errore è chiedere “quanto costa una cabina elettrica” senza aver definito la configurazione. Il prezzo dipende da dimensioni, materiali, predisposizioni, trasporto, posa, accessori, specifiche richieste e livello di personalizzazione. Senza dati tecnici, un preventivo rischia di essere indicativo e poco affidabile.

Il secondo errore è confondere il manufatto prefabbricato con l’intero impianto elettrico. La cabina è il contenitore tecnico predisposto per ospitare apparecchiature e funzioni definite dal progetto, ma non sostituisce la progettazione elettrica né le verifiche richieste.

Il terzo errore è sottovalutare accessi e manutenzione. Una cabina corretta sulla carta può diventare problematica se porte, griglie, percorsi cavi o spazi di intervento non sono stati valutati in modo realistico.

Errore da evitare: scegliere la cabina partendo solo da dimensioni esterne e prezzo. Prima servono funzione, schema, accessi, prescrizioni, predisposizioni e documentazione disponibile.

Quali dati preparare per una valutazione EdilTevere

Per ricevere una valutazione più utile, conviene preparare una scheda preliminare con le informazioni già disponibili. Non serve avere ogni dettaglio definitivo, ma è importante distinguere i dati certi da quelli ancora da verificare.

I dati più utili sono:

• località e destinazione dell’intervento;
• funzione della cabina;
• eventuale richiesta o prescrizione del gestore;
• potenza prevista;
• tensione di alimentazione;
• schema elettrico, se disponibile;
• necessità di trasformazione MT/BT;
• dimensioni indicative dell’area;
• accessibilità per trasporto e posa;
• vincoli di cantiere;
• predisposizioni richieste;
• tempistiche previste;
• documentazione tecnica già prodotta.

Con queste informazioni, EdilTevere può valutare se proporre una cabina prefabbricata standard, una configurazione su commessa o un approfondimento tecnico prima della fornitura. Il vantaggio per il committente è evitare richieste generiche e arrivare più rapidamente a una soluzione coerente con progetto, sito e requisiti reali.

FAQ sulla cabina elettrica

Che differenza c’è tra cabina elettrica e cabina MT/BT?

“Cabina elettrica” è un termine generale. “Cabina MT/BT” indica una cabina che riceve energia in media tensione e la trasforma in bassa tensione per alimentare l’impianto utilizzatore.

Una cabina elettrica prefabbricata va sempre bene?

No. È efficace quando il manufatto può essere definito in anticipo e coordinato con progetto, accessi, predisposizioni e prescrizioni tecniche. Se mancano dati essenziali, conviene chiarirli prima della fornitura.

Quanto deve essere grande una cabina elettrica?

Le dimensioni dipendono da funzione, apparecchiature, trasformatore, spazi di manovra, aerazione, accessi, passaggi cavi e prescrizioni del progetto. Non esiste una misura valida per tutti i casi.

Chi definisce i requisiti di una cabina elettrica?

I requisiti derivano dal progetto elettrico, dalle norme applicabili, dalle prescrizioni del gestore e dalle condizioni del sito. Il produttore del manufatto prefabbricato interviene sulla parte costruttiva, sulle predisposizioni e sulla configurazione della cabina in base ai dati ricevuti.
