Cabina gas metano: sicurezza, normativa e soluzioni prefabbricate

Cos’è una cabina gas metano e a cosa serve

Una cabina gas metano è un impianto tecnico destinato alla regolazione, filtrazione e misura del gas naturale lungo la rete di distribuzione. Si tratta di un punto di passaggio obbligato tra le condotte di trasporto ad alta pressione e le reti di distribuzione o gli impianti industriali a valle. Il suo compito principale è ridurre la pressione del gas a livelli compatibili con l’utilizzo finale, garantendo contemporaneamente sicurezza, continuità di servizio e conformità normativa.

Nelle reti metanifere italiane, le cabine vengono classificate in base alla funzione: cabine di primo salto, situate tra la rete di trasporto e quella di distribuzione, e cabine di secondo salto, utilizzate per ulteriori riduzioni di pressione in prossimità dei punti di consegna o degli impianti di utenza. Le prime operano tipicamente con pressioni di ingresso comprese tra 12 e 24 bar, mentre le seconde gestiscono livelli inferiori, fino a 0,04 bar, per alimentare edifici civili o stabilimenti produttivi.

Una cabina gas metano moderna integra componenti di alta precisione, tra cui regolatori di pressione, valvole di sicurezza, filtri separatori, strumenti di misura del flusso e della temperatura, e quadri di controllo che monitorano in continuo i parametri di esercizio. Tutti gli elementi devono rispondere alle norme tecniche UNI-CIG e garantire la massima affidabilità nel tempo, anche in condizioni ambientali severe.

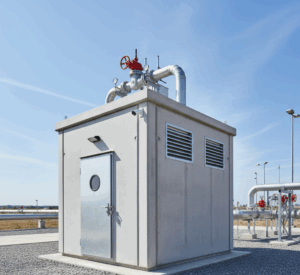

Dal punto di vista impiantistico, la cabina è costituita da un involucro strutturale — prefabbricato o costruito in opera — che ospita il gruppo di riduzione e misura del gas. Le cabine prefabbricate in calcestruzzo armato vibrato (C.A.V.) stanno progressivamente sostituendo le strutture tradizionali per la loro resistenza meccanica, la protezione antincendio e la rapidità di installazione. L’isolamento termico e la ventilazione naturale o forzata sono progettati per rispettare le norme di sicurezza contro la formazione di atmosfere esplosive.

In ambito industriale o pubblico, la cabina gas metano rappresenta un’infrastruttura strategica: senza un sistema di regolazione affidabile, la distribuzione del gas risulterebbe instabile, con rischi per le apparecchiature e per la sicurezza del personale tecnico. La scelta di una soluzione prefabbricata omologata consente di ridurre i tempi di cantiere, facilitare le operazioni di manutenzione e garantire una gestione più efficiente dell’impianto nel lungo periodo.

Tipologie di cabine gas metano e caratteristiche tecniche

Le cabine gas metano prefabbricate si differenziano per configurazione costruttiva, livello di pressione, materiali impiegati e destinazione d’uso. La classificazione più comune riguarda la struttura: cabine monoblocco e cabine a pannelli componibili. Entrambe le soluzioni rispettano le direttive UNI-CIG 9165 e le linee guida ARERA in materia di sicurezza e ispezionabilità.

Le cabine monoblocco sono realizzate in cemento armato vibrato con finitura impermeabilizzante e ventilazione permanente. La struttura compatta ne facilita il trasporto e la posa in opera, riducendo la necessità di fondazioni complesse. Sono ideali per installazioni standardizzate in reti urbane o per impianti industriali di piccola e media taglia. Le cabine a pannelli componibili, invece, permettono una maggiore modularità: i pannelli prefabbricati vengono assemblati in sito per creare configurazioni personalizzate in base al numero di linee, al layout dell’impianto o agli spazi disponibili.

Dal punto di vista tecnico, ogni cabina gas metano include gruppi di riduzione dimensionati sulla base della pressione di esercizio (tipicamente da 6 a 24 bar in ingresso) e della portata richiesta. Il sistema di regolazione è spesso duplicato per garantire la continuità di servizio in caso di guasto. I componenti principali comprendono:

• Regolatori di pressione a doppio stadio con dispositivi di blocco di sicurezza (slam-shut);

• Filtri coalescenti per la rimozione di particolato e condense;

• Valvole di intercettazione manuali e automatiche;

• Manometri, termometri e trasduttori di pressione integrati in quadri di supervisione remota.

Le cabine possono essere dotate di sistemi SCADA per la telegestione e il monitoraggio continuo, consentendo l’invio di dati in tempo reale ai centri di controllo. La protezione antincendio è garantita da pareti REI 120 e da sistemi di ventilazione certificati ATEX, fondamentali per la dispersione del gas in caso di perdita. In contesti con elevati requisiti di sicurezza — come ospedali, centrali termiche o aree industriali sensibili — si preferiscono cabine schermate o compartimentate, con accessi separati e sensori di rilevamento metano collegati a sistemi di allarme automatico.

Le soluzioni prefabbricate Ediltevere vengono progettate per massimizzare sicurezza e durabilità, mantenendo un’elevata flessibilità operativa. La combinazione tra componentistica certificata, prefabbricazione controllata e progettazione su misura assicura prestazioni costanti e conformità alle più recenti normative tecniche del settore gas.

Normativa e omologazioni di riferimento

Le cabine gas metano devono rispondere a un insieme rigoroso di normative tecniche e disposizioni legislative, definite per garantire la sicurezza delle persone, la protezione ambientale e la continuità di servizio. In Italia, il riferimento principale è costituito dalle norme UNI-CIG, dalle delibere ARERA e dai decreti legislativi in materia di sicurezza degli impianti a gas. Tali norme stabiliscono i requisiti costruttivi, funzionali e di collaudo che ogni cabina deve soddisfare prima della messa in esercizio.

Norme UNI-CIG, ARERA e D.Lgs. applicabili

Le norme UNI 9165, UNI 8827, UNI EN 12186 e UNI EN 12279 disciplinano rispettivamente la progettazione, l’installazione e la manutenzione delle cabine di riduzione e misura del gas naturale. Le delibere ARERA 574/13/R/gas e successive integrazioni definiscono invece le modalità di ispezione periodica, i criteri di sicurezza e le responsabilità dei gestori di rete. Dal punto di vista legislativo, i riferimenti principali sono il D.Lgs. 81/2008 (sicurezza sul lavoro) e il D.M. 37/2008, che regola la realizzazione degli impianti a gas.

Requisiti per conformità e marcatura CE

Ogni cabina gas metano prefabbricata deve essere progettata e costruita secondo la Direttiva Europea 2014/68/UE (PED) per le attrezzature a pressione, che impone la marcatura CE e la certificazione dei componenti soggetti a pressione. I materiali, i saldati e le apparecchiature di regolazione vengono testati secondo procedure certificate ISO 9001 e sottoposti a verifiche di tenuta e resistenza meccanica.

Iter di approvazione presso distributori di gas e enti locali

Prima della messa in esercizio, la cabina deve superare un processo di collaudo tecnico e omologazione che coinvolge il costruttore, l’ente gestore della rete gas e, se previsto, il Comune o l’Autorità competente. Il processo può essere sintetizzato in alcune fasi essenziali:

• 1. Verifica preliminare di progetto secondo le norme UNI-CIG e PED, con approvazione dei disegni costruttivi e degli schemi funzionali.

• 2. Collaudo in fabbrica (FAT), comprensivo di test di pressione, prova di tenuta e verifica funzionale dei regolatori.

• 3. Installazione e collaudo in campo (SAT) con controllo dei sistemi di sicurezza, ventilazione e rilevamento gas.

• 4. Rilascio del verbale di conformità e autorizzazione all’esercizio, condizione necessaria per l’allaccio alla rete di distribuzione.

Il rispetto di queste fasi assicura che la cabina sia conforme alle direttive europee e nazionali, evitando ritardi nella connessione e garantendo la tracciabilità di ogni componente impiegato.

Produzione e installazione delle cabine prefabbricate Ediltevere

Le cabine gas metano prefabbricate Ediltevere vengono sviluppate secondo un processo produttivo controllato, che unisce precisione costruttiva, qualità certificata e personalizzazione in base alle esigenze dell’impianto. La realizzazione di ogni cabina si fonda su un sistema di progettazione integrata, dove ingegneri strutturisti, tecnici gasisti e responsabili qualità collaborano per ottenere un prodotto conforme alle normative e ottimizzato per il contesto d’uso.

Progettazione e personalizzazione per pressioni e portate specifiche

Ogni cabina è dimensionata in base ai parametri operativi del cliente: pressione di ingresso, portata massima, temperatura ambiente e tipologia di utenza. I software di modellazione 3D consentono di verificare in anticipo le condizioni di flusso e i gradienti di pressione, assicurando prestazioni costanti. La struttura in cemento armato vibrato (C.A.V.) garantisce elevata resistenza meccanica, isolamento termico e durabilità in ambienti esterni o industriali.

Processi di prefabbricazione certificati ISO 9001

Tutte le fasi produttive avvengono in stabilimento, sotto controllo qualità certificato ISO 9001, con tracciabilità dei materiali e prove di conformità strutturale. Questo approccio riduce i tempi di cantiere e consente un controllo più accurato dei parametri di sicurezza.

Servizi di installazione, collaudo e manutenzione programmata

Ediltevere offre un servizio completo che comprende trasporto, posa, connessione alla rete gas e collaudo finale, garantendo l’operatività in tempi ridotti. Il team tecnico esegue anche verifiche periodiche e manutenzioni programmate, assicurando la continuità di esercizio nel lungo periodo.

Per rendere chiaro il confronto tecnico tra le diverse tipologie di cabine gas metano prefabbricate, la seguente tabella sintetizza le principali caratteristiche costruttive e i contesti applicativi:

L’approccio integrato di Ediltevere consente di offrire cabine gas metano prefabbricate già pronte all’uso, progettate per garantire efficienza, sicurezza e conformità normativa sin dalla fase di installazione.

Vantaggi delle cabine prefabbricate rispetto alle soluzioni tradizionali

Le cabine gas metano prefabbricate rappresentano oggi una soluzione avanzata per la distribuzione e regolazione del gas naturale, sostituendo progressivamente le strutture realizzate in opera. La loro diffusione è dovuta alla combinazione di prestazioni tecniche, sicurezza e convenienza economica, elementi che le rendono ideali per impianti industriali, reti civili e infrastrutture pubbliche.

Rapidità di installazione e riduzione dei tempi di fermo

Uno dei principali vantaggi delle cabine prefabbricate è la velocità di realizzazione: la costruzione avviene interamente in stabilimento, riducendo i tempi di cantiere e i costi legati alla manodopera. In condizioni standard, una cabina può essere prodotta, trasportata e installata in pochi giorni, a fronte delle settimane richieste da una struttura in muratura. Questa rapidità si traduce in una minore interruzione del servizio e in una gestione più efficiente del cronoprogramma dei lavori.

Maggiore sicurezza e durabilità dei materiali

Le cabine prefabbricate in cemento armato vibrato (C.A.V.) offrono un’elevata resistenza meccanica e una durabilità superiore rispetto alle costruzioni tradizionali. I materiali sono scelti per resistere a sbalzi termici, corrosione e sollecitazioni meccaniche, riducendo i costi di manutenzione nel lungo periodo. L’impiego di sistemi di ventilazione certificati e la compartimentazione antincendio REI assicurano un livello di sicurezza conforme alle più recenti normative UNI-CIG e ATEX.

Flessibilità logistica e possibilità di spostamento o ampliamento

A differenza delle strutture fisse, le cabine prefabbricate possono essere trasportate e reinstallate in un altro sito o ampliate con moduli aggiuntivi. Questa flessibilità le rende adatte a contesti in evoluzione, come cantieri temporanei, impianti di cogenerazione o progetti pilota.

Per aiutare tecnici e responsabili d’acquisto nella scelta consapevole della soluzione più adatta, di seguito sono riassunte cinque verifiche fondamentali da effettuare prima dell’acquisto di una cabina gas metano prefabbricata:

1. Pressione e portata di progetto: verificare che i regolatori e le valvole siano dimensionati per i valori reali di esercizio.

2. Omologazioni e certificazioni: accertare la conformità alle norme UNI-CIG, PED e alla direttiva ATEX.

3. Caratteristiche costruttive: controllare la qualità del C.A.V., la ventilazione e la protezione REI.

4. Accessibilità e manutenzione: valutare la disposizione interna e la facilità di ispezione dei componenti.

5. Servizio post-vendita e garanzia: assicurarsi della disponibilità di assistenza tecnica e manutenzione programmata.

Le soluzioni Ediltevere rispettano questi requisiti in ogni fase del processo, garantendo cabine prefabbricate adatte a differenti scenari applicativi e pronte all’uso secondo le specifiche del cliente.

Come scegliere la cabina gas metano giusta

Scegliere la cabina gas metano corretta significa assicurare continuità operativa, conformità normativa e sicurezza dell’impianto. Le variabili da considerare sono molteplici e richiedono una valutazione integrata che coinvolge la parte tecnica, strutturale e gestionale.

Checklist di valutazione (pressione di rete, portata, ambiente, normativa locale)

La prima analisi deve concentrarsi sui parametri di rete: pressione di ingresso, pressione di uscita e portata nominale. Questi valori determinano la scelta del gruppo di riduzione e la configurazione dei regolatori. Allo stesso modo, l’ambiente di installazione influisce sulla progettazione della cabina: aree soggette a gelo, alta umidità o forte irraggiamento solare richiedono accorgimenti costruttivi specifici, come ventilazione forzata o protezione UV del calcestruzzo.

Errori comuni da evitare nella fase di progettazione

Un errore frequente è sottovalutare l’ingombro interno necessario per la manutenzione. Le cabine devono consentire il passaggio agevole degli operatori e lo smontaggio dei componenti senza interferenze. È altrettanto importante evitare l’uso di materiali non idonei alle atmosfere potenzialmente esplosive e prevedere una corretta disposizione dei condotti di ventilazione, sia per la sicurezza che per la durabilità delle apparecchiature.

Consigli pratici per integrazione con impianti elettrici e di automazione

Le cabine moderne possono integrare sistemi di automazione e monitoraggio remoto (SCADA), permettendo il controllo dei parametri di pressione, temperatura e flusso in tempo reale. Quando si progetta un impianto integrato, è utile predisporre canalizzazioni separate per i cavi elettrici e le linee di segnale, in modo da evitare interferenze e semplificare le future manutenzioni. L’aggiunta di sensori metano e valvole di sicurezza elettroattuate aumenta la prontezza di intervento in caso di emergenza.

La collaborazione con un fornitore specializzato come Ediltevere permette di trasformare questi requisiti in un progetto concreto: le cabine vengono dimensionate, prefabbricate e collaudate in base ai dati reali del sito, garantendo una soluzione su misura, conforme alle norme UNI-CIG e PED, pronta per l’allaccio e la messa in servizio.

Conclusione e richiesta informazioni

La cabina gas metano rappresenta oggi un elemento imprescindibile per la gestione sicura e affidabile delle reti di distribuzione e degli impianti industriali alimentati a gas naturale. La sua progettazione e realizzazione richiedono competenze tecniche specifiche, conoscenza delle normative UNI-CIG e PED, e una costante attenzione alla qualità dei materiali e alla sicurezza operativa. Le cabine prefabbricate Ediltevere offrono un approccio evoluto e certificato a queste esigenze, con soluzioni che uniscono efficienza, durabilità e conformità legislativa.

Nel corso di questo approfondimento sono stati esaminati i punti chiave che un tecnico o progettista deve considerare:

• il funzionamento delle cabine gas metano e il loro ruolo nel sistema di regolazione della pressione;

• le tipologie costruttive disponibili — monoblocco, a pannelli, turnkey e schermate — e i relativi campi di applicazione;

• la normativa di riferimento e il processo di omologazione richiesto per la messa in esercizio;

• i vantaggi pratici delle soluzioni prefabbricate in termini di tempi, sicurezza e flessibilità;

• i criteri di scelta più rilevanti per individuare la cabina più adatta alle specifiche di progetto.

Optare per una cabina prefabbricata Ediltevere significa affidarsi a un partner tecnico con esperienza pluridecennale nella produzione di strutture in cemento armato vibrato (C.A.V.), dotate di sistemi di ventilazione certificati, compartimentazioni REI e componentistica conforme alle direttive europee. Ogni soluzione è studiata per integrarsi in modo ottimale con l’impianto del cliente, garantendo prestazioni costanti nel tempo e semplificando le attività di manutenzione e controllo.

In un contesto in cui la sicurezza, l’efficienza e la tracciabilità dei componenti sono requisiti imprescindibili, la cabina gas metano prefabbricata si conferma la scelta più razionale per enti pubblici, utility e industrie che vogliono ridurre i rischi e ottimizzare i costi di gestione.

Contatta Ediltevere per una consulenza tecnica personalizzata o per richiedere la scheda tecnica del modello più adatto alle tue esigenze: il nostro team di ingegneri è a disposizione per supportarti dalla fase di progettazione fino al collaudo finale, assicurando una soluzione sicura, conforme e pronta all’uso.
