Cabina media tensione: soluzione MT/BT prefabbricata

Una cabina media tensione diventa necessaria quando un sito produttivo, industriale, infrastrutturale o tecnico deve ricevere energia in media tensione e trasformarla o distribuirla in modo coerente con il progetto elettrico. In questi casi non basta individuare uno spazio disponibile o scegliere un trasformatore: serve un locale tecnico predisposto per apparecchiature, accessi, passaggi cavo, aerazione, manutenzione e prescrizioni del gestore.

La valutazione riguarda quindi due livelli collegati: la funzione elettrica della cabina e le caratteristiche del manufatto che dovrà ospitarla. Una soluzione prefabbricata può essere utile quando il progetto richiede tempi più controllabili, configurazione tecnica definita e posa organizzata, ma la scelta va fatta partendo da dati concreti.

In breve: una cabina media tensione non si valuta solo per dimensioni e prezzo. Prima di chiedere un preventivo è utile chiarire funzione della cabina, potenza indicativa, layout, prescrizioni del gestore, accessibilità del sito e predisposizioni richieste.

Quando serve una cabina media tensione

La cabina media tensione serve quando l’alimentazione elettrica non può essere gestita direttamente in bassa tensione oppure quando potenza richiesta, caratteristiche dell’utenza o modalità di connessione rendono necessario un punto tecnico dedicato.

In base al progetto, la cabina può svolgere funzioni diverse: ricezione dell’energia dalla rete, trasformazione MT/BT, protezione, sezionamento, distribuzione verso gli impianti interni o combinazione di più funzioni. Per questo è importante non trattarla come un semplice “contenitore”, ma come una parte dell’infrastruttura elettrica del sito.

Il riferimento generale per la connessione degli utenti alle reti AT e MT è la CEI 0-16, regola tecnica per utenti attivi e passivi collegati alle reti delle imprese distributrici. Questo non significa che la scelta del manufatto dipenda solo dalla norma, ma conferma un punto essenziale: la cabina va valutata anche in relazione a prescrizioni, ruoli tecnici e documentazione disponibile.

Cabina MT/BT: funzione e componenti da distinguere

Nel linguaggio operativo si parla spesso di cabina MT/BT perché la funzione più riconoscibile è la trasformazione dell’energia da media a bassa tensione. Tuttavia, una cabina non coincide automaticamente con il solo trasformatore.

A seconda della configurazione, possono essere coinvolti:

• locale o vano di consegna;
• quadri e apparecchiature di manovra e protezione;
• trasformatore MT/BT;
• vani separati o compartimentazioni;
• aperture, porte, griglie e sistemi di aerazione;
• passaggi cavo e predisposizioni per impianto di terra;
• spazi per manutenzione, ispezione e accesso tecnico.

La CEI EN IEC 62271-202 riguarda le sottostazioni prefabbricate con involucro AT e specifica condizioni di servizio, caratteristiche nominali, requisiti strutturali e metodi di prova. È un riferimento utile perché aiuta a inquadrare la cabina prefabbricata come sistema tecnico, non come semplice manufatto edilizio.

Da ricordare: progettista, installatore, gestore di rete e produttore del manufatto non hanno lo stesso ruolo. Prima di definire la fornitura è necessario chiarire quali elementi rientrano nella cabina prefabbricata, quali nell’impianto elettrico e quali verifiche spettano alle figure tecniche abilitate.

Cabina prefabbricata media tensione: quando è una scelta adatta

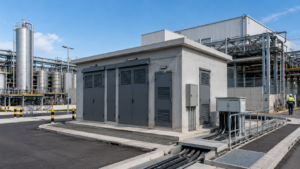

Una cabina prefabbricata media tensione è una soluzione da valutare quando il progetto richiede un locale tecnico già predisposto, trasportabile e configurabile in funzione dell’installazione. È frequente in stabilimenti produttivi, impianti energetici, aree logistiche, infrastrutture e interventi in cui accessibilità, tempi di posa e requisiti tecnici devono essere gestiti con attenzione.

Il vantaggio della prefabbricazione non è solo la rapidità. Il punto è poter ragionare prima su configurazione, ingombri, aperture, passaggi, predisposizioni e modalità di movimentazione. Una cabina standard può essere sufficiente quando requisiti e spazi sono compatibili; in altri casi può servire una configurazione su commessa.

Per approfondire il tema delle soluzioni orientate alla trasformazione e distribuzione elettrica, il collegamento più diretto è con le cabine elettriche prefabbricate MT/BT. Quando invece il focus è soprattutto sul manufatto e sulle caratteristiche costruttive, può essere utile distinguere il tema dalle cabine prefabbricate in cemento, che rappresentano il contenitore tecnico entro cui predisposizioni e configurazione devono essere valutate.

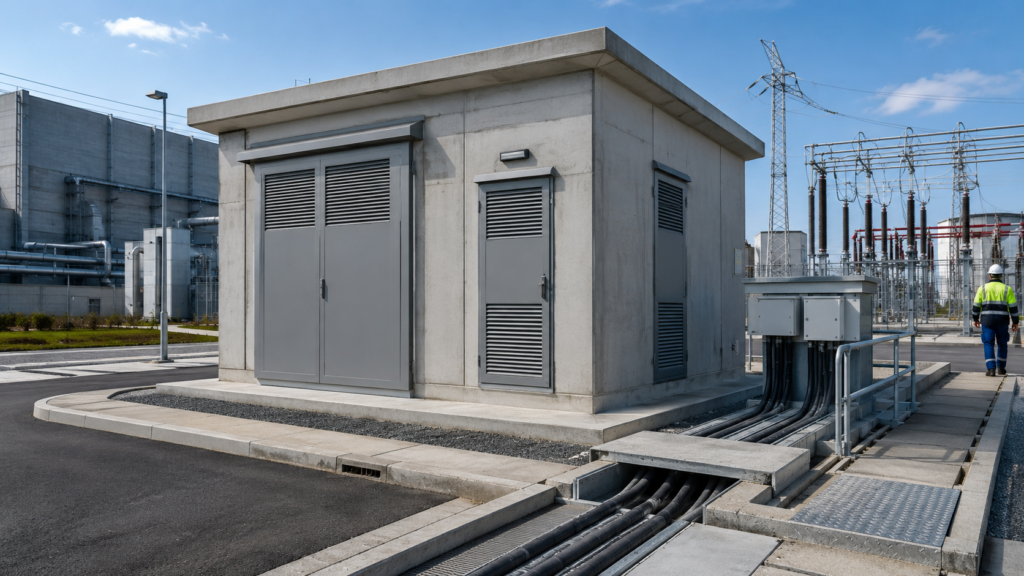

Scenario tipico: un’azienda deve inserire una cabina MT in un’area produttiva già operativa. In questo caso non basta indicare potenza e dimensioni indicative: servono informazioni su accesso dei mezzi, area di posa, interferenze con l’attività dello stabilimento, prescrizioni del gestore, passaggi cavo e documentazione disponibile. Solo così si può capire se una soluzione standard è sufficiente o se conviene una configurazione dedicata.

Criteri da chiarire prima della fornitura

Prima di richiedere una valutazione per una cabina media tensione, conviene ordinare le informazioni principali. Questo riduce ambiguità e permette di confrontare soluzioni più coerenti con il progetto reale.

Nel caso di connessioni alla rete, E-Distribuzione mette a disposizione una sezione dedicata a regole tecniche, manuali e modulistica per avviare l’iter. Il riferimento al gestore è importante perché alcune condizioni non dipendono dal solo produttore della cabina, ma dal progetto elettrico e dalle prescrizioni applicabili.

Errori da evitare nella richiesta di preventivo

L’errore più comune è chiedere un preventivo per una cabina media tensione indicando solo una misura approssimativa del box o una potenza indicativa. Sono dati utili, ma raramente bastano per valutare correttamente la fornitura.

Un secondo errore è confondere il manufatto prefabbricato con l’intero impianto elettrico. La cabina può essere predisposta per ospitare apparecchiature, quadri e trasformatore, ma ciò che è incluso nella fornitura deve essere chiarito caso per caso.

Errore da evitare: scegliere la cabina partendo dal prezzo del manufatto senza aver definito accessibilità, prescrizioni tecniche, layout interno, passaggi cavo e documentazione. Una modifica tardiva su aperture, griglie o predisposizioni può incidere su tempi, costi e fattibilità della posa.

Anche una richiesta troppo generica può generare preventivi difficili da confrontare. Due cabine apparentemente simili possono essere molto diverse per configurazione interna, predisposizioni, trasporto, posa e compatibilità con il progetto.

Quali dati preparare per una valutazione EdilTevere

Per impostare una richiesta più precisa, è utile raccogliere almeno questi dati:

• luogo di installazione e destinazione d’uso del sito;
• funzione prevista della cabina;
• potenza indicativa e caratteristiche dell’alimentazione;
• eventuale schema o layout preliminare;
• presenza di prescrizioni del gestore;
• dimensioni disponibili e vincoli di ingombro;
• accessibilità per trasporto, scarico e posa;
• predisposizioni richieste per cavi, aerazione, porte, griglie e impianto di terra;
• documentazione tecnica già prodotta da progettista o installatore.

Con queste informazioni, EdilTevere può valutare con maggiore precisione se orientare la fornitura verso una cabina prefabbricata standard, una soluzione MT/BT configurata su commessa o un manufatto con predisposizioni specifiche. Il supporto riguarda la parte prefabbricata e i vincoli tecnici di fornitura, senza sostituire le verifiche progettuali, impiantistiche o autorizzative affidate alle figure competenti.

Una richiesta ben preparata rende il confronto più rapido, riduce il rischio di revisioni tardive e permette di arrivare a un preventivo più coerente con le condizioni reali del sito.

FAQ sulla cabina media tensione

Una cabina media tensione comprende sempre il trasformatore?

Non necessariamente. In alcuni casi la cabina è predisposta per ospitare il trasformatore; in altri la fornitura riguarda soprattutto il manufatto prefabbricato e le predisposizioni. È importante chiarire fin dall’inizio cosa deve essere incluso.

Una cabina prefabbricata MT può essere standard?

Sì, se requisiti, dimensioni, accessi e prescrizioni sono compatibili con una configurazione già definita. Quando invece il sito presenta vincoli particolari, può essere necessaria una soluzione su commessa.

Quali dati servono per un preventivo attendibile?

Servono almeno funzione della cabina, posizione di installazione, potenza indicativa, layout disponibile, accessibilità, predisposizioni richieste, eventuali prescrizioni del gestore e documentazione tecnica già disponibile.
