Cabina MT con doppio trasformatore in parallelo

Una cabina MT con doppio trasformatore in parallelo è una soluzione da valutare quando un impianto richiede potenza, continuità di servizio o flessibilità superiori rispetto a una cabina con singolo trasformatore. È una configurazione tipica di contesti produttivi, stabilimenti energivori, ampliamenti industriali, impianti con carichi importanti o situazioni in cui la gestione della distribuzione in bassa tensione deve essere progettata con particolare attenzione.

Il punto centrale, però, è che una cabina con due trasformatori non è automaticamente una cabina con trasformatori in parallelo. In alcuni casi i due trasformatori alimentano sezioni BT separate; in altri possono lavorare in parallelo permanente; in altri ancora il parallelo può essere previsto solo in condizioni specifiche di esercizio o manovra. Questa distinzione è fondamentale perché cambia il modo in cui vengono progettati quadri, sbarre, protezioni, ventilazione, layout interno, accessi e predisposizioni del manufatto.

Per Ediltevere, il tema va letto nel contesto delle cabine elettriche prefabbricate MT/BT: non come semplice scelta del trasformatore, ma come configurazione tecnica della cabina nel suo insieme. Prima di arrivare alla fornitura, è necessario chiarire lo schema elettrico, la logica di esercizio, i vincoli del sito e le richieste del progettista, del distributore o del gestore dell’impianto.

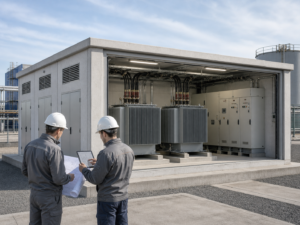

Cabina MT con doppio trasformatore in parallelo: cosa significa davvero

Quando si parla di cabina MT con doppio trasformatore in parallelo, si fa riferimento a una cabina di trasformazione in cui due trasformatori MT/BT possono contribuire all’alimentazione dello stesso sistema di bassa tensione. In termini pratici, i trasformatori non sono semplicemente collocati nello stesso manufatto: sono inseriti in una configurazione impiantistica che permette, se prevista e correttamente progettata, di distribuire il carico su due macchine.

Questa soluzione può rispondere a esigenze diverse. La prima è l’aumento della potenza disponibile: invece di installare un unico trasformatore di taglia maggiore, si valutano due trasformatori di potenza inferiore che lavorano insieme. La seconda è la flessibilità di esercizio: in alcune condizioni può essere utile far lavorare un solo trasformatore, entrambi o gestire la distribuzione in base ai carichi. La terza riguarda la continuità operativa, anche se è importante non confondere il parallelo con una ridondanza assoluta. Se l’impianto non è progettato per sostenere tutti i carichi con un solo trasformatore, la presenza di due macchine non garantisce automaticamente continuità completa in caso di guasto o manutenzione.

In breve: una cabina con due trasformatori può essere progettata in modi diversi: due trasformatori separati, due trasformatori predisposti per lavorare in parallelo, oppure una configurazione mista con sezionamenti e logiche di manovra specifiche. La differenza non è solo elettrica: incide su dimensioni della cabina, ventilazione, accessi, quadri, protezioni, sbarre BT, passaggi cavi e documentazione tecnica.

Dal punto di vista normativo e di connessione, il riferimento da considerare per gli utenti connessi alle reti AT e MT è la Norma CEI 0-16, che definisce la regola tecnica di riferimento per la connessione alle reti delle imprese distributrici. Per casi che coinvolgono impianti di produzione, autoconsumo, fotovoltaico industriale o sistemi con immissione in rete, può diventare rilevante anche il quadro ARERA relativo al Testo Integrato delle Connessioni Attive. Questi riferimenti non sostituiscono il progetto elettrico, ma aiutano a inquadrare la cabina all’interno di un sistema regolato, in cui configurazione, protezioni e connessione non possono essere trattate separatamente.

Quando conviene valutare due trasformatori invece di uno solo

La scelta di una cabina MT con doppio trasformatore nasce quasi sempre da una valutazione di carico, continuità e sviluppo futuro dell’impianto. In uno stabilimento produttivo, ad esempio, può essere necessario alimentare linee con assorbimenti elevati, reparti con profili di consumo differenti o utenze che non possono essere fermate con facilità. In questi casi, progettare una cabina con un solo trasformatore molto grande non è sempre la soluzione più efficace: può creare vincoli di gestione, occupare spazi importanti, rendere meno flessibili le manutenzioni e non rispondere bene a scenari di crescita graduale.

Due trasformatori possono invece permettere una distribuzione più modulare della potenza. Se l’impianto cresce nel tempo, una configurazione predisposta correttamente può facilitare ampliamenti o adeguamenti successivi. Se i carichi non sono sempre costanti, può essere utile valutare una gestione più flessibile, sempre nei limiti dello schema elettrico approvato e delle verifiche progettuali. La soluzione può interessare anche impianti con grandi motori, reparti produttivi energivori, sistemi di climatizzazione industriale, linee automatizzate, data room, impianti logistici o poli produttivi con più fabbricati alimentati dallo stesso punto di consegna.

La convenienza non va però letta solo in termini di potenza installata. Due trasformatori possono comportare un aumento della complessità della cabina: più apparecchiature, più passaggi cavi, maggiore attenzione alla ventilazione, maggiore ingombro dei quadri e verifiche più articolate sulle correnti di cortocircuito. La documentazione tecnica ABB sulle cabine MT/BT evidenzia, ad esempio, che l’uso di due trasformatori in parallelo può comportare correnti di cortocircuito più elevate sul sistema di bassa tensione, aspetto da valutare nella progettazione dei quadri e delle protezioni. Il tema è approfondito nella guida tecnica ABB sulle cabine MT/BT.

Scenario tipico di commessa: uno stabilimento produttivo deve potenziare la propria cabina perché nuove linee di lavorazione aumenteranno il fabbisogno elettrico nei prossimi mesi. La scelta iniziale sembra essere un trasformatore unico di taglia superiore, ma il progettista valuta anche due trasformatori, con possibile funzionamento in parallelo o con sezioni BT distinte. In questa fase la cabina prefabbricata non può essere definita solo sulla potenza nominale: servono schema unifilare, ingombri dei quadri, logica di esercizio, accessi per manutenzione, dissipazione termica e vincoli di posa. Solo dopo questi dati è possibile capire se una cabina standard è sufficiente o se serve una configurazione prefabbricata su commessa.

La soluzione con doppio trasformatore, quindi, è interessante quando il valore non sta soltanto nella potenza disponibile, ma nella possibilità di costruire una cabina più adatta alla vita reale dell’impianto. Se invece l’esigenza è limitata, i carichi sono stabili e non ci sono vincoli di continuità o crescita, una soluzione più semplice può essere preferibile.

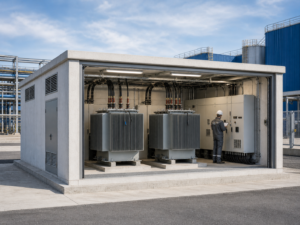

I vincoli tecnici che cambiano la progettazione della cabina

Una cabina MT con doppio trasformatore in parallelo richiede un’impostazione progettuale più attenta rispetto a una cabina MT/BT ordinaria. Il primo vincolo riguarda gli spazi. Due trasformatori richiedono locali, aree o comparti adeguati, distanze coerenti con le prescrizioni tecniche, passaggi per l’installazione e possibilità di rimozione o sostituzione futura. Non basta verificare che le macchine “entrino” nella cabina: bisogna considerare manovrabilità, accessibilità, ventilazione e manutenzione.

Il secondo vincolo riguarda la dissipazione termica. Due trasformatori generano calore e richiedono una gestione corretta dei ricambi d’aria, delle aperture, delle griglie e dell’eventuale separazione degli ambienti. Una cabina prefabbricata in cemento armato vibrato può offrire solidità, durabilità e configurabilità, ma deve essere dimensionata in funzione delle apparecchiature realmente previste. Per questo, quando la configurazione è più articolata, è utile ragionare non solo sulla cabina elettrica, ma anche sul tipo di manufatto: le cabine prefabbricate in cemento possono essere progettate con predisposizioni specifiche per apparecchiature, accessi e passaggi impiantistici.

Il terzo vincolo è elettrico. Il parallelo dei trasformatori può modificare le correnti disponibili in bassa tensione e richiede attenzione su quadri, sbarre, interruttori, protezioni e tenuta al cortocircuito. Non è un dettaglio da risolvere in cantiere: deve essere considerato prima della definizione della cabina, perché può incidere su ingombri, canalizzazioni, percorsi cavi e disposizione interna.

Prima di impostare la fornitura, è utile verificare almeno questi aspetti:

• potenza nominale dei trasformatori previsti;
• tensione primaria e secondaria;
• schema di distribuzione BT;
• eventuale funzionamento in parallelo permanente o temporaneo;
• caratteristiche dei quadri MT e BT;
• correnti di cortocircuito presunte;
• sistema di protezioni e logiche di manovra;
• necessità di sezionamento tra trasformatori;
• ventilazione naturale o forzata;
• accessi per manutenzione ordinaria e straordinaria;
• vincoli di trasporto, scarico e posa della cabina;
• prescrizioni del distributore o documentazione di connessione.

Errore da evitare: trattare la cabina come un semplice contenitore. In una configurazione con doppio trasformatore, il manufatto prefabbricato deve essere coerente con lo schema elettrico e con l’esercizio previsto. Una cabina sottodimensionata negli accessi, nei passaggi cavi o nella ventilazione può creare criticità anche se la potenza dei trasformatori è stata scelta correttamente.

Questi aspetti non sostituiscono il lavoro del progettista elettrico, ma lo rendono più efficace. Per un produttore di manufatti prefabbricati come Ediltevere, ricevere dati tecnici completi significa poter valutare con maggiore precisione configurazione, dimensioni, predisposizioni e limiti della fornitura.

Parallelo permanente, parallelo temporaneo o doppia linea separata?

Una delle decisioni più importanti riguarda la logica di esercizio. Parlare genericamente di “doppio trasformatore in parallelo” può creare equivoci, perché le configurazioni possibili sono diverse e non hanno lo stesso impatto sulla cabina.

Nel parallelo permanente, i due trasformatori lavorano normalmente insieme sullo stesso sistema BT. È una soluzione che può distribuire il carico tra due macchine, ma richiede verifiche puntuali sulla compatibilità dei trasformatori, sulle correnti di cortocircuito, sulle protezioni e sulla tenuta dei quadri. Nel parallelo temporaneo, invece, il collegamento può essere previsto per specifiche fasi di esercizio o manovra, ad esempio per gestire transizioni o particolari condizioni operative. In altri casi, i due trasformatori non lavorano in parallelo: alimentano sezioni distinte dell’impianto, eventualmente con possibilità di manovra tramite congiuntori o sezionamenti.

La scelta tra queste soluzioni non dovrebbe essere fatta solo sulla base della potenza complessiva richiesta. Conta il modo in cui l’impianto verrà esercito. Un sito produttivo con carichi continui e prevedibili può avere esigenze diverse rispetto a un impianto con picchi stagionali, reparti attivati a turni o ampliamenti progressivi. Allo stesso modo, un impianto che richiede continuità di servizio deve essere valutato con criteri diversi rispetto a un impianto in cui un fermo programmato è accettabile.

In questa fase è utile distinguere tra ridondanza e parallelo. Il parallelo può contribuire alla gestione della potenza, ma non garantisce automaticamente che l’impianto continui a funzionare integralmente in caso di fuori servizio di un trasformatore. Per ottenere una continuità effettiva, occorre verificare se il trasformatore residuo è in grado di sostenere i carichi prioritari, se lo schema consente l’alimentazione alternativa e se le protezioni sono coordinate per quella logica.

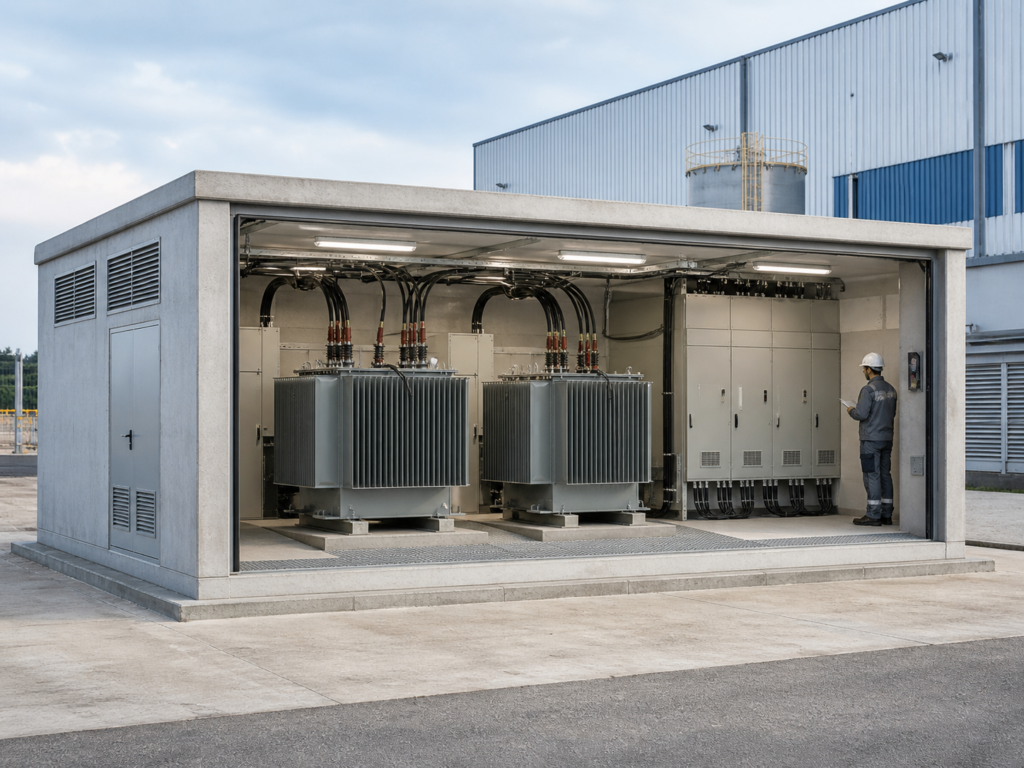

Come deve essere impostata una cabina prefabbricata per questa configurazione

Una cabina prefabbricata destinata a ospitare due trasformatori, soprattutto se predisposti per il parallelo, deve essere impostata partendo dallo schema tecnico e non da una dimensione standard scelta in modo approssimativo. Il manufatto deve integrare spazi interni, accessi, passaggi cavi, basamento, eventuali aperture, griglie, botole, compartimentazioni e predisposizioni in modo coerente con l’impianto.

Nel caso di cabine MT/BT più complesse, il cemento armato vibrato rappresenta una soluzione adatta perché consente di realizzare manufatti solidi, durevoli e configurabili in funzione della commessa. Il tema non riguarda soltanto la resistenza strutturale, ma anche la possibilità di integrare correttamente componenti e predisposizioni. Per approfondire il contesto costruttivo, è utile collegare il tema ai prefabbricati in cemento armato e ai manufatti in cemento armato, quando la cabina richiede una configurazione tecnica su misura.

Una cabina con doppio trasformatore può richiedere locali separati per le macchine, un vano quadri più ampio, percorsi cavi ordinati tra lato MT e lato BT, accessi distinti per manutenzione e passaggi dimensionati per future sostituzioni. Anche il basamento deve essere valutato con attenzione, perché l’arrivo e l’uscita dei cavi, la posizione dei quadri e la logistica di posa incidono sul risultato finale.

Da ricordare: la cabina prefabbricata deve essere progettata per l’impianto reale, non per una configurazione teorica. Se il progetto prevede due trasformatori, ma non chiarisce se lavorano separati, in parallelo permanente o in parallelo solo in alcune condizioni, anche la definizione del manufatto rischia di essere incompleta.

Ediltevere può intervenire nella fase di definizione della cabina raccogliendo i requisiti tecnici necessari alla fornitura: dimensioni indicative, layout, predisposizioni, vincoli di accesso, trasporto, posa e documentazione. Questo supporto è particolarmente utile quando la cabina non è un prodotto standard, ma una soluzione da coordinare con progettista, installatore e requisiti di connessione.

Dati da raccogliere prima di chiedere una valutazione o un preventivo

Per richiedere una valutazione attendibile su una cabina MT con doppio trasformatore in parallelo, non è sufficiente indicare la potenza desiderata. Più la configurazione è complessa, più è importante fornire dati tecnici chiari già nella fase iniziale. In caso contrario, il preventivo rischia di essere generico, incompleto o basato su ipotesi che dovranno essere riviste in seguito.

I dati più utili riguardano prima di tutto l’impianto elettrico: potenza dei trasformatori, tensioni, schema unifilare, quadri previsti, logica di esercizio, sezionamenti, protezioni e dati sui carichi. A questi si aggiungono i dati del sito: spazio disponibile, accessibilità per trasporto e posa, vincoli urbanistici o di stabilimento, posizione dei cavidotti, necessità di basamento, distanze da altri manufatti e condizioni ambientali.

Una richiesta ben impostata dovrebbe includere:

• schema unifilare preliminare o definitivo;
• numero e potenza dei trasformatori;
• indicazione chiara sulla logica di funzionamento: parallelo, sezioni separate o predisposizione futura;
• caratteristiche indicative dei quadri MT e BT;
• dati sui carichi principali e sui carichi prioritari;
• eventuali richieste del distributore;
• documentazione disponibile sulla connessione;
• planimetria dell’area di installazione;
• vincoli di accesso per automezzi e mezzi di sollevamento;
• preferenze o vincoli su dimensioni, accessi e compartimentazioni;
• tempistiche previste per produzione, consegna e posa.

Quando l’impianto coinvolge produzione di energia, fotovoltaico industriale, sistemi BESS o immissione in rete, è opportuno verificare anche la documentazione di connessione e gli adempimenti collegati. Le FAQ ARERA sul TICA chiariscono, ad esempio, aspetti legati alla connessione di più impianti di produzione a un unico punto di connessione. Anche in questo caso, la cabina prefabbricata deve essere coerente con il progetto elettrico e con il percorso autorizzativo e tecnico previsto.

Prima di richiedere una valutazione, conviene quindi raccogliere layout, funzione prevista della cabina, schema elettrico, vincoli di accesso, predisposizioni richieste e documentazione già disponibile. Con questi dati, Ediltevere può valutare con maggiore precisione se una cabina prefabbricata standard è sufficiente o se serve una configurazione su commessa, predisposta per due trasformatori e per le specifiche esigenze dell’impianto. Per inviare i dati principali della commessa e richiedere un primo confronto tecnico, è possibile utilizzare la sezione Contatti del sito Ediltevere.

FAQ sulla cabina MT con doppio trasformatore in parallelo

Una cabina con due trasformatori lavora sempre in parallelo?

No. Due trasformatori possono essere installati nella stessa cabina senza lavorare necessariamente in parallelo. Possono alimentare sezioni BT separate, essere predisposti per manovre specifiche oppure funzionare insieme sullo stesso sistema di bassa tensione. La distinzione deve essere definita nel progetto elettrico, perché cambia il dimensionamento di quadri, protezioni, sbarre e predisposizioni della cabina.

Il doppio trasformatore aumenta sempre la continuità di servizio?

Non automaticamente. La continuità dipende dallo schema elettrico, dalla potenza dei trasformatori, dai carichi prioritari e dalla possibilità di alimentarli anche in caso di fuori servizio di una macchina. Se ogni trasformatore non è dimensionato per sostenere i carichi essenziali, la presenza di due trasformatori può migliorare la flessibilità, ma non garantire continuità totale.

Una cabina MT con doppio trasformatore richiede più spazio?

Quasi sempre sì. Due trasformatori comportano maggiori ingombri, più attenzione alla ventilazione, accessi adeguati per manutenzione e sostituzione, più passaggi cavi e spesso un vano quadri più articolato. Lo spazio non va valutato solo in pianta, ma anche in relazione a manovrabilità, sicurezza, dissipazione termica e logistica di posa.

Quali sono i dati minimi per richiedere un preventivo?

Servono almeno potenza e numero dei trasformatori, schema unifilare, logica di funzionamento, caratteristiche dei quadri, vincoli del sito, accessibilità, posizione prevista della cabina e documentazione disponibile sulla connessione. Per configurazioni complesse è consigliabile fornire anche planimetrie, indicazioni sui cavidotti e prescrizioni del progettista o del distributore.

Conviene sempre scegliere due trasformatori invece di uno più grande?

No. Due trasformatori possono offrire flessibilità, modularità e possibilità di gestione più articolata, ma aumentano anche complessità, ingombri e verifiche tecniche. In impianti semplici o con carichi stabili, un solo trasformatore correttamente dimensionato può essere più adatto. La scelta va fatta caso per caso, confrontando carichi, continuità richiesta, spazio disponibile, sviluppo futuro e costi complessivi dell’intervento.
