Cabina MT con ridondanza 2N: requisiti e scelte

Una cabina MT con ridondanza attiva 2N serve quando l’impianto non può dipendere da un’unica catena funzionale di alimentazione e trasformazione. In questi casi, il tema non è soltanto installare una cabina più grande o prevedere due trasformatori, ma costruire un’infrastruttura tecnica capace di ospitare due rami elettrici distinti, dimensionati e organizzati in modo da garantire continuità operativa anche in presenza di manutenzioni, indisponibilità o guasti su una delle sezioni.

Nel linguaggio tecnico, una configurazione 2N indica una duplicazione completa della capacità necessaria: non un componente di riserva parziale, ma due sistemi teoricamente in grado di sostenere il carico previsto secondo la logica stabilita dal progetto elettrico. Quando questa impostazione viene portata all’interno di una cabina prefabbricata MT/BT, la questione diventa molto concreta: servono spazi adeguati, comparti correttamente organizzati, percorsi cavi coerenti, accessi ispezionabili, predisposizioni per quadri e trasformatori, ventilazione compatibile e documentazione tecnica allineata alle prescrizioni di connessione.

Per Ediltevere, il punto non è sostituirsi al progettista elettrico nella definizione dello schema 2N, ma fornire una cabina prefabbricata coerente con il livello di continuità richiesto dalla commessa. La valutazione deve partire dai requisiti dell’impianto, dalle prescrizioni del distributore, dalle apparecchiature previste e dai vincoli reali del sito. Solo dopo questa fase è possibile capire se una soluzione prefabbricata standard sia sufficiente, se serva una configurazione su commessa o se la complessità del progetto richieda un manufatto tecnico con geometrie, accessi e predisposizioni dedicate.

Per approfondire il contesto generale delle cabine elettriche prefabbricate MT/BT, il tema della ridondanza 2N va letto come un caso più evoluto: non cambia la funzione di base della cabina, ma cambia il livello di attenzione richiesto su layout, separazione funzionale e continuità di esercizio.

In breve: una cabina MT con ridondanza attiva 2N non è semplicemente una cabina “doppia”. È una cabina progettata per ospitare due percorsi funzionali di alimentazione e trasformazione coerenti con un impianto che richiede alta disponibilità. La prefabbricazione può essere vantaggiosa solo se i requisiti elettrici, dimensionali, manutentivi e documentali vengono definiti prima della fornitura.

Cabina MT con ridondanza attiva 2N: quando il requisito è davvero tecnico e non solo commerciale

La formula “ridondanza attiva 2N” viene spesso usata per indicare un impianto più sicuro o più affidabile, ma nel contesto di una cabina MT deve essere trattata con precisione. Una cosa è prevedere una cabina con predisposizioni future, una cosa è installare due trasformatori, un’altra è costruire una vera architettura ridondata nella quale due linee funzionali possano operare secondo logiche indipendenti o coordinate. La differenza è sostanziale, perché incide su dimensioni, compartimentazione, apparecchiature, accessi, ventilazione, manutenzione e costo complessivo della soluzione.

Una cabina standard può essere adeguata quando il fabbisogno è ordinario e l’interruzione dell’alimentazione non comporta conseguenze particolarmente critiche. Una cabina con predisposizione può essere utile quando si vuole lasciare spazio a un futuro ampliamento, ma senza realizzare subito l’intero secondo ramo. Una cabina con ridondanza N+1 introduce un elemento aggiuntivo di riserva rispetto al necessario. Una configurazione 2N, invece, ragiona su due catene complete, ciascuna potenzialmente capace di sostenere il carico definito dal progetto.

Nel caso della media tensione, questa logica deve poi essere coordinata con le regole di connessione e con la documentazione tecnica richiesta. La Norma CEI 0-16 costituisce il riferimento tecnico per la connessione degli utenti attivi e passivi alle reti AT e MT delle imprese distributrici, mentre le regole tecniche per le connessioni di E-Distribuzione indicano documentazione, procedure e standard tecnici applicabili per l’iter di connessione alla rete. Questi riferimenti non trasformano ogni cabina 2N in un caso identico, ma ricordano un punto essenziale: una cabina ridondata deve essere inserita in un progetto elettrico verificabile, non definita solo come richiesta commerciale.

Il rischio più frequente è usare la parola 2N come sinonimo generico di “più affidabile”. In realtà, la ridondanza funziona solo se i due rami non condividono elementi critici che possono diventare punti singoli di guasto. Se i trasformatori sono due ma il percorso cavi, l’accesso manutentivo, la ventilazione, il quadro o alcune predisposizioni essenziali rimangono concentrate in un unico punto vulnerabile, la cabina può apparire ridondata senza esserlo davvero sul piano operativo. Per questo la richiesta tecnica deve essere impostata fin dall’inizio con un confronto tra progettista, committente, impiantista, distributore e fornitore della cabina prefabbricata.

Perché la ridondanza 2N cambia il modo di progettare la cabina prefabbricata

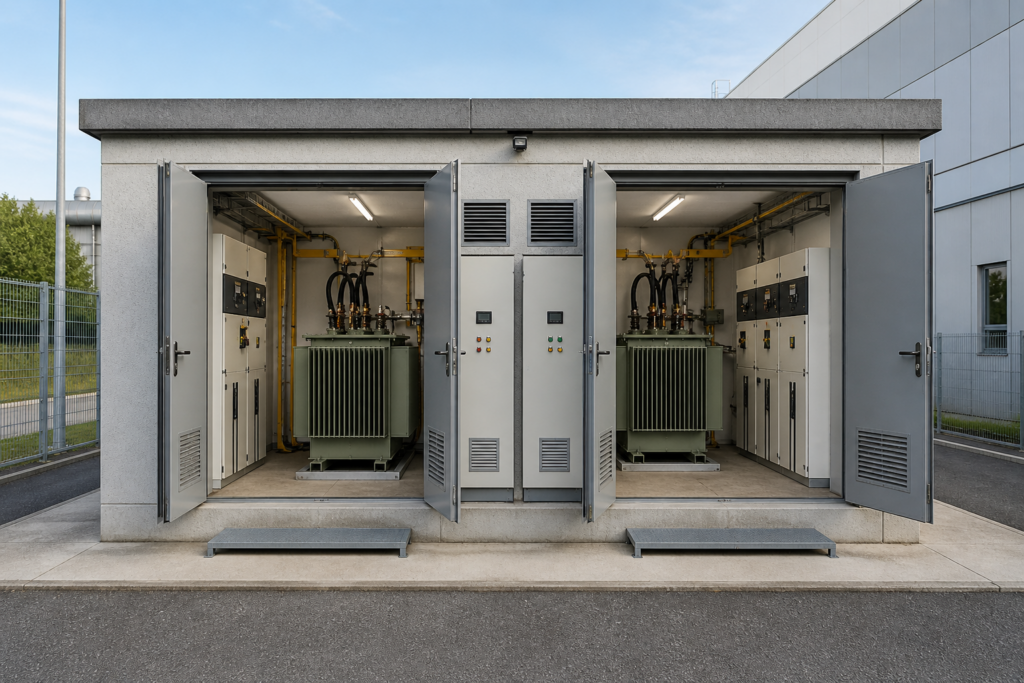

Quando si passa da una cabina MT/BT ordinaria a una cabina con logica 2N, il manufatto prefabbricato non può essere considerato un semplice contenitore. La cabina diventa parte dell’architettura di continuità dell’impianto, perché deve consentire l’alloggiamento ordinato delle apparecchiature e rendere possibile l’esercizio, l’ispezione e la manutenzione dei rami previsti. Questo significa che il layout interno assume un peso molto maggiore rispetto a una fornitura standard.

Il primo aspetto riguarda la separazione funzionale. Due rami elettrici ridondati devono essere riconoscibili, accessibili e organizzati in modo coerente. Non sempre questo significa avere due locali completamente separati, perché la scelta dipende dal progetto, dalle potenze, dalle apparecchiature e dai vincoli del sito. Tuttavia, anche quando la soluzione è compatta, la cabina deve evitare sovrapposizioni improprie tra percorsi, zone di manovra, passaggi cavi e aree di manutenzione. Una configurazione apparentemente efficiente sulla carta può diventare problematica se l’operatore non riesce a intervenire su un ramo senza interferire con l’altro.

Il secondo aspetto riguarda gli ingombri. Una cabina con ridondanza 2N può richiedere due trasformatori, quadri distinti, celle MT aggiuntive, sistemi di misura, protezione, eventuali comparti BT separati, spazi per ventilazione e aperture adeguate. Nei progetti con carichi critici, la continuità non dipende solo dal fatto che i componenti siano presenti, ma dalla possibilità di gestirli nel tempo. Un locale troppo stretto o un accesso mal posizionato possono rendere difficile la sostituzione di un trasformatore, la manutenzione di un quadro o il controllo delle connessioni.

Il terzo aspetto riguarda il rapporto tra prefabbricazione e configurazione su commessa. Una cabina prefabbricata in cemento può offrire vantaggi importanti in termini di produzione controllata, solidità del manufatto, posa più ordinata e riduzione delle lavorazioni in sito. Tuttavia, quando si parla di ridondanza 2N, il vantaggio non nasce dalla standardizzazione pura, ma dalla capacità di adattare il manufatto ai requisiti effettivi. Per questo le cabine prefabbricate in cemento devono essere valutate non solo per dimensioni esterne e robustezza, ma anche per organizzazione interna, predisposizioni e compatibilità con la documentazione di progetto.

Questo glossario è utile perché molte richieste di preventivo arrivano con definizioni non ancora stabilizzate. Dire “cabina 2N” non basta: bisogna capire se il progetto richiede due trasformatori in parallelo, due rami separati, doppia alimentazione, continuità in manutenzione, predisposizione futura o semplicemente maggiore disponibilità rispetto a una cabina tradizionale.

Dove si gioca davvero la continuità: trasformatori, quadri, percorsi cavi e accessi

La continuità di servizio non dipende da un singolo elemento. In una cabina MT con ridondanza attiva 2N, ogni componente deve essere letto come parte di una catena funzionale. Il trasformatore è importante, ma non basta. Il quadro MT è importante, ma non basta. Anche i percorsi cavi, gli accessi, la ventilazione, le aperture, le distanze operative e la possibilità di intervenire in sicurezza contribuiscono alla reale affidabilità dell’insieme.

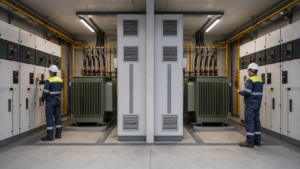

Il primo nodo è la disposizione dei trasformatori. In una logica 2N, la presenza di due trasformatori può essere richiesta per sostenere il carico anche in caso di indisponibilità di uno dei rami. Ma se i trasformatori sono collocati in modo da rendere complessa la manutenzione o se condividono criticità ambientali non gestite, la ridondanza rischia di perdere efficacia. Il layout deve considerare accessibilità, dissipazione termica, passaggi di movimentazione, eventuale sostituzione e separazione rispetto agli altri componenti.

Il secondo nodo è la gestione dei quadri e delle apparecchiature di manovra. Le celle MT, i quadri BT, i sistemi di protezione e misura devono essere posizionati in modo coerente con lo schema elettrico. Una cabina ridondata può richiedere percorsi distinti e una disposizione che consenta agli operatori di identificare chiaramente le sezioni. Nei contesti industriali, questo aspetto non è solo una questione di ordine: riduce il rischio di errori operativi e facilita le attività di verifica.

Il terzo nodo è il passaggio cavi. Nei progetti più critici, le vie cavi non devono essere pensate alla fine, quando la cabina è già dimensionata. Devono entrare nella valutazione iniziale, perché possono condizionare basamento, aperture, cunicoli, quote, attraversamenti, interferenze e orientamento della cabina sul sito. Una ridondanza ben impostata nello schema può diventare debole se i percorsi fisici confluiscono in un unico collo di bottiglia non previsto.

Un altro aspetto spesso sottovalutato è il rapporto tra cabina e vincoli di sito. La soluzione può essere tecnicamente corretta ma difficile da trasportare, posare o orientare nello spazio disponibile. Nei contesti industriali, la cabina può dover convivere con viabilità interna, recinzioni, impianti esistenti, distanze operative, accesso dei mezzi, esigenze antincendio, sottoservizi e futuri ampliamenti. Per questo la prefabbricazione deve essere valutata insieme al contesto fisico, non solo al disegno elettrico.

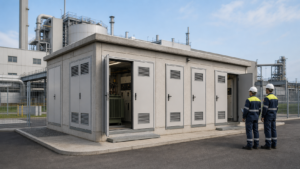

Scenario tipico di commessa: stabilimento con carichi critici e cabina prefabbricata ridondata

Si immagini uno stabilimento produttivo con linee automatizzate, celle frigorifere, sistemi di controllo e reparti che non possono subire interruzioni prolungate. Il committente richiede una cabina MT con ridondanza 2N perché vuole ridurre il rischio di fermo impianto e consentire interventi manutentivi senza compromettere l’alimentazione dei carichi più sensibili. In una prima fase, la richiesta può sembrare semplice: due trasformatori, due rami e una cabina prefabbricata più grande.

Durante la valutazione tecnica, però, emergono domande più specifiche. I due rami devono essere fisicamente separati? Le apparecchiature MT sono già definite? Il distributore ha fornito prescrizioni di connessione? I trasformatori saranno in resina o in olio? I quadri BT sono inclusi nella stessa cabina o collocati in locali separati? I percorsi cavi arrivano dallo stesso lato o da lati diversi? È necessario prevedere accessi indipendenti per manutenzione? La cabina deve essere predisposta per futuri ampliamenti o per l’integrazione con gruppi elettrogeni, UPS industriali, fotovoltaico o sistemi di accumulo?

Questo tipo di scenario mostra perché la parola 2N non basta a costruire una fornitura attendibile. La cabina prefabbricata deve essere coerente con una serie di requisiti che riguardano sia il progetto elettrico sia la realizzazione fisica. Una soluzione troppo compatta potrebbe ridurre i costi iniziali, ma creare problemi nella manutenzione. Una soluzione eccessivamente ampia potrebbe invece risultare poco sostenibile per il sito o sovradimensionata rispetto al reale livello di continuità richiesto. La valutazione corretta sta nel trovare un equilibrio tra affidabilità, ingombri, accessibilità, documentazione e possibilità di posa.

In casi di questo tipo, Ediltevere può intervenire nella parte di propria competenza: valutazione del manufatto prefabbricato, configurazione su commessa, predisposizioni, compatibilità dimensionale, produzione, trasporto e supporto tecnico alla definizione della richiesta. Se il progetto richiede una struttura in cemento armato vibrato o una soluzione prefabbricata con caratteristiche specifiche di robustezza e durabilità, può essere utile considerare anche il tema più ampio dei prefabbricati in cemento armato come base costruttiva per locali tecnici industriali.

Da ricordare: in una commessa con ridondanza 2N, il preventivo non dovrebbe partire solo da “dimensioni cabina” e “numero trasformatori”. Prima servono schema di massima, potenze, apparecchiature previste, vincoli di sito, logica di manutenzione, prescrizioni del distributore e livello di separazione richiesto tra i rami.

Errori da evitare quando si richiede una cabina MT 2N

Il primo errore è confondere la ridondanza 2N con la semplice presenza di due trasformatori. Due trasformatori possono far parte di una configurazione ridondata, ma non garantiscono da soli una logica 2N. Bisogna capire come sono alimentati, come sono collegati, quali quadri servono, quali carichi devono sostenere, quali elementi restano comuni e come viene gestita l’indisponibilità di un ramo. Senza queste informazioni, la cabina rischia di essere dimensionata in modo incompleto.

Il secondo errore è partire dal manufatto prima di chiarire lo schema funzionale. In una cabina ordinaria, spesso è possibile ragionare su taglie ricorrenti e configurazioni consolidate. In una cabina ridondata, invece, il layout deve nascere dai requisiti dell’impianto. Se si sceglie prima la cabina e solo dopo si prova a inserire apparecchiature e percorsi, si rischiano compromessi difficili da correggere: spazi insufficienti, accessi scomodi, ventilazione non adeguata, interferenze tra percorsi e manutenzione poco agevole.

Il terzo errore è sottovalutare l’interfaccia con il distributore. Le cabine MT non sono elementi isolati dal contesto di rete. L’iter di connessione, la documentazione richiesta, le regole tecniche applicabili e le eventuali prescrizioni del gestore devono essere considerati fin dalle prime fasi. Nei casi che coinvolgono impianti di produzione, accumulo o configurazioni più articolate, può essere utile consultare anche il quadro regolatorio ARERA sul Testo Integrato Connessioni Attive, senza però confondere il riferimento regolatorio con la progettazione specifica della singola cabina.

Il quarto errore è trascurare la manutenzione. Una cabina 2N viene spesso richiesta proprio per migliorare la disponibilità dell’impianto; sarebbe incoerente progettare una soluzione in cui un intervento su un ramo obbliga comunque a fermare sezioni non coinvolte. Accessi, spazi di manovra, identificazione dei comparti e possibilità di sostituzione dei componenti devono essere valutati con attenzione.

Errore da evitare: richiedere “una cabina MT 2N” senza allegare uno schema di massima può generare offerte non confrontabili. Un fornitore potrebbe interpretare la richiesta come doppio trasformatore, un altro come doppio ramo funzionale, un altro ancora come semplice predisposizione futura. Prima del preventivo conviene chiarire che cosa deve essere realmente ridondato.

Quali dati servono a Ediltevere per valutare una cabina MT con ridondanza attiva 2N

Per valutare una cabina MT con ridondanza attiva 2N, non basta indicare la potenza complessiva dell’impianto. La potenza è un dato importante, ma deve essere inserita in una descrizione più completa della configurazione richiesta. La cabina deve essere dimensionata in funzione delle apparecchiature previste, dei percorsi, degli accessi, dei vincoli di posa e della documentazione tecnica disponibile.

Il primo gruppo di dati riguarda il progetto elettrico di massima. Servono potenza richiesta, numero e taglia dei trasformatori, schema unifilare preliminare, tipologia di quadri MT e BT, logica di ridondanza prevista, presenza di eventuali generatori, UPS, fotovoltaico, BESS o altri sistemi integrati. Non sempre tutti questi elementi sono già definiti al momento della prima richiesta, ma più la documentazione è chiara, più la valutazione della cabina può essere precisa.

Il secondo gruppo di dati riguarda il sito. Occorre sapere dove verrà installata la cabina, quali sono gli spazi disponibili, come arrivano i cavi, quali sono gli accessi per il trasporto e la posa, se ci sono vincoli di recinzione, viabilità, sottoservizi, distanze, pendenze, quote o interferenze con impianti esistenti. In una cabina ridondata, questi aspetti pesano ancora di più perché il manufatto può essere più articolato rispetto a una soluzione standard.

Il terzo gruppo di dati riguarda la fornitura. Bisogna chiarire che cosa deve essere incluso: solo manufatto prefabbricato, basamento, predisposizioni, vani separati, griglie, porte, passaggi cavi, finiture, eventuali configurazioni speciali, trasporto, posa o supporto alla documentazione. Questa distinzione evita incomprensioni e consente di confrontare le offerte in modo più corretto.

Prima di richiedere una valutazione per una cabina MT con ridondanza 2N, conviene raccogliere:

• schema elettrico di massima o indicazione della logica di ridondanza richiesta;
• potenza complessiva e potenza dei singoli rami;
• numero, tipologia e dimensioni indicative dei trasformatori;
• tipologia e ingombri dei quadri MT e BT previsti;
• eventuali prescrizioni già ricevute dal distributore;
• indicazione dei percorsi cavi e del lato di ingresso/uscita;
• vincoli di accesso per trasporto, scarico e posa;
• necessità di locali separati, accessi distinti o comparti dedicati;
• esigenze di ventilazione, manutenzione e futura espansione;
• documentazione tecnica già disponibile e livello di urgenza della commessa.

Con questi elementi, Ediltevere può valutare se la soluzione rientra in una configurazione prefabbricata già compatibile o se è preferibile sviluppare una cabina su commessa. Nei casi più complessi, il confronto iniziale serve anche a individuare eventuali criticità prima che diventino costose da correggere: ingombri non compatibili, accessi insufficienti, predisposizioni mancanti, informazioni incomplete o richieste non allineate al progetto elettrico.

Per una valutazione preliminare, è utile partire dalle informazioni tecniche essenziali e confrontarsi con il fornitore prima di cristallizzare il layout definitivo. Una richiesta inviata attraverso la sezione Contatti di Ediltevere può essere più efficace se include già schema, funzione prevista della cabina, vincoli di sito e apparecchiature da ospitare.

Cabina prefabbricata standard o soluzione su commessa: come orientarsi

Non tutte le esigenze di continuità richiedono una cabina completamente personalizzata. In alcuni casi, una cabina prefabbricata standard può essere sufficiente, soprattutto se la ridondanza è parziale, se gli spazi sono compatibili e se le apparecchiature previste rientrano in configurazioni già consolidate. In altri casi, però, la logica 2N introduce un livello di complessità che rende necessario ragionare su una soluzione su commessa.

La differenza non è soltanto economica. Una cabina standard permette tempi e processi più lineari, ma può essere meno flessibile quando servono due rami distinti, accessi specifici, vani separati o predisposizioni particolari. Una cabina su commessa richiede una fase tecnica più accurata, ma consente di allineare meglio il manufatto alle esigenze dell’impianto. La scelta dipende dal rapporto tra criticità del carico, disponibilità richiesta, vincoli dimensionali e livello di documentazione già disponibile.

Il criterio più utile è chiedersi che cosa succede quando un ramo non è disponibile. Se l’altro ramo deve poter sostenere il carico secondo le condizioni definite dal progetto, la cabina deve essere pensata di conseguenza. Se invece il secondo ramo è solo predisposto per un ampliamento futuro, il livello di complessità può essere diverso. Chiarire questa differenza prima della fornitura evita sovradimensionamenti, errori di interpretazione e richieste troppo generiche.

Anche i manufatti in cemento armato possono rientrare in una valutazione più ampia quando il progetto richiede locali tecnici robusti, durevoli e compatibili con configurazioni impiantistiche specifiche. Nel caso delle cabine MT ridondate, però, il materiale del manufatto è solo una parte della valutazione: ciò che fa la differenza è la coerenza tra struttura, layout e requisiti elettrici.

FAQ su cabine MT ridondate e configurazioni 2N

Una cabina MT 2N è sempre necessaria per un impianto industriale critico?

No. Una configurazione 2N è utile quando il livello di continuità richiesto giustifica la duplicazione completa dei rami funzionali. In alcuni impianti può essere sufficiente una configurazione N+1, una predisposizione per ampliamento futuro o una cabina con maggiore capacità ma non completamente ridondata. La scelta deve nascere da un’analisi tecnica dei carichi, dei rischi di fermo e delle strategie di manutenzione.

Due trasformatori significano automaticamente ridondanza 2N?

No. Due trasformatori possono essere presenti anche in configurazioni che non sono realmente 2N. Per parlare di 2N bisogna verificare la logica complessiva: alimentazione, quadri, protezioni, percorsi, separazione funzionale, capacità dei rami e gestione delle manutenzioni. Se restano punti comuni critici, la ridondanza può essere solo parziale.

Una cabina MT con ridondanza 2N può essere prefabbricata?

Sì, ma deve essere valutata con attenzione. La prefabbricazione è compatibile con configurazioni complesse quando il manufatto viene progettato o adattato in funzione delle apparecchiature, degli accessi, dei percorsi cavi e dei vincoli di sito. Non tutte le soluzioni standard sono adatte a una logica 2N completa.

Quanto incide la ridondanza 2N sui costi e sui tempi?

Incide in modo significativo, ma non esiste un valore unico valido per tutti i casi. I costi e i tempi dipendono da dimensioni, apparecchiature, compartimentazione, trasporto, posa, documentazione, prescrizioni del distributore e livello di personalizzazione. Per questo una valutazione attendibile richiede dati tecnici preliminari, non solo una richiesta generica.

Si può trasformare una cabina esistente in una configurazione 2N?

Dipende dagli spazi, dalle predisposizioni, dagli accessi, dalle apparecchiature esistenti e dai vincoli di connessione. In molti casi, l’adeguamento può essere più complesso di una nuova fornitura prefabbricata, soprattutto se la cabina originaria non era stata pensata per ospitare due rami funzionali distinti. Serve una verifica tecnica specifica.
