Cabina prefabbricata per BESS: cosa valutare

Una cabina prefabbricata per integrazione con impianti BESS può essere necessaria quando il sistema di accumulo deve dialogare con l’impianto elettrico di sito, con una cabina MT/BT, con quadri di protezione, trasformatori, sistemi di misura, servizi ausiliari o apparati di controllo. Non va però confusa con il sistema di accumulo in sé: il BESS è l’insieme di batterie, conversione, controllo e logiche di gestione dell’energia; la cabina prefabbricata è l’infrastruttura tecnica che può ospitare o supportare alcune funzioni necessarie alla sua integrazione.

Nei progetti industriali, fotovoltaici o utility scale, la scelta della cabina non può essere trattata come un semplice acquisto standard. Prima di definire dimensioni, accessi, aperture, compartimenti, predisposizioni e modalità di posa, occorre chiarire funzione della cabina, potenza dell’impianto, schema elettrico, punto di connessione, vincoli di sicurezza, manutenzione e documentazione richiesta.

Per questo motivo, la valutazione deve partire dal progetto reale. Una cabina prefabbricata può semplificare tempi, organizzazione del cantiere e gestione degli spazi tecnici, ma solo se viene configurata in modo coerente con l’impianto BESS e con le prescrizioni applicabili.

Cabina prefabbricata e BESS: qual è il punto di contatto reale

Un impianto BESS, Battery Energy Storage System, è un sistema di accumulo che consente di assorbire energia elettrica, immagazzinarla e rilasciarla quando necessario. Il GSE definisce il sistema di accumulo come un insieme di dispositivi, apparecchiature e logiche di gestione e controllo funzionale ad assorbire e rilasciare energia elettrica, in determinate condizioni di funzionamento in parallelo con la rete o con impianti di produzione.

Nel linguaggio di progetto, però, il termine BESS può generare ambiguità. In alcuni casi si parla del solo container batterie; in altri dell’intero insieme composto da batterie, PCS, trasformatori, quadri, sistemi ausiliari, protezioni, misura, supervisione e collegamento alla rete. La cabina prefabbricata entra in gioco proprio in questa seconda prospettiva: non sostituisce il sistema di accumulo, ma può diventare il contenitore tecnico di una parte dell’infrastruttura elettrica collegata allo storage.

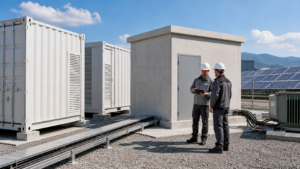

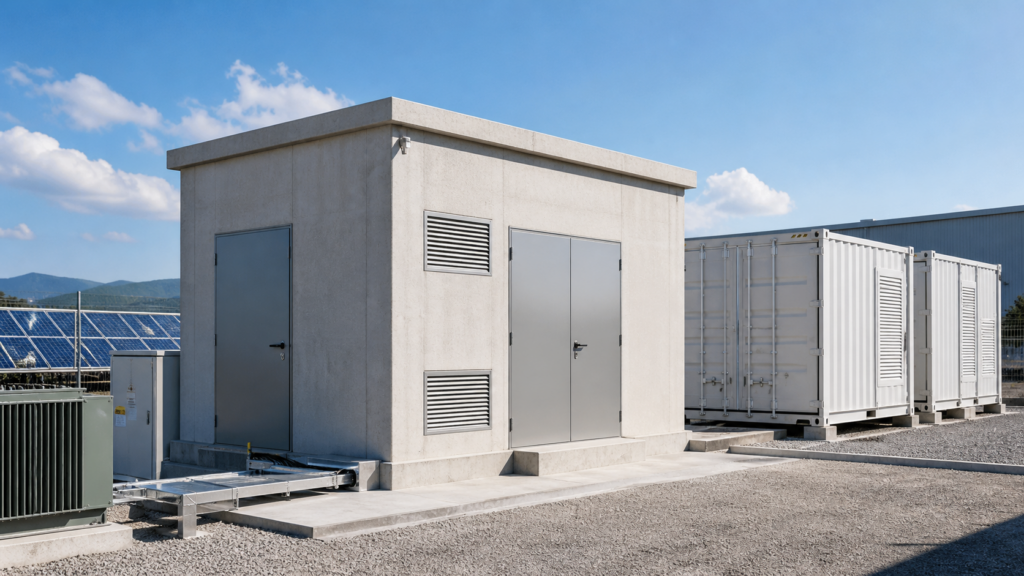

In un impianto industriale, per esempio, il sistema batterie può essere installato in container dedicati, mentre la cabina prefabbricata può ospitare quadri MT/BT, trasformatori, protezioni di interfaccia, apparecchiature di misura, sistemi ausiliari o locali tecnici separati. In altri casi, la cabina può essere progettata come parte di una configurazione più ampia, da coordinare con la cabina elettrica esistente o con una nuova cabina elettrica prefabbricata MT/BT. Ediltevere presenta infatti diverse tipologie di cabine prefabbricate, tra cui cabine omologate, cabine Areti/ACEA, cabine di trasformazione MT/BT e cabine complete.

In breve
La cabina prefabbricata non va considerata “la batteria”. È più corretto leggerla come uno spazio tecnico prefabbricato che può supportare l’integrazione del BESS, ospitando componenti elettrici, predisposizioni, vani separati, passaggi cavi, sistemi ausiliari e interfacce con l’impianto di sito.

Questa distinzione è importante anche sul piano commerciale. Una richiesta generica come “ci serve una cabina per BESS” non è sufficiente per definire una fornitura affidabile. Serve capire quale funzione debba svolgere la cabina: trasformazione, protezione, misura, sezionamento, controllo, supporto a inverter/PCS, locale ausiliari o semplice struttura tecnica predisposta.

Quando una cabina prefabbricata diventa utile in un progetto BESS

Una cabina prefabbricata diventa utile quando il progetto BESS richiede uno spazio tecnico ordinato, ispezionabile, trasportabile e configurabile in funzione dell’impianto. Questo accade spesso nei contesti industriali, negli impianti fotovoltaici di taglia medio-grande, nei poli produttivi con consumi elevati, negli interventi di revamping energetico e nei progetti in cui lo storage deve essere integrato con una connessione MT o con sistemi di gestione dell’energia più complessi.

Il tema non riguarda soltanto “dove mettere le apparecchiature”. Una cabina prefabbricata può aiutare a risolvere problemi di tempi di cantiere, spazi disponibili, accessibilità per manutenzione, protezione degli apparati, separazione funzionale tra aree elettriche e aree batterie, predisposizione dei passaggi cavi e coordinamento con le opere civili. In molti casi, il vantaggio non sta nella cabina in sé, ma nella possibilità di arrivare in cantiere con una soluzione già configurata, riducendo lavorazioni in opera e incertezze esecutive.

Non tutti i progetti BESS, però, richiedono la stessa soluzione. Un sistema di accumulo associato a un piccolo impianto può avere esigenze molto diverse rispetto a un impianto industriale con connessione in media tensione. La taglia del sistema, il punto di connessione, il profilo di utilizzo, la presenza di impianti fotovoltaici, le prescrizioni del gestore e le verifiche antincendio possono cambiare in modo sostanziale la configurazione finale.

Scenario tipico di commessa
Un’azienda manifatturiera con impianto fotovoltaico esistente valuta l’inserimento di un BESS per migliorare l’autoconsumo e gestire meglio i picchi di prelievo. Il sistema batterie viene previsto in container dedicato, ma occorre integrare nuovi quadri, protezioni, misura, trasformazione e collegamenti con la cabina MT/BT esistente. In questo caso, una cabina prefabbricata può essere valutata come locale tecnico separato, predisposto per ospitare le apparecchiature elettriche con accessi, passaggi cavi e spazi di manutenzione coerenti con il progetto.

Il valore della soluzione prefabbricata emerge soprattutto quando la cabina viene studiata insieme al layout generale dell’impianto. Se viene scelta troppo tardi, rischia di diventare un contenitore adattato a posteriori. Se invece viene valutata nelle prime fasi, può contribuire a rendere più ordinata l’integrazione tra BESS, rete interna, cabina elettrica, opere civili e manutenzione futura.

Cosa valutare prima della fornitura: layout, funzioni e interfacce

Prima di richiedere una cabina prefabbricata per un impianto BESS, è necessario chiarire quale ruolo avrà all’interno dell’architettura elettrica. La domanda corretta non è solo “quanto deve essere grande la cabina?”, ma “quali apparecchiature deve contenere, con quali distanze, quali accessi, quali collegamenti e quali vincoli di esercizio?”.

Il primo elemento da valutare è il layout. Serve sapere dove saranno posizionati i container batterie, dove si trova il punto di connessione, se esiste già una cabina elettrica, quali percorsi seguiranno i cavi, quali spazi sono disponibili per posa e manutenzione e quali mezzi potranno accedere al sito. Una cabina tecnicamente corretta sulla carta può diventare problematica se non viene verificata rispetto a trasporto, scarico, posizionamento e accessibilità.

Il secondo elemento è la funzione elettrica. La cabina può essere collegata a quadri di media tensione, trasformatori, quadri BT, sistemi di protezione, apparecchiature di misura o servizi ausiliari. Può lavorare in continuità con una cabina esistente oppure far parte di una nuova configurazione. In presenza di media tensione, il coordinamento con il progetto elettrico e con eventuali prescrizioni del gestore diventa decisivo.

Il terzo elemento riguarda le interfacce. Un impianto BESS non è un elemento isolato: dialoga con impianto di produzione, rete, sistemi di misura, controllo, supervisione e sicurezza. Il documento GSE sulle regole tecniche per i sistemi di accumulo richiama, tra gli elementi documentali, la necessità di rappresentare nello schema elettrico unifilare il posizionamento elettrico del sistema di accumulo, le apparecchiature di misura, le protezioni e l’assetto dell’apparato produzione-accumulo.

Prima di chiedere una valutazione, conviene raccogliere almeno:

• schema elettrico preliminare o unifilare disponibile;
• funzione prevista della cabina;
• potenza e configurazione generale del BESS;
• posizione dei container batterie o degli armadi di accumulo;
• presenza di cabina MT/BT esistente o nuova;
• vincoli di accesso, trasporto e posa;
• esigenze di ventilazione, compartimentazione e manutenzione;
• prescrizioni del progettista, del gestore o di enti competenti;
• eventuali requisiti documentali già noti.

Questi dati non servono solo a dimensionare la cabina. Servono a evitare una richiesta di offerta troppo generica, nella quale il rischio è confrontare soluzioni non equivalenti. Due cabine possono sembrare simili per dimensioni esterne, ma essere molto diverse per predisposizioni, accessi, vani interni, basamento, aperture, passaggi cavi e livello di personalizzazione.

Requisiti tecnici della cabina: struttura, accessi, ventilazione e predisposizioni

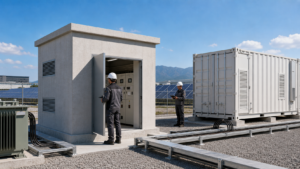

La cabina prefabbricata destinata a supportare un impianto BESS deve essere valutata come un manufatto tecnico, non come un semplice volume edilizio. La struttura, i vani interni, le aperture, le griglie, i passaggi impiantistici e le predisposizioni devono essere coerenti con le apparecchiature da installare e con le condizioni di esercizio previste.

Quando si parla di cabine prefabbricate in cemento, uno dei punti centrali è la possibilità di realizzare un manufatto robusto, trasportabile e configurabile per l’inserimento di componenti tecnici. Nei progetti collegati a BESS, questa caratteristica può essere utile soprattutto quando la cabina deve lavorare in ambiente industriale o in aree esterne, dove durabilità, protezione degli apparati e facilità di posa incidono sulla riuscita dell’intervento.

La sicurezza è un punto particolarmente delicato. Le linee guida antincendio sui BESS, diffuse con la nota del 23 dicembre 2024 n. 21021 del Dipartimento dei Vigili del Fuoco, riguardano la progettazione, la realizzazione e l’esercizio dei dispositivi elettrochimici destinati all’accumulo di energia elettrica e richiamano l’analisi del rischio e le misure di sicurezza antincendio da adottare. Una copia consultabile della nota e delle linee guida è disponibile nell’archivio Olympus dell’Università di Urbino; in fase di pubblicazione è comunque opportuno verificare l’eventuale disponibilità del documento su fonte istituzionale diretta.

Questo non significa che la cabina prefabbricata debba essere progettata in modo identico in ogni impianto. Significa, al contrario, che non è corretto separare la fornitura del manufatto dal contesto tecnico in cui verrà installato. Se la cabina ospita quadri, trasformatori o apparati ausiliari collegati al BESS, le condizioni di sicurezza, accesso, manutenzione e ventilazione devono essere valutate insieme alle figure tecniche responsabili del progetto.

Un altro aspetto riguarda la distinzione tra cabina standard e configurazione su commessa. Una soluzione standard può essere sufficiente quando funzioni, dimensioni e predisposizioni sono compatibili con configurazioni già consolidate. Una soluzione su commessa diventa invece necessaria quando il progetto richiede vani particolari, aperture dedicate, percorsi cavi specifici, basamenti personalizzati, interfacce con manufatti esistenti o vincoli logistici non ordinari.

Errori da evitare nell’integrazione tra cabina prefabbricata e impianto BESS

Il primo errore è considerare la cabina come un elemento da scegliere solo alla fine, quando il progetto elettrico è già impostato e il layout di sito è quasi definitivo. In questo modo, il rischio è dover adattare la cabina a spazi residui, percorsi cavi poco efficienti o vincoli di accesso non valutati. Nei progetti BESS, invece, la cabina dovrebbe essere considerata già nella fase di impostazione generale, perché può influenzare posa, manutenzione, collegamenti e organizzazione dell’area tecnica.

Il secondo errore è sottovalutare la manutenzione. Una cabina può contenere apparecchiature correttamente dimensionate, ma risultare poco funzionale se gli spazi interni non consentono interventi agevoli, se le porte non sono posizionate in modo coerente o se i percorsi di accesso non sono compatibili con le attività di esercizio. Questo aspetto è ancora più importante quando l’impianto BESS è inserito in un sito produttivo, dove fermate, accessi e sicurezza operativa devono essere gestiti con attenzione.

Il terzo errore è confondere predisposizione e fornitura completa. Una cabina prefabbricata può essere fornita con determinate predisposizioni, ma non tutte le componenti impiantistiche o elettriche rientrano automaticamente nella stessa fornitura. Per evitare ambiguità, è utile distinguere fin dall’inizio cosa riguarda il manufatto, cosa riguarda gli apparati elettrici, cosa riguarda l’installazione in sito e cosa rimane a carico di progettisti, installatori o altri fornitori coinvolti.

Errore da evitare
Richiedere “una cabina per BESS” senza specificare funzione, apparecchiature, schema elettrico, layout e vincoli di posa porta spesso a preventivi poco confrontabili. Una richiesta efficace dovrebbe chiarire se la cabina serve per quadri MT, trasformazione, BT, misura, servizi ausiliari, controllo o altre funzioni tecniche.

Un ulteriore errore riguarda la sicurezza. I BESS sono sistemi che richiedono valutazioni specifiche, soprattutto quando sono presenti accumulatori elettrochimici, container batterie, aree di installazione dedicate e possibili interazioni con altre attività del sito. La cabina prefabbricata non deve essere progettata come elemento isolato, ma come parte di un sistema più ampio in cui distanze, accessi, ventilazione, rilevazione, compartimentazioni e procedure dipendono dalla configurazione effettiva.

Infine, va evitata una valutazione basata solo sul prezzo del manufatto. Nei progetti tecnici il costo della cabina è solo una parte del quadro. Possono incidere in modo rilevante anche trasporto, posa, predisposizioni, eventuali personalizzazioni, compatibilità con il progetto elettrico, tempi di produzione, accessibilità del sito e coordinamento con altre forniture. Una soluzione apparentemente più economica può diventare meno conveniente se richiede molte modifiche successive o se non risponde correttamente ai vincoli dell’impianto.

Quali dati preparare per richiedere una valutazione tecnica

Una richiesta di valutazione per una cabina prefabbricata collegata a un impianto BESS dovrebbe essere costruita in modo ordinato. L’obiettivo non è avere subito ogni dettaglio definitivo, ma fornire informazioni sufficienti per capire se sia più adatta una cabina standard, una cabina prefabbricata personalizzata o una soluzione integrata con altre cabine tecniche.

La prima informazione riguarda la destinazione della cabina. Deve ospitare quadri di media tensione? Trasformatori? Quadri BT? Sistemi ausiliari? Apparecchiature di misura? Componenti di controllo? Oppure deve essere predisposta come locale tecnico a supporto di apparecchiature fornite da terzi? Questa distinzione incide su dimensioni, vani, aperture, accessi e predisposizioni.

La seconda informazione riguarda il rapporto con l’impianto esistente. Se nel sito è già presente una cabina elettrica, bisogna capire se il nuovo manufatto dovrà affiancarla, integrarla o sostituire alcune funzioni. Se invece si tratta di un nuovo impianto, la cabina può essere studiata insieme alla configurazione generale della connessione. In entrambi i casi, il collegamento con il tema delle cabine elettriche prefabbricate MT/BT è diretto, ma l’articolo resta centrato sulla funzione specifica di integrazione con BESS.

La terza informazione riguarda i vincoli fisici. Servono planimetria dell’area, indicazione dei percorsi di accesso, eventuali limiti di ingombro, posizione dei container batterie, distanze da altri manufatti, vincoli di cantiere e condizioni di posa. Se la cabina deve essere trasportata e posizionata in un’area produttiva già attiva, questi aspetti possono incidere quanto le dimensioni interne.

Una sequenza utile per impostare la richiesta è questa:

1. definire la funzione della cabina nel sistema BESS;
2. raccogliere schema elettrico preliminare e planimetria;
3. chiarire apparecchiature da ospitare e relativi ingombri;
4. indicare posizione prevista nel sito e vincoli di accesso;
5. segnalare eventuali prescrizioni del gestore, del progettista o degli enti coinvolti;
6. distinguere cosa deve rientrare nella fornitura prefabbricata e cosa sarà fornito da altri soggetti;
7. valutare con il produttore se la configurazione standard è sufficiente o se serve una soluzione su commessa.

Ediltevere può supportare questa fase quando la richiesta riguarda cabine prefabbricate, manufatti in cemento armato vibrato, locali tecnici, configurazioni su commessa o forniture collegate a cabine elettriche e infrastrutture tecniche. La valutazione diventa più precisa se il committente fornisce fin dall’inizio dati coerenti con il progetto, evitando descrizioni generiche o incomplete.

Quando il progetto richiede una struttura in cemento armato, è utile leggere la cabina anche nel quadro più ampio dei prefabbricati in cemento armato e dei manufatti in cemento armato, perché durabilità, trasporto, posa, resistenza e personalizzazione sono elementi che incidono direttamente sulla qualità della soluzione finale.

Una richiesta completa non deve definire soltanto il manufatto, ma anche il ruolo che la cabina avrà nel sistema BESS. Questo permette di distinguere subito tra cabina standard, configurazione adattata e soluzione su commessa, riducendo il rischio di preventivi generici o difficili da confrontare.

FAQ sulle cabine prefabbricate per impianti BESS

Una cabina prefabbricata può contenere direttamente le batterie del BESS?

Dipende dalla configurazione tecnica e dalle valutazioni di sicurezza del progetto. In molti impianti, le batterie sono collocate in container o armadi dedicati, mentre la cabina prefabbricata ospita quadri, trasformatori, protezioni, misura o servizi ausiliari. Non è corretto decidere questa configurazione senza analisi del rischio, progetto elettrico e verifica delle prescrizioni applicabili.

La cabina per BESS è uguale a una normale cabina elettrica prefabbricata?

Non necessariamente. Può avere elementi in comune con una cabina elettrica prefabbricata MT/BT, ma l’integrazione con un sistema di accumulo può richiedere predisposizioni specifiche, interfacce con container batterie, percorsi cavi dedicati, esigenze di misura, controllo e manutenzione diverse rispetto a una cabina tradizionale.

Quali dati servono per chiedere un preventivo?

Servono almeno funzione della cabina, schema elettrico preliminare, apparecchiature da ospitare, planimetria dell’area, posizione del BESS, vincoli di accesso, esigenze di posa, eventuali prescrizioni tecniche e distinzione tra componenti inclusi nella fornitura e componenti a carico di altri soggetti. Più la richiesta è completa, più la valutazione può essere precisa.

Le norme antincendio incidono sulla cabina prefabbricata?

Possono incidere, soprattutto quando la cabina è inserita in un’area BESS o lavora in prossimità di accumulatori elettrochimici. Le verifiche dipendono da configurazione, potenza, tecnologia, layout, distanze, attività presenti nel sito e analisi del rischio. Per questo è necessario coordinare la fornitura con progettisti e figure tecniche competenti.

Meglio una cabina standard o una configurazione su commessa?

Una cabina standard può essere sufficiente quando funzioni, dimensioni, accessi e predisposizioni sono compatibili con soluzioni già consolidate. Una configurazione su commessa è preferibile quando il progetto BESS presenta vincoli specifici: spazi ridotti, interfacce particolari, apparecchiature non standard, percorsi cavi dedicati, requisiti di ventilazione, integrazione con cabine esistenti o necessità di futura espansione.
