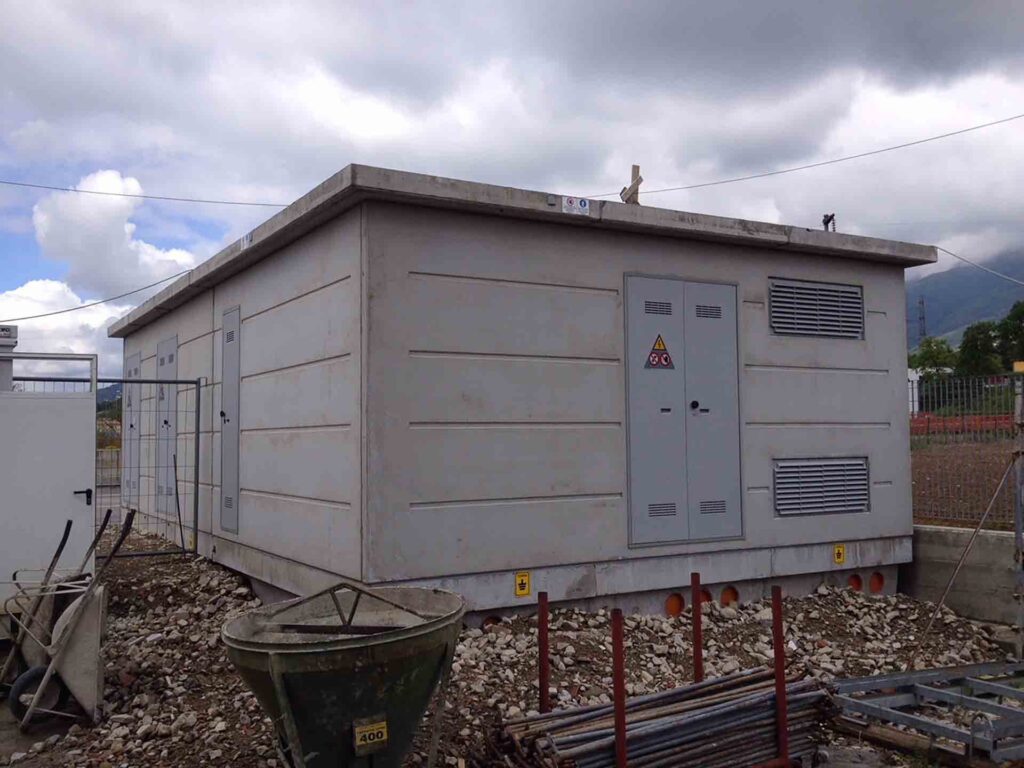

Cabine prefabbricate a pannelli

Cabine prefabbricate a pannelli: flessibilità costruttiva e sicurezza elettrica

Le cabine prefabbricate a pannelli sono locali tecnici formati da più elementi. I pezzi sono prodotti in stabilimento e montati nel luogo di posa. Vengono valutate soprattutto quando dimensioni, accessi o vincoli del sito rendono difficile trasportare una cabina monoblocco già assemblata.

La flessibilità, però, non significa libertà di modificare ogni dettaglio in cantiere. Pareti, fondazioni, tetto, aperture e giunti devono essere definiti in progetto. Lo stesso vale per le predisposizioni destinate alle apparecchiature elettriche. Per scegliere una cabina a pannelli è utile capire quando conviene, come viene montata e quali verifiche servono.

Cosa sono le cabine elettriche a pannelli componibili

Una cabina elettrica a pannelli è formata da pareti prefabbricate, tetto e altri elementi. Le parti variano secondo il sistema costruttivo. Vengono trasportate separatamente e unite in cantiere. Il risultato è un locale tecnico destinato a ospitare apparecchiature elettriche, secondo la funzione indicata dal progetto.

Il manufatto non coincide necessariamente con l’impianto completo. Trasformatori, quadri, protezioni, collegamenti e accessori possono rientrare o meno nella fornitura. Inclusioni e responsabilità devono essere indicate nei documenti di commessa.

Le cabine a pannelli possono ospitare locali di consegna, trasformazione o distribuzione MT/BT. Ogni uso va però definito nel progetto. Contano lo schema elettrico, le regole del gestore e i vincoli del sito.

Quando scegliere una cabina a pannelli invece di una monoblocco

Una cabina monoblocco viene trasportata con la struttura già assemblata. Una cabina a pannelli, invece, richiede il montaggio degli elementi nel punto di destinazione. La seconda soluzione può essere utile quando il manufatto finito supera gli ingombri trasportabili o quando lo spazio di accesso è limitato.

Dimensioni e accessibilità del sito

La scelta dipende dalle dimensioni richieste per apparecchiature, accessi e manutenzione. Un locale ampio o con una geometria particolare può richiedere elementi componibili. Occorre comunque controllare il percorso dei mezzi, lo spazio di manovra e la possibilità di usare i dispositivi di sollevamento.

Il trasporto dei pannelli non è sempre più semplice di quello di un monoblocco. Massa, forma e numero dei pezzi cambiano la logistica. Anche il montaggio in sito comporta tempi, attrezzature e procedure proprie.

Personalizzazione del layout

Le aperture per porte, griglie e cavi possono essere definite nel progetto. È possibile valutare anche divisori interni e altre predisposizioni, entro i limiti tecnici del manufatto. Una modifica successiva può interessare armature, connessioni e prestazioni. Per questo va approvata prima di essere realizzata.

Per il confronto si può consultare la scheda delle cabine monoblocco EdilTevere. La scheda descrive un sistema costruttivo diverso.

Struttura, pannelli e copertura: quali caratteristiche valutare

EdilTevere descrive cabine elettriche prefabbricate a pannelli in cemento armato. I pezzi vengono uniti in cantiere dal personale specializzato. Per questa famiglia di strutture indica spessori dei pannelli di 8, 9, 12, 16 e 20 cm. Sono misure riportate nella scheda aziendale. Non sono standard validi per tutte le cabine né opzioni certe per ogni ordine.

La dimensione corretta dipende da geometria, carichi, aperture, collegamenti e prestazioni richieste. Non può essere scelta soltanto confrontando gli spessori. Anche la copertura e il pavimento devono essere coordinati con il progetto complessivo.

Giunti e collegamenti tra gli elementi

Nel montaggio a pannelli, i giunti sono essenziali per la tenuta e la stabilità del manufatto. Giunti, collegamenti e appoggi devono essere definiti negli elaborati tecnici. Vanno considerate le azioni previste sulla struttura, comprese quelle durante il sollevamento e nelle fasi provvisorie di posa.

Non è corretto considerare i pannelli liberamente sostituibili o modificabili sul posto senza verifiche. La qualità del componente non compensa un collegamento o una posa non conformi al progetto.

Impermeabilizzazione e finiture

La scheda EdilTevere indica un tetto protetto con guaina catramata. Descrive anche pareti tinte con pittura al quarzo fine, in colori personalizzabili. Sono indicati anche infissi in vetroresina o metallo, da definire per numero, tipo e posizione.

Questi elementi vanno letti come caratteristiche della gamma descritta, non come prestazioni valide per ogni soluzione sul mercato. Tenuta e durabilità dipendono dal sistema adottato e dalla sua corretta esecuzione.

Fondazione a vasca e passaggi dei cavi MT/BT

La cabina può essere posata su una platea realizzata in opera quando il progetto lo prevede. EdilTevere documenta anche l’impiego di una fondazione prefabbricata a vasca, prodotta dall’azienda.

La vasca crea uno spazio utilizzabile per i passaggi dei cavi tra il fondo della fondazione e il pavimento del locale tecnico. Le pareti laterali comprendono aperture predisposte per l’ingresso e l’uscita delle linee. Questa soluzione può semplificare la distribuzione dei passaggi rispetto a fondazioni con cunicoli realizzati interamente in opera.

La scelta richiede comunque verifiche su terreno, quote, impermeabilizzazione, accessi, tracciato dei cavi e prescrizioni del progetto. La raccolta dell’olio richiede accessori e verifiche adatte. Non si può dire che ogni vasca svolga tale funzione.

Ventilazione, accessi e sicurezza del locale elettrico

La ventilazione aiuta a smaltire il calore prodotto dagli impianti. Il progetto deve stabilire come gestire il ricambio d’aria e le condizioni interne. Nella gamma EdilTevere sono descritte soluzioni con aperture per la ventilazione naturale oppure estrattori motorizzati per quella forzata.

Non esiste una scelta valida per tutti gli impianti. Portate d’aria, posizione delle aperture e sistemi di protezione dipendono dalle apparecchiature installate e dai requisiti di sicurezza. Occorre valutare anche accessibilità, spazi di manovra e manutenzione.

L’impianto di terra, le protezioni elettriche e i dispositivi di sicurezza devono essere definiti dai soggetti responsabili della progettazione e dell’installazione. La sola struttura prefabbricata non dimostra la conformità dell’impianto elettrico completo.

Norme, prescrizioni del distributore e documenti tecnici

Le verifiche da effettuare dipendono dalla funzione della cabina e dalla configurazione della fornitura. Per gli aspetti strutturali vanno considerate, quando applicabili, le Norme tecniche per le costruzioni del D.M. 17 gennaio 2018.

Per la connessione alle reti di alta e media tensione il riferimento è la CEI 0-16, nella versione applicabile. La CEI EN IEC 62271-202 disciplina le sottostazioni prefabbricate comprese nel suo campo di applicazione. Tali riferimenti non devono essere attribuiti indistintamente a qualsiasi involucro o configurazione.

Se la cabina è destinata a un distributore, vanno verificate le sue regole. Per alcuni modelli servono anche qualifiche specifiche. Non basta dichiarare una generica «omologazione ENEL»: occorre verificare modello, documentazione ed edizione delle specifiche pertinenti.

Prima dell’ordine va chiarito quali elaborati sono disponibili. Tra questi: layout, disegni, dimensioni, fondazione, punti di sollevamento, passaggi tecnici e dati per la posa.

Come si svolgono trasporto e assemblaggio in cantiere

La prefabbricazione sposta parte del lavoro in stabilimento. Il montaggio resta però una fase da pianificare.

  1. Raccolta dei requisiti: funzione del locale, ingombri, schema preliminare, vincoli del sito e prescrizioni già disponibili.
  2. Definizione del manufatto: geometria, aperture, copertura, pavimento, fondazione, collegamenti e predisposizioni.
  3. Produzione dei componenti: realizzazione e controlli previsti per gli elementi di commessa.
  4. Trasporto e sollevamento: verifica di masse, accessi, mezzi e sequenza di movimentazione.
  5. Montaggio e controlli: posa su fondazione, assemblaggio degli elementi, completamento dei giunti e verifiche previste.

I tempi non possono essere promessi senza il progetto. Terreno, accessi, mezzi e lavori elettrici possono incidere sui tempi. Anche eventuali prove o accettazioni del distributore hanno un percorso distinto dal montaggio dell’involucro.

Quali dati servono per chiedere una cabina a pannelli

Una richiesta tecnica precisa aiuta a capire se la soluzione componibile sia opportuna. Prima di contattare il produttore conviene raccogliere:

  • funzione prevista: consegna, trasformazione, distribuzione o altro locale impiantistico;
  • planimetria, dimensioni desiderate e quote disponibili;
  • apparecchiature da ospitare, con ingombri e esigenze di accesso;
  • schema elettrico preliminare e prescrizioni del gestore, se presenti;
  • vincoli di accesso, trasporto, sollevamento e posa;
  • posizione indicativa di porte, griglie, passaggi cavi e divisori;
  • informazioni disponibili sulla fondazione e sul terreno;
  • eventuali richieste di finitura e documentazione tecnica.

EdilTevere presenta le proprie cabine elettriche a pannelli componibili. Per chiedere informazioni o un preventivo è disponibile il modulo di contatto, con cui inviare anche schemi o disegni.

Domande frequenti sulle cabine prefabbricate a pannelli

Qual è la differenza tra cabina a pannelli e monoblocco?

La cabina monoblocco è trasportata già assemblata. Quella a pannelli utilizza elementi componibili montati in cantiere. La scelta dipende da dimensioni, accessi, progetto e logistica.

Le cabine elettriche a pannelli possono essere realizzate su misura?

Possono essere previste configurazioni personalizzate, ma dimensioni, aperture e predisposizioni devono rispettare le verifiche tecniche e i limiti del sistema costruttivo.

Una cabina a pannelli è automaticamente omologata E-Distribuzione?

No. L’eventuale qualifica o rispondenza alle specifiche del distributore va verificata per il modello e la commessa. La prefabbricazione a pannelli, da sola, non la dimostra.

La fondazione a vasca è sempre obbligatoria?

No. La scheda EdilTevere contempla anche la posa su platea realizzata in opera. La fondazione va scelta in base a terreno, passaggi cavi, progetto e prescrizioni applicabili.

La fornitura comprende sempre trasformatore e quadri elettrici?

No. La struttura e le apparecchiature possono rientrare in perimetri di fornitura diversi. Bisogna precisare inclusioni, responsabilità e verifiche nella documentazione di commessa.

Scegliere una cabina componibile in base al progetto

Una cabina a pannelli può essere utile se un monoblocco non supera i vincoli di accesso o di spazio. Può servire anche quando il progetto richiede un layout su misura.

Il vantaggio non è la modularità in sé. Conta poter definire un manufatto adatto al progetto e alla posa.

Per verificare una soluzione EdilTevere è utile partire da dimensioni, layout, apparecchiature, accessi e prescrizioni. Una valutazione del manufatto non sostituisce il progetto elettrico né le verifiche richieste per la cabina completa.
