Manutenzione predittiva cabine MT: requisiti

La manutenzione predittiva delle cabine MT con analisi dati avanzata è un tema sempre più rilevante per stabilimenti produttivi, impianti energivori, infrastrutture industriali e siti che non possono permettersi interruzioni improvvise o interventi manutentivi gestiti solo in emergenza. Tuttavia, parlare di manutenzione predittiva non significa limitarsi a sensori, software o algoritmi. In una cabina elettrica MT/BT, la qualità dei dati dipende prima di tutto da come l’infrastruttura è progettata, predisposta, accessibile e documentata.

Per questo il tema va affrontato a monte, già quando si valuta una nuova cabina prefabbricata, un ampliamento impiantistico o una configurazione su commessa. Una cabina non predisposta correttamente può rendere più difficile raccogliere dati utili, installare dispositivi di monitoraggio, leggere anomalie ambientali, gestire allarmi o programmare interventi. Al contrario, una cabina pensata anche in funzione della manutenzione futura permette al committente di costruire una base tecnica più solida per controlli, verifiche, diagnosi e continuità operativa.

Manutenzione predittiva in cabina MT: perché non è solo una questione di software

Quando si parla di manutenzione predittiva, il rischio è immaginare che il valore principale stia nella piattaforma digitale che elabora i dati. In realtà, il software può interpretare solo ciò che l’impianto è in grado di misurare e trasmettere. In una cabina MT/BT, il primo livello della manutenzione predittiva è quindi fisico: trasformatori, quadri, protezioni, ventilazione, accessi, condizioni ambientali, allarmi e apparecchiature devono essere installati in un contesto ordinato, leggibile e predisposto alla raccolta delle informazioni.

La manutenzione correttiva interviene quando il guasto si è già manifestato. La manutenzione programmata segue scadenze, controlli e verifiche stabilite. La manutenzione predittiva, invece, cerca di intercettare segnali di degrado, condizioni anomale o tendenze ricorrenti prima che diventino un problema operativo. Questo approccio può riguardare temperature anomale, sovraccarichi, cicli di lavoro irregolari, ventilazione non sufficiente, allarmi ripetuti, condizioni ambientali sfavorevoli o variazioni nel comportamento delle apparecchiature.

In una cabina MT, però, la predizione non deve essere confusa con una promessa assoluta di assenza guasti. Serve piuttosto a migliorare la capacità di osservare l’impianto, ridurre l’incertezza e supportare decisioni tecniche più tempestive. Le verifiche previste dalle norme, le attività di manutenzione ordinaria, i controlli delle protezioni e le responsabilità dell’utente restano necessarie. La Norma CEI 0-16, ad esempio, è uno dei riferimenti tecnici principali per la connessione degli utenti alle reti in media e alta tensione e va considerata nel quadro complessivo della gestione della cabina.

In breve: la manutenzione predittiva non nasce dal solo algoritmo. Nasce da una cabina progettata per essere ispezionabile, monitorabile, documentata e compatibile con sensori, quadri, sistemi di supervisione e procedure manutentive. Per questo, quando si richiede una nuova cabina prefabbricata MT/BT, conviene chiarire fin dall’inizio se sono previste funzioni di monitoraggio, diagnostica o integrazione con sistemi di controllo esistenti.

In questo contesto, una cabina elettrica prefabbricata MT/BT non va valutata solo come manufatto da installare, ma come parte di un sistema tecnico più ampio. Dimensioni, layout, materiali, accessibilità, predisposizioni e documentazione incidono sulla possibilità di gestire la cabina nel tempo con un approccio più evoluto.

Quali dati rendono monitorabile una cabina MT/BT

Per costruire una manutenzione predittiva credibile, bisogna distinguere tra dati disponibili, dati utili e dati realmente interpretabili. Non tutti i segnali raccolti hanno lo stesso valore. Un dato isolato, non storicizzato o non collegato a una condizione tecnica precisa può generare rumore. Un dato coerente, raccolto nel tempo e associato a una configurazione documentata può invece aiutare a individuare derive, anomalie o condizioni da approfondire.

In una cabina MT/BT i dati più utili possono riguardare il comportamento elettrico delle apparecchiature, le condizioni ambientali e lo stato operativo dei componenti. Per esempio, il monitoraggio della temperatura può evidenziare sovraccarichi, ventilazione insufficiente o anomalie localizzate. Il controllo dell’umidità può aiutare a valutare il rischio di condizioni ambientali sfavorevoli. La registrazione di allarmi e interventi può mostrare ripetizioni o sequenze critiche. La disponibilità di dati sui carichi può aiutare a interpretare l’effettivo profilo di utilizzo della cabina rispetto alle ipotesi progettuali.

Il punto decisivo è che questi dati devono essere collegati alla realtà fisica della cabina. Se un sensore rileva temperature elevate, bisogna poter capire se il problema deriva dal trasformatore, dalla ventilazione, dal carico effettivo, dalla disposizione interna o da una condizione esterna. Senza layout, schemi, documentazione e accessibilità, il dato rischia di restare un segnale difficile da interpretare.

Anche i riferimenti dei distributori hanno un peso nel quadro complessivo della connessione. Le regole tecniche per le connessioni di E-Distribuzione, ad esempio, raccolgono manuali, regole e modulistica per l’iter di connessione alla rete elettrica. Questo non significa che ogni cabina debba essere progettata allo stesso modo, ma conferma che la fase documentale e tecnica non è un dettaglio accessorio.

La predisposizione fisica della cabina conta quanto l’analisi dati

Una cabina predisposta alla manutenzione predittiva deve essere pensata come uno spazio tecnico ordinato. L’analisi dati può funzionare solo se la cabina consente di installare dispositivi, proteggere collegamenti, accedere alle apparecchiature, leggere segnali e intervenire senza complicazioni inutili. Per questo, già nella fase di richiesta della fornitura, è utile chiarire se la cabina dovrà ospitare componenti dedicati al monitoraggio o se dovrà essere compatibile con sistemi installati successivamente.

Le predisposizioni possono riguardare passaggi cavi, canalizzazioni, spazi per quadri ausiliari, punti di alimentazione, sistemi di comunicazione, ventilazione, accessi separati, percorsi interni e aree lasciate disponibili per eventuali integrazioni. In alcuni casi il committente dispone già di un sistema di supervisione di stabilimento; in altri casi vuole semplicemente evitare che la cabina venga realizzata in modo troppo rigido, impedendo evoluzioni future.

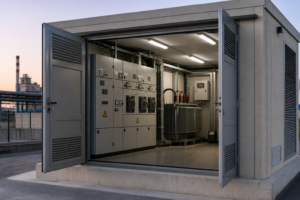

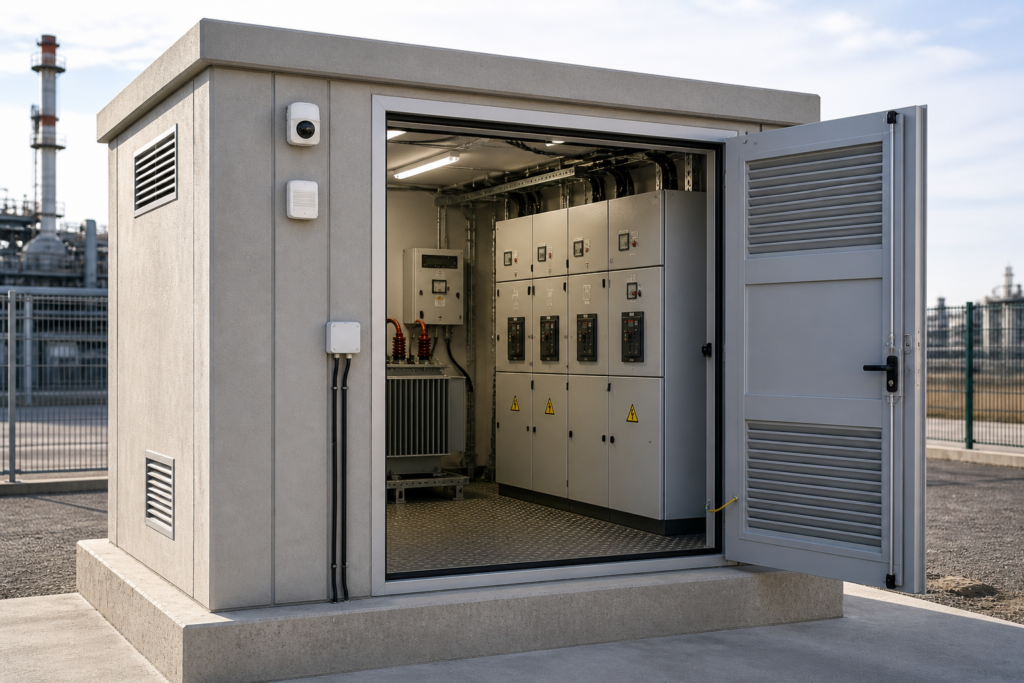

Una cabina prefabbricata in cemento offre vantaggi proprio quando il manufatto viene configurato in modo coerente con la funzione tecnica prevista. Il cemento armato vibrato consente di realizzare strutture robuste e adatte a ospitare apparecchiature impiantistiche, ma la qualità della soluzione dipende dalla corretta definizione dei requisiti: dimensioni, aperture, accessibilità, basamento, ventilazione, compartimentazioni e predisposizioni devono essere valutati in relazione all’uso effettivo della cabina.

Prima di richiedere una cabina MT predisposta al monitoraggio, conviene raccogliere almeno queste informazioni:

• funzione della cabina e apparecchiature previste;
• potenza e profilo di utilizzo dell’impianto;
• eventuale presenza di fotovoltaico, BESS, cogenerazione o carichi industriali variabili;
• necessità di monitorare temperatura, umidità, ventilazione, allarmi o stati dei quadri;
• presenza di sistemi SCADA, supervisione o telecontrollo già esistenti;
• vincoli di accesso per manutentori, gestore o personale interno;
• documentazione tecnica già disponibile;
• eventuali prescrizioni del distributore o del progettista elettrico;
• spazi richiesti per quadri ausiliari, canalizzazioni e dispositivi aggiuntivi.

Questa raccolta preliminare non serve a complicare la richiesta di preventivo. Serve a evitare una situazione frequente: chiedere una cabina “standard” e accorgersi dopo che mancano spazi, passaggi o predisposizioni necessarie per il monitoraggio. Quando le esigenze sono chiare fin dall’inizio, Ediltevere può valutare con maggiore precisione se sia sufficiente una soluzione standard o se serva una configurazione su commessa.

Scenario tipico: stabilimento energivoro con cabina MT da monitorare

Un caso tipico riguarda uno stabilimento produttivo con assorbimenti importanti, carichi non sempre costanti e necessità di garantire continuità operativa. L’azienda sta ampliando una linea produttiva e deve installare o adeguare una cabina MT/BT. Il tema non è soltanto dimensionare correttamente la trasformazione, ma prevedere una struttura tecnica che possa sostenere manutenzione, monitoraggio e diagnosi nel tempo.

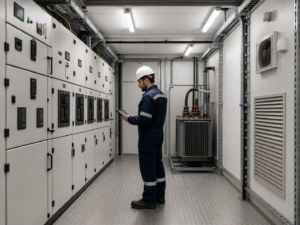

In uno scenario di questo tipo, la cabina potrebbe dover ospitare trasformatori, quadri MT e BT, sistemi di protezione, apparecchiature ausiliarie e predisposizioni per sensori ambientali o segnali verso un sistema di supervisione. Se il sito lavora su più turni, un fermo improvviso può avere un impatto molto più alto rispetto al costo di una predisposizione tecnica fatta in fase iniziale. Tuttavia, non sempre serve installare subito un sistema completo di analisi dati. In molti casi è già utile progettare la cabina in modo che sia pronta per integrazioni future.

La differenza tra una soluzione rigida e una soluzione predisposta si vede nei dettagli: spazio residuo nei vani tecnici, percorsi cavi ordinati, ventilazione coerente con i carichi termici, possibilità di accesso sicuro, documentazione aggiornata, separazione funzionale degli ambienti, facilità di ispezione. Questi elementi non sostituiscono la progettazione elettrica, ma la supportano, perché rendono l’infrastruttura più gestibile nel tempo.

In presenza di impianti industriali complessi, anche la qualità del servizio elettrico diventa un tema sensibile. ARERA mette a disposizione informazioni e strumenti sulla qualità dell’elettricità, inclusi indicatori di continuità e qualità della tensione nelle reti di distribuzione. Per il committente industriale, questi aspetti non eliminano la necessità di una corretta progettazione interna, ma aiutano a comprendere perché monitoraggio e tracciabilità degli eventi siano elementi sempre più importanti.

Da ricordare: la manutenzione predittiva non serve solo a “prevedere guasti”. Serve anche a costruire uno storico tecnico utile per capire come lavora la cabina, quali condizioni si ripetono, quali eventi meritano attenzione e quando programmare un intervento prima che diventi urgente.

Per Ediltevere, questo scenario è coerente con la fornitura di prefabbricati in cemento armato destinati a ospitare funzioni tecniche. Il valore della soluzione non dipende solo dal manufatto in sé, ma dalla capacità di adattarlo al contesto impiantistico, alle apparecchiature previste e alle condizioni reali di utilizzo.

Errori da evitare quando si parla di manutenzione predittiva

Il primo errore è trattare la manutenzione predittiva come un accessorio da aggiungere alla fine. Se la cabina non è predisposta per passaggi, spazi, alimentazioni, dispositivi e accessi, l’integrazione successiva può diventare più costosa, meno ordinata o tecnicamente limitata. In alcuni casi si riesce comunque a intervenire, ma con compromessi che potevano essere evitati nella fase iniziale.

Il secondo errore è raccogliere dati senza sapere come verranno usati. Installare sensori o registrare allarmi non basta: serve capire quali anomalie si vogliono intercettare, chi leggerà le informazioni, con quale frequenza saranno analizzate e come verranno collegate alle attività manutentive. Un sistema che produce dati ma non genera decisioni rischia di diventare un investimento poco efficace.

Il terzo errore è sottovalutare la documentazione. Schemi, layout, manuali, regolazioni, registri di manutenzione, verifiche e aggiornamenti sono parte integrante della gestione della cabina. Se la documentazione non è coerente con la configurazione reale, anche l’analisi dati perde valore, perché diventa più difficile interpretare correttamente gli eventi.

Il quarto errore è confondere monitoraggio e conformità. Un sistema di analisi dati può aiutare a osservare meglio l’impianto, ma non sostituisce norme, verifiche, prove, obblighi manutentivi e responsabilità tecniche. La manutenzione predittiva deve affiancare la gestione tecnica della cabina, non rimpiazzarla.

Errore da evitare: non conviene chiedere una “cabina predisposta per manutenzione predittiva” senza indicare quali grandezze si vogliono monitorare, quali apparecchiature saranno installate, quali sistemi dovranno dialogare tra loro e quali vincoli di accesso esistono. Una richiesta troppo generica produce offerte difficili da confrontare e rischia di lasciare fuori predisposizioni importanti.

Un ulteriore aspetto riguarda la scalabilità. Una cabina può essere progettata per il livello di monitoraggio necessario oggi, ma con predisposizioni utili per evoluzioni successive. Questo è particolarmente importante quando l’impianto potrebbe essere ampliato, quando sono previsti nuovi carichi o quando il sito industriale sta introducendo sistemi di autoproduzione, accumulo o supervisione energetica.

Dati da raccogliere prima di chiedere una cabina predisposta al monitoraggio

Per rendere concreta una richiesta di cabina MT predisposta alla manutenzione predittiva, il committente dovrebbe partire da una descrizione tecnica chiara del contesto. Non serve arrivare con una soluzione già definita in ogni dettaglio, ma è importante fornire dati sufficienti per valutare dimensioni, predisposizioni, accessibilità e compatibilità con le apparecchiature previste.

Le informazioni più utili riguardano innanzitutto la funzione della cabina: trasformazione MT/BT, cabina utente, cabina a servizio di stabilimento, impianto fotovoltaico industriale, accumulo, ampliamento produttivo o altra configurazione tecnica. A questo si aggiungono potenze previste, numero e tipologia di trasformatori, quadri, eventuali sistemi di protezione, necessità di telecontrollo, vincoli del sito e prescrizioni del progettista.

Una richiesta completa riduce il rischio di preventivi non confrontabili. Due cabine apparentemente simili possono infatti essere molto diverse se una prevede predisposizioni per monitoraggio, spazi tecnici aggiuntivi e accessi dedicati, mentre l’altra si limita alla sola funzione impiantistica minima. Il prezzo non è l’unico elemento da valutare: contano anche completezza della fornitura, compatibilità con il progetto elettrico, documentazione, possibilità di integrazione e gestione nel tempo.

Nel caso di soluzioni prefabbricate, la fase iniziale è particolarmente importante perché molte scelte vengono definite prima della produzione. Aperture, passaggi, dimensioni, vani, basamento, ventilazione e predisposizioni non dovrebbero essere lasciati a valutazioni tardive. Quando il progetto richiede una cabina tecnica in cemento armato, può essere utile considerare anche la gamma dei manufatti in cemento armato in relazione alla funzione dell’opera e al contesto di installazione.

Prima di chiedere una valutazione a Ediltevere, conviene raccogliere layout, funzione prevista della cabina, apparecchiature da ospitare, vincoli di accesso, predisposizioni richieste, eventuali specifiche del progettista e documentazione già disponibile. Con questi dati è possibile capire se una cabina prefabbricata standard può essere adattata al progetto o se è preferibile una configurazione su commessa pensata anche per monitoraggio e manutenzione futura. Per inviare le informazioni principali della commessa e richiedere un primo confronto tecnico, è possibile utilizzare la sezione Contatti del sito Ediltevere.

FAQ sulla manutenzione predittiva delle cabine MT

La manutenzione predittiva è sempre necessaria in una cabina MT?

Non sempre. È particolarmente utile quando la cabina serve stabilimenti con continuità operativa critica, carichi elevati, impianti complessi, linee produttive energivore o sistemi che richiedono controllo costante. In contesti più semplici può essere sufficiente una manutenzione programmata ben strutturata, eventualmente affiancata da alcune predisposizioni per monitoraggi futuri.

Una cabina prefabbricata può essere predisposta per analisi dati avanzata?

Sì, se la necessità viene considerata nella fase di definizione tecnica. La predisposizione può riguardare spazi, passaggi cavi, quadri ausiliari, accessibilità, sensori ambientali, ventilazione, collegamenti e compatibilità con sistemi di supervisione. La cabina prefabbricata non è automaticamente “predittiva”: deve essere configurata in modo coerente con il progetto.

Il monitoraggio sostituisce la manutenzione ordinaria?

No. Il monitoraggio aiuta a osservare l’impianto e a intercettare segnali utili, ma non sostituisce verifiche, controlli, prove, manutenzioni programmate e responsabilità tecniche. La manutenzione predittiva deve essere vista come uno strumento di supporto alla gestione della cabina, non come alternativa agli obblighi tecnici.

Quali dati servono per richiedere una cabina predisposta al monitoraggio?

Servono almeno funzione della cabina, potenze previste, apparecchiature da installare, layout, vincoli del sito, esigenze di supervisione, condizioni ambientali, accessi, eventuali prescrizioni del distributore e documentazione del progettista. Più la richiesta è precisa, più la valutazione tecnica può essere coerente.

Ediltevere fornisce il sistema di manutenzione predittiva?

Il ruolo di Ediltevere va ricondotto alla fornitura tecnica della cabina prefabbricata, alla configurazione del manufatto, alle predisposizioni su commessa e al supporto nella raccolta dei requisiti. Eventuali software, sensori specialistici o sistemi di supervisione devono essere valutati con i soggetti tecnici competenti del progetto. La cabina, però, può essere progettata per ospitare e facilitare queste integrazioni.
