Protezione interfaccia e cabina: coordinamento rete

La protezione di interfaccia è uno degli aspetti più delicati quando una cabina elettrica prefabbricata deve inserirsi in un impianto connesso alla rete, soprattutto in presenza di generazione, fotovoltaico industriale, cogenerazione, sistemi di accumulo o configurazioni MT/BT complesse. Non si tratta solo di scegliere un dispositivo o prevedere un quadro: il punto è coordinare correttamente cabina, impianto, prescrizioni tecniche, documentazione e richieste del distributore.

Per questo, quando si parla di protezione interfaccia e coordinamento con distributore, conviene ragionare sulla cabina come su un’infrastruttura tecnica completa. Il manufatto prefabbricato deve poter ospitare le apparecchiature previste, consentire accessibilità e manutenzione, rispettare i vincoli di progetto e lasciare spazio alle predisposizioni necessarie. Una cabina progettata senza considerare questi aspetti può risultare formalmente adeguata come involucro, ma poco efficace rispetto alle esigenze reali della connessione.

Ediltevere interviene in questo contesto con la fornitura di cabine elettriche prefabbricate MT/BT e soluzioni prefabbricate in cemento armato configurabili in base alle richieste della commessa. La parte elettrica, le tarature e le approvazioni restano in capo ai progettisti, agli installatori e ai soggetti competenti, ma la corretta definizione del manufatto è essenziale per evitare incoerenze tra progetto, cabina e prescrizioni del distributore.

Perché la protezione di interfaccia incide anche sulla cabina prefabbricata

La protezione di interfaccia viene spesso percepita come un tema esclusivamente elettrico. In realtà, nelle commesse che prevedono una cabina prefabbricata, essa ha conseguenze anche sulla configurazione fisica del locale tecnico. Il Sistema di Protezione di Interfaccia, il Dispositivo di Interfaccia, i quadri, i circuiti ausiliari, le alimentazioni, i collegamenti e le eventuali predisposizioni per controllo o segnalazione devono trovare una collocazione coerente all’interno dell’insieme impiantistico.

Nelle connessioni in media tensione, il riferimento tecnico principale è la Norma CEI 0-16, che disciplina le regole tecniche di connessione degli utenti attivi e passivi alle reti MT e AT. Per le connessioni in bassa tensione il riferimento è invece la Norma CEI 0-21. Il quadro regolatorio e procedurale delle connessioni attive si collega inoltre al TICA ARERA, relativo alle condizioni tecniche ed economiche per la connessione degli impianti di produzione alle reti elettriche.

Questi riferimenti non trasformano il produttore della cabina nel progettista dell’impianto elettrico, ma rendono evidente un punto: la cabina deve essere pensata per accogliere un sistema che dovrà poi essere documentato, verificato e coordinato con il distributore. Se lo spazio interno è sottodimensionato, se il layout non considera la disposizione dei quadri, se le aperture e i passaggi cavi sono stati previsti in modo generico, anche una soluzione prefabbricata robusta può diventare difficile da integrare.

In breve: la protezione di interfaccia non è solo un componente da inserire a valle. È un vincolo che può influenzare spazi, layout, accessibilità, predisposizioni, documentazione e tempi di coordinamento con il distributore. Prima di definire la cabina, conviene chiarire il tipo di connessione, la funzione dell’impianto, le apparecchiature previste e gli eventuali requisiti indicati dal distributore.

Il vantaggio di una cabina prefabbricata sta proprio nella possibilità di lavorare in modo ordinato sui requisiti prima della produzione. Rispetto a una soluzione improvvisata in sito, una cabina prefabbricata consente di definire dimensioni, comparti, aperture, basamento, passaggi, accessi e predisposizioni con maggiore controllo. Questo però richiede una fase iniziale di raccolta dati più accurata.

Che cosa significa coordinarsi con il distributore prima della fornitura

Il coordinamento con il distributore non coincide con una singola comunicazione formale. È un percorso tecnico-documentale che può includere richiesta di connessione, soluzione tecnica, prescrizioni, regolamento di esercizio, schemi elettrici, indicazioni sul punto di consegna, requisiti di accessibilità e modalità di esercizio. In base al tipo di impianto, possono essere coinvolti progettista elettrico, committente, installatore, produttore della cabina e distributore.

Le guide tecniche dei distributori possono integrare le norme di riferimento per aspetti specifici non trattati in modo puntuale o lasciati alla definizione del distributore. La guida per le connessioni alla rete elettrica di E-Distribuzione, ad esempio, richiama regole tecniche e procedure operative per gli allacciamenti e le connessioni. Anche la pagina sulle regole tecniche per le connessioni conferma il ruolo della documentazione tecnica e delle procedure adottate dal distributore.

Per chi deve acquistare o configurare una cabina prefabbricata, il punto pratico è semplice: prima di bloccare dimensioni e layout, bisogna capire quali elementi sono già definiti e quali devono ancora essere validati. Una cabina progettata troppo presto, senza conoscere vincoli di connessione o prescrizioni operative, può richiedere adattamenti successivi. Al contrario, una cabina definita dopo aver raccolto i dati principali permette una richiesta di preventivo più realistica e una produzione più coerente con le esigenze finali.

Una sequenza operativa prudente può essere questa:

1. chiarire se l’impianto è utente passivo, utente attivo o configurazione mista con produzione;
2. identificare livello di tensione, potenza richiesta, potenza di generazione e architettura generale;
3. raccogliere eventuali prescrizioni del distributore, soluzione tecnica o documenti preliminari;
4. condividere schemi, layout e ingombri delle principali apparecchiature;
5. definire con il fornitore della cabina spazi interni, accessi, passaggi cavi, aperture e predisposizioni;
6. verificare che la configurazione della cabina sia compatibile con il progetto elettrico e con le esigenze di installazione.

Questa sequenza non elimina la necessità di verifiche successive, ma riduce il rischio di procedere con una cabina formalmente corretta e operativamente poco allineata.

Dati tecnici da chiarire prima di definire la cabina

Una richiesta generica come “serve una cabina con protezione di interfaccia” non è sufficiente per definire correttamente una fornitura prefabbricata. La protezione di interfaccia è legata al tipo di impianto e alla modalità di connessione, ma la cabina deve essere dimensionata e predisposta considerando l’intero sistema.

I dati più importanti riguardano innanzitutto il tipo di connessione: media tensione o bassa tensione, utente attivo o passivo, presenza di produzione, accumulo, cogenerazione o gruppi di emergenza. Anche la potenza disponibile e la potenza degli impianti di generazione incidono sulla configurazione generale, così come la presenza di trasformatori, quadri MT, quadri BT, locali misura, locali distributore, ventilazione, accessi separati o compartimentazioni.

A questi dati si aggiungono le condizioni del sito. Una cabina destinata a uno stabilimento industriale con viabilità agevole ha vincoli diversi da una cabina da inserire in un’area produttiva congestionata, con spazi ridotti o accesso limitato ai mezzi di trasporto e posa. In questi casi può essere utile valutare anche soluzioni prefabbricate in cemento con configurazioni specifiche, come le cabine prefabbricate in cemento o manufatti tecnici progettati su commessa.

Prima di richiedere una valutazione, conviene raccogliere:

• tipo di connessione prevista: MT, BT o configurazione mista;
• presenza di impianto di produzione, fotovoltaico, cogenerazione o BESS;
• potenza richiesta, potenza di generazione e dati principali dei trasformatori;
• schema unifilare disponibile o in fase di definizione;
• prescrizioni, preventivo o soluzione tecnica del distributore;
• numero e tipologia dei quadri da installare;
• necessità di locale misura, locale utente, locale distributore o comparti separati;
• ingombri delle apparecchiature principali;
• passaggi cavi, canalizzazioni, pozzetti, basamento e accessi;
• vincoli di trasporto, posa, viabilità interna e spazio disponibile;
• eventuali predisposizioni per monitoraggio, segnalazioni o controllo remoto.

Questa raccolta non serve solo a “fare un preventivo”. Serve a evitare che la cabina venga valutata come un semplice contenitore, quando in realtà deve diventare parte di un sistema tecnico coordinato. Più i dati sono chiari, più è possibile capire se una soluzione standard è sufficiente o se occorre una configurazione su commessa.

Dove nascono gli errori: protezione, layout e documentazione non allineati

Gli errori più frequenti non nascono sempre da una scelta tecnica sbagliata del singolo componente. Spesso derivano da un disallineamento tra progetto elettrico, layout della cabina, documentazione disponibile e prescrizioni del distributore. La protezione di interfaccia viene prevista a livello di schema, ma non sempre viene considerata con la stessa attenzione nella definizione dello spazio fisico.

Un primo errore è sottovalutare gli ingombri e l’accessibilità. I quadri e le apparecchiature devono poter essere installati, collegati, manutenuti e verificati. Se il locale è troppo compatto o se gli accessi sono stati posizionati senza tenere conto delle manovre e delle aree di rispetto, la gestione futura può diventare complessa. La cabina prefabbricata deve quindi essere valutata non solo in base alla dimensione esterna, ma anche in base alla fruibilità interna.

Un secondo errore riguarda le predisposizioni. Passaggi cavi, aperture, basamento, ventilazione, pozzetti, canalizzazioni e percorsi interni devono essere coerenti con l’impianto previsto. Intervenire dopo la produzione è possibile solo entro certi limiti e può comportare tempi, costi e adattamenti non sempre desiderabili.

Un terzo errore è separare troppo la documentazione tecnica dalla fornitura. Se il progetto elettrico evolve ma il layout della cabina resta fermo a una versione precedente, aumentano le probabilità di incongruenze. Per questo è importante che il committente o il progettista condivida con il fornitore della cabina le versioni aggiornate degli elaborati rilevanti, almeno per quanto riguarda dimensioni, comparti, accessi e predisposizioni.

Errore da evitare: considerare la cabina prefabbricata come un elemento da scegliere “a catalogo” prima di aver chiarito il rapporto con distributore, quadri, protezione di interfaccia e configurazione dell’impianto. In molte commesse tecniche, la cabina non è un involucro neutro: è lo spazio fisico in cui requisiti elettrici, documentali e operativi devono convivere.

Questo non significa che ogni cabina debba essere completamente speciale. Significa piuttosto che anche una soluzione standard deve essere scelta sulla base di requisiti reali. Quando il tema è la protezione di interfaccia, il rischio maggiore è arrivare tardi a scoprire che servivano spazi, passaggi o predisposizioni non considerate nella fase iniziale.

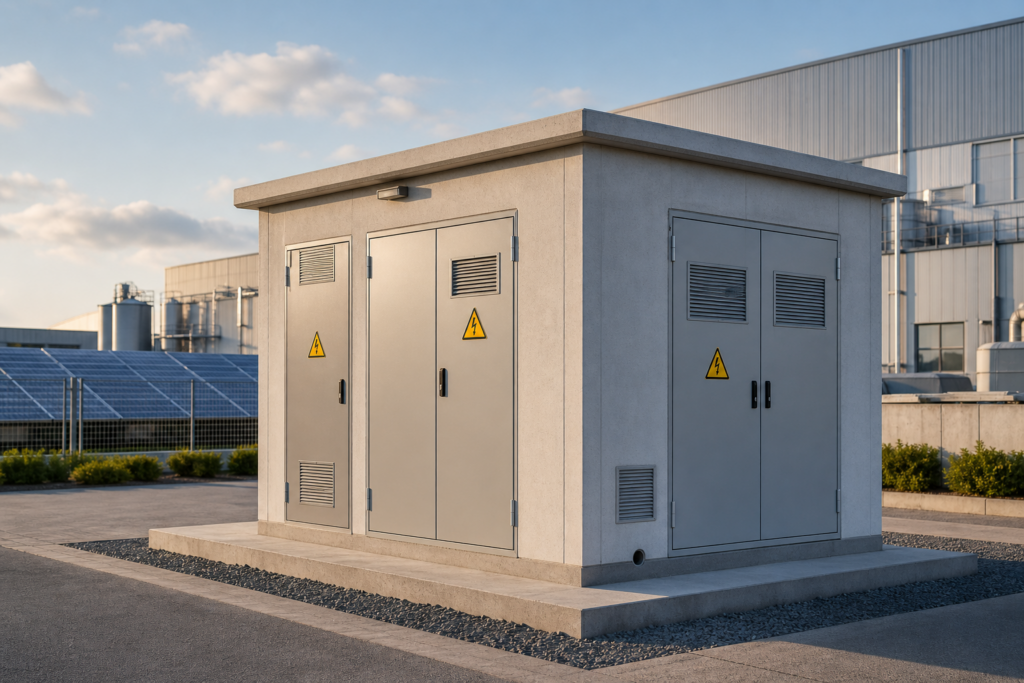

Scenario tipico: cabina MT/BT per impianto produttivo con generazione interna

Immaginiamo uno stabilimento produttivo che deve ampliare la propria fornitura elettrica e integrare un impianto fotovoltaico industriale con possibile predisposizione futura per accumulo. La connessione alla rete richiede una cabina MT/BT, la presenza di quadri dedicati e il coordinamento con il distributore per gli aspetti di connessione, protezione e regolamento di esercizio.

In una situazione di questo tipo, la protezione di interfaccia non può essere valutata isolatamente. Il progettista elettrico dovrà definire architettura, schemi, dispositivi, tarature e documentazione secondo le norme applicabili e le prescrizioni del distributore. Il fornitore della cabina, invece, dovrà ricevere informazioni sufficienti per predisporre correttamente il manufatto: locali, accessi, dimensioni, passaggi cavi, basamento, ventilazione e spazi interni.

Se la cabina viene richiesta troppo presto, senza indicare la presenza dell’impianto di produzione o senza condividere gli ingombri dei quadri, la fornitura rischia di nascere incompleta. Se invece la fase preliminare raccoglie subito i dati essenziali, è possibile valutare una cabina prefabbricata più coerente con il progetto complessivo. Questo può incidere positivamente anche sui tempi, perché riduce le modifiche successive e rende più chiaro il confronto tra committente, progettista, installatore e produttore della cabina.

In questo scenario, Ediltevere può supportare la definizione della parte prefabbricata, valutando se il manufatto debba essere configurato come cabina standard, cabina con locali separati, soluzione con basamento integrato o manufatto tecnico in cemento armato destinato a ospitare apparecchiature specifiche. Quando la commessa richiede più di una semplice cabina elettrica, possono essere pertinenti anche soluzioni più ampie nel campo dei prefabbricati in cemento armato e dei manufatti in cemento armato.

Il valore della prefabbricazione emerge soprattutto quando i requisiti vengono definiti prima della produzione. In presenza di protezione di interfaccia e coordinamento con il distributore, questo approccio consente di trasformare una richiesta generica in una configurazione tecnica più controllabile.

Come preparare una richiesta tecnica più completa a Ediltevere

Per richiedere una valutazione su una cabina prefabbricata destinata a un impianto con protezione di interfaccia, non serve avere già chiuso ogni dettaglio progettuale. È però utile raccogliere le informazioni che permettono di capire la funzione della cabina, il contesto di installazione e il livello di complessità della commessa.

La richiesta dovrebbe indicare almeno il tipo di impianto, il livello di tensione, la presenza di generazione, gli ingombri noti dei quadri, l’eventuale documentazione ricevuta dal distributore, i vincoli di posa e le tempistiche indicative. Se sono disponibili schemi unifilari, layout preliminari o relazioni tecniche, anche non definitive, possono aiutare a evitare valutazioni troppo generiche.

È altrettanto importante distinguere che cosa rientra nella fornitura della cabina e che cosa rimane esterno. La cabina prefabbricata può essere progettata e realizzata con predisposizioni coerenti con il progetto, ma non sostituisce il lavoro del progettista elettrico, le verifiche degli installatori, le tarature dei dispositivi o le approvazioni del distributore. Questa distinzione evita aspettative errate e rende più efficiente il confronto tecnico.

Prima di richiedere una valutazione, conviene quindi raccogliere layout, funzione prevista della cabina, vincoli di accesso, predisposizioni richieste e documentazione già disponibile. Con questi dati, Ediltevere può valutare con maggiore precisione se una cabina prefabbricata standard è sufficiente o se serve una configurazione su commessa. Per un confronto tecnico preliminare è possibile partire dalla pagina dedicata alle cabine elettriche prefabbricate MT/BT oppure utilizzare la sezione Contatti per inviare i dati principali della commessa.

FAQ

La protezione di interfaccia è sempre dentro la cabina prefabbricata?

Non necessariamente. La collocazione dipende dall’architettura dell’impianto, dal progetto elettrico, dal tipo di connessione e dalle prescrizioni applicabili. In molti casi la cabina prefabbricata deve però essere predisposta per ospitare quadri, dispositivi, collegamenti e spazi tecnici collegati al sistema di protezione e alle apparecchiature di interfaccia.

Chi decide le tarature della protezione di interfaccia?

Le tarature e le impostazioni dei dispositivi non sono definite dal produttore della cabina prefabbricata. Sono aspetti di competenza del progettista elettrico, dell’installatore qualificato e dei soggetti coinvolti nella connessione, secondo norme applicabili e indicazioni del distributore. Il ruolo della cabina è offrire uno spazio tecnico adeguato e coerente con il progetto.

Perché il distributore incide sulla configurazione della cabina?

Il distributore può fornire prescrizioni, regole tecniche, modalità di accesso, indicazioni sul punto di consegna, requisiti documentali e condizioni operative. Questi aspetti possono influenzare locali, comparti, accessibilità, passaggi cavi, misura e organizzazione interna della cabina.

Quando conviene coinvolgere il fornitore della cabina?

Conviene coinvolgerlo quando sono disponibili almeno i dati principali della connessione e dell’impianto, ma prima che layout e predisposizioni siano considerati definitivi. In questo modo è possibile verificare se la cabina prefabbricata scelta è compatibile con quadri, dispositivi, accessi, spazi di manovra e vincoli di posa.

Quali documenti aiutano a richiedere un preventivo più preciso?

Sono utili schema unifilare, layout preliminare, dati di potenza, indicazioni su MT/BT, eventuale presenza di produzione o accumulo, prescrizioni del distributore, ingombri dei quadri, vincoli del sito e indicazioni sulle predisposizioni richieste. Anche documenti non definitivi possono aiutare a impostare una valutazione più realistica.
