Le cabine elettriche consegna MT (Media Tensione) sono infrastrutture fondamentali per l’allaccio alla rete elettrica di stabilimenti industriali, impianti fotovoltaici, grandi cantieri e complessi produttivi. La loro corretta progettazione, installazione e manutenzione è essenziale per garantire sicurezza, continuità di servizio e conformità normativa.

Che cos’è una cabina elettrica consegna MT

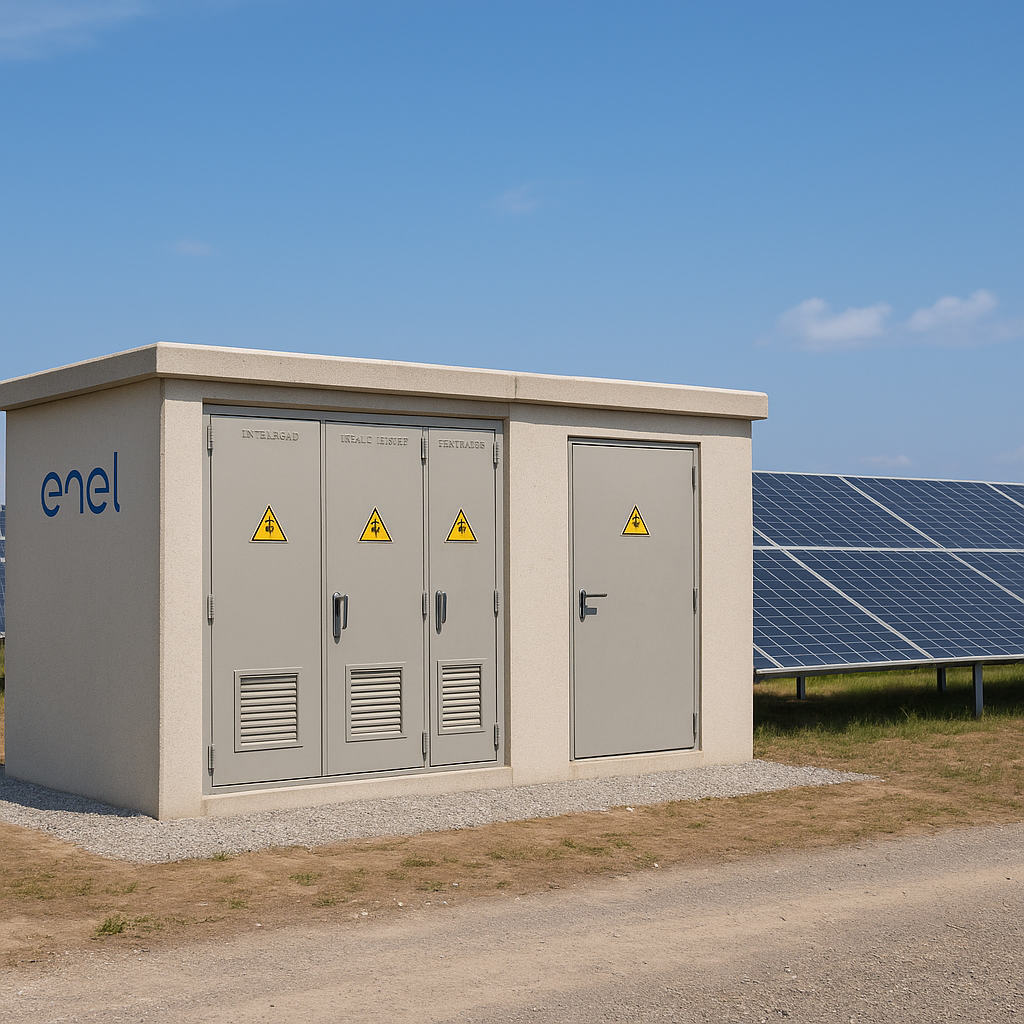

Una cabina elettrica consegna MT

Una cabina elettrica consegna MT (Media Tensione) è l’impianto attraverso il quale l’ente distributore – come e-distribuzione, A2A o Hera – trasferisce l’energia elettrica al cliente finale. La tensione nominale di consegna si colloca generalmente tra 15 e 20 kV, e rappresenta il punto fisico e tecnico di confine tra la rete di distribuzione pubblica e l’impianto privato del cliente.
La cabina di consegna ha quindi il compito di ricevere l’energia in media tensione, trasformarla e distribuirla in bassa tensione (BT) o media tensione secondaria, in funzione delle esigenze operative del sito.

Questa infrastruttura è indispensabile per stabilimenti industriali, impianti fotovoltaici, complessi commerciali, data center e cantieri di grandi dimensioni, ovvero in tutti quei contesti in cui la potenza richiesta supera le possibilità di una fornitura in bassa tensione.
Dal punto di vista tecnico e normativo, la realizzazione di una cabina elettrica consegna MT deve rispettare la Norma CEI 0-16, che definisce le regole di connessione alla rete di distribuzione pubblica, nonché le prescrizioni della CEI 11-27 in materia di sicurezza del personale che opera sugli impianti elettrici.

Ogni cabina di consegna è inoltre soggetta a prove di collaudo e taratura delle protezioni, volte a verificare la corretta selettività e il tempo di intervento in caso di guasti o sovracorrenti. La gestione della cabina deve essere affidata a personale PES (Persona Esperta) o PAV (Persona Avvertita), in possesso di abilitazione ai sensi della CEI 11-27.
In sintesi, la cabina elettrica consegna MT rappresenta il punto nevralgico della sicurezza e dell’efficienza energetica di ogni impianto industriale.

Quadro MT di consegna

Il Quadro MT di consegna è il cuore della cabina elettrica e costituisce il punto di interfaccia tra la rete pubblica e l’impianto del cliente. È attraverso questo quadro che l’ente distributore effettua la misura dell’energia erogata, il controllo delle protezioni di interfaccia e l’ispezione del corretto stato della rete.
Dal punto di vista costruttivo, il quadro è composto da interruttori in SF6 o in vuoto, sezionatori, trasformatori di corrente (TA) e di tensione (TV), nonché relè di protezione programmabili conformi alla CEI 0-16. Tutti gli apparati devono essere installati in celle metalliche compartimentate con grado di protezione IP31 o superiore, a garanzia della sicurezza del personale e della continuità di servizio.

Le cabine moderne utilizzano quadri MT metal-clad o in gas isolato, progettati per minimizzare gli spazi e garantire un’elevata affidabilità anche in ambienti difficili. Il quadro di consegna può includere uno o più moduli di linea, moduli di arrivo e moduli di misura, collegati in modo tale da consentire il sezionamento selettivo in caso di guasto.
Dal punto di vista operativo, il cliente è tenuto a mantenere efficiente il quadro di consegna e a consentire al distributore l’accesso in sicurezza per le verifiche periodiche.
Una corretta progettazione prevede inoltre un sistema di ventilazione e controllo temperatura, in modo da evitare surriscaldamenti che potrebbero compromettere l’isolamento dei componenti o generare scariche parziali.
Il quadro MT di consegna è quindi la prima linea di difesa dell’impianto, ed è essenziale che venga installato da un costruttore certificato e collaudato secondo norme CEI EN 62271-200.

Trasformatore MT/BT

Il trasformatore MT/BT rappresenta l’elemento centrale della cabina elettrica consegna MT, con il compito di ridurre la tensione dai valori di media tensione (15-20 kV) a quelli di bassa tensione (400 V) utilizzabili dalle apparecchiature aziendali.
La scelta del trasformatore dipende dalla potenza richiesta dall’impianto e può variare da poche centinaia di kVA fino a diversi MVA.
I trasformatori possono essere a olio isolante o a secco in resina, in base alle caratteristiche dell’ambiente e alle esigenze di sicurezza.
I modelli a olio garantiscono una migliore dissipazione termica ma richiedono vasche di raccolta e sistemi antincendio, mentre quelli in resina, ideali per ambienti chiusi, offrono maggiore sicurezza contro incendi e perdite dielettriche.

Dal punto di vista normativo, i trasformatori devono essere conformi alle Norme CEI EN 60076 e alle prescrizioni della Direttiva Ecodesign (UE) 548/2014, che impone livelli minimi di efficienza energetica.
Durante l’esercizio, è fondamentale monitorare la temperatura degli avvolgimenti, la resistenza di isolamento e le vibrazioni meccaniche, poiché un degrado di tali parametri può anticipare guasti costosi.
Ogni trasformazione deve inoltre essere accompagnata da un sistema di protezione contro sovracorrenti, cortocircuiti e guasti a terra, collegato al relè generale di protezione.
Il trasformatore, infine, deve essere collegato a un efficace impianto di terra e posizionato in modo da garantire accessibilità e ventilazione adeguata.
La corretta gestione del trasformatore è una delle chiavi per massimizzare l’efficienza energetica e ridurre le perdite elettriche dell’intero impianto.

Quadro BT di distribuzione

Il Quadro BT (Bassa Tensione) di distribuzione è il punto da cui l’energia elettrica trasformata viene distribuita alle linee secondarie, ai quadri di zona e alle utenze finali.
È composto da interruttori magnetotermici e differenziali, barre di distribuzione in rame o alluminio, strumentazione di misura, sistemi di supervisione e protezione.
Questo quadro è collegato al secondario del trasformatore tramite sbarre rigide o cavi blindati, e deve garantire un elevato grado di protezione contro i contatti diretti e indiretti (IP40 o superiore).

Secondo la Norma CEI 17-13, i quadri di bassa tensione devono essere costruiti e verificati in conformità agli standard CEI EN 61439, con particolare attenzione alla resistenza al corto circuito, al riscaldamento e alla continuità dei conduttori di protezione.
La progettazione deve prevedere una separazione funzionale delle sezioni (ad esempio per illuminazione, forza motrice, climatizzazione, ecc.) e un’adeguata selettività tra le protezioni, per evitare disservizi generalizzati in caso di guasto locale.

Nei contesti più moderni, i quadri BT sono dotati di sistemi di monitoraggio IoT che consentono il controllo remoto dei consumi e delle anomalie, migliorando l’efficienza energetica e la sicurezza.
Durante la manutenzione, è essenziale verificare periodicamente i serraggi, lo stato dei cavi e dei contatti, e controllare eventuali segni di surriscaldamento o ossidazione.
Un quadro BT ben progettato e mantenuto è la garanzia di continuità di esercizio e sicurezza dell’intero impianto elettrico.

Sistema di protezione e misura

Il sistema di protezione e misura della cabina elettrica consegna MT è ciò che consente di monitorare, controllare e salvaguardare l’impianto in caso di guasti, sovratensioni o anomalie.
Include relè digitali, trasformatori di corrente e di tensione, interruttori automatici e strumenti di misura dell’energia.
Il suo ruolo è duplice: proteggere l’impianto e le persone e garantire la continuità del servizio senza interruzioni indesiderate.

Le protezioni principali includono:

  • Protezione di interfaccia (verifica la coerenza tra rete e impianto);
  • Protezione generale di massima corrente;
  • Protezione di terra e guasto differenziale;
  • Relè di minima e massima tensione/frequenza.

Tutti questi dispositivi devono essere configurati secondo le prescrizioni della CEI 0-16, e tarati in fase di collaudo da un tecnico qualificato.
Il sistema di misura, installato generalmente nel quadro di consegna, è quello che registra l’energia prelevata o immessa in rete e deve essere conforme agli standard del distributore.
L’integrazione di sistemi di telecontrollo e diagnostica remota consente oggi di prevenire guasti e ottimizzare i tempi di intervento.
Un sistema di protezione ben calibrato è essenziale per prevenire incendi, sovraccarichi e interruzioni non programmate, assicurando la massima affidabilità e sicurezza.

Messa a terra e dispositivi di sicurezza

La messa a terra è uno degli aspetti più critici della cabina elettrica consegna MT.
Serve a proteggere le persone e le apparecchiature dai potenziali elettrici pericolosi generati da guasti o dispersioni di corrente.
Un corretto impianto di terra garantisce che, in caso di guasto, la corrente venga scaricata in modo controllato nel terreno, evitando tensioni di contatto pericolose.

Le norme di riferimento sono la CEI 11-1 e la CEI 64-8, che definiscono i valori massimi ammissibili di resistenza e le modalità di verifica periodica.
La cabina deve inoltre essere dotata di barre equipotenziali, interruttori differenziali ad alta sensibilità e cartellonistica di sicurezza.
Tra i dispositivi obbligatori figurano estintori omologati per uso elettrico, pavimentazione isolante, illuminazione di emergenza e sistemi di ventilazione.

Le verifiche della messa a terra devono essere effettuate almeno una volta all’anno da personale abilitato, con strumenti certificati secondo la CEI EN 61557.
Una cattiva messa a terra può rendere inefficaci le protezioni elettriche, causando scosse elettriche, incendi o danni irreversibili ai macchinari.
Pertanto, la manutenzione preventiva e il controllo documentato della rete di terra rappresentano una responsabilità legale e tecnica fondamentale per ogni gestore di cabina MT.

Normative di riferimento per le cabine elettriche consegna MT

Normative essenziali e obblighi del cliente nella gestione di una cabina elettrica consegna MT

Le cabine elettriche consegna MT non sono semplici strutture tecniche, ma impianti soggetti a responsabilità legale e operativa, motivo per cui devono rispettare una serie di standard tecnici e obblighi gestionali precisi. Oltre al rispetto normativo, è fondamentale comprendere che la mancata conformità documentale o operativa può comportare la sospensione della fornitura o l’impossibilità di attivare l’energia da parte del distributore.

Le normative di riferimento includono:

  • CEI 0-16 – È il riferimento principale per la connessione alle reti di media tensione. Definisce le caratteristiche minime del sistema di protezione, le soglie di intervento dei relè, i requisiti del Dispositivo Generale di Interfaccia (DGI) e le procedure di taratura obbligatoria prima dell’allaccio. Senza la dichiarazione di taratura e conformità, il distributore non attiva l’utenza.
  • CEI 11-27 – Stabilisce gli obblighi del datore di lavoro in termini di formazione e abilitazione del personale, introducendo le qualifiche PES (Persona Esperta), PAV (Persona Avvertita) e PEI (Persona Idonea ai lavori sotto tensione). L’accesso alla cabina è vietato a personale non autorizzato, e deve essere presente un registro accessi o documento equivalente.
  • DK 5600 (Linee guida e-distribuzione) – Specifica le condizioni tecniche e documentali per l’accettazione della cabina, incluse le modalità di accesso ai tecnici del distributore, la disposizione del quadro di consegna, la presenza del varco di ispezione e la disponibilità della documentazione impiantistica aggiornata in loco.

Obblighi operativi del cliente

Il cliente che installa una cabina MT è responsabile della sua gestione nel tempo, non solo della messa in servizio. È obbligato a:

  • Consentire l’accesso in sicurezza al personale dell’ente distributore, mantenendo percorsi sgombri, illuminati e segnalati.
  • Tenere aggiornato il registro delle verifiche e manutenzioni, documentando ogni intervento effettuato.
  • Nominare formalmente personale PES/PAV per le attività di controllo ordinario e per l’apertura della cabina.
  • Effettuare e certificare le prove di protezione e interfaccia, come previsto dalla CEI 0-16, prima dell’attivazione e ad ogni modifica dell’impianto.

Tipologie di cabina elettrica consegna MT

Tipologie di cabine elettriche consegna MT più diffuse

Quando si deve realizzare una cabina elettrica consegna MT, la scelta della struttura influisce non solo sui costi e sui tempi di installazione, ma anche sulle procedure autorizzative, sulle modalità di accesso del distributore e sulla manutenzione nel tempo. Le due soluzioni più utilizzate sono le cabine in muratura e le cabine prefabbricate, ciascuna con vantaggi specifici in base al tipo di impianto e alla configurazione del sito.

Cabine elettriche consegna MT in muratura

Le cabine in muratura sono realizzate direttamente in cantiere, seguendo un progetto esecutivo approvato dal distributore e, dove necessario, dal Comune o dagli enti territoriali. Sono generalmente preferite nei siti industriali stabili, nei complessi produttivi e nei centri commerciali, dove è richiesta una soluzione strutturale duratura e perfettamente integrata nell’edificio o nell’area produttiva.
Questa tipologia richiede il rispetto di distanze minime di sicurezza, ventilazione naturale o forzata, resistenza REI al fuoco, oltre a porte certificate con apertura verso l’esterno e sgancio rapido.
Va previsto anche uno spazio di manovra conforme per il personale del distributore, poiché la cabina rimane soggetta a ispezioni documentali e operative. Le cabine in muratura offrono un elevato livello di personalizzazione, ma comportano tempi più lunghi di realizzazione, necessario ottenimento di permessi edilizi e costi superiori rispetto ai prefabbricati.

Cabine prefabbricate in cemento o metalliche

Le cabine prefabbricate rappresentano oggi la soluzione più utilizzata nei contesti dinamici come cantieri edili, impianti fotovoltaici a terra e aree industriali con necessità di attivazione rapida della fornitura.
Sono realizzate in stabilimento da costruttori certificati, spesso già pre-omologate secondo le specifiche DK 5600. Arrivano in sito complete di vano trasformatore, vano consegna MT e vano BT, riducendo significativamente i tempi di cantiere.
Le versioni in cemento armato vibrato sono robuste e garantiscono protezione meccanica e termica, mentre le cabine metalliche coibentate sono leggere e facili da ricollocare in caso di impianti temporanei.
Un vantaggio rilevante è che, essendo già certificate in fabbrica, le verifiche tecniche richieste dal distributore sono più rapide e l’allaccio può avvenire in tempi ridotti rispetto a una soluzione costruita sul posto.

Iter per l’allaccio alla rete tramite cabina elettrica consegna MT

Iter di connessione di una cabina elettrica consegna MT

L’allaccio di una cabina elettrica consegna MT alla rete pubblica non è una semplice operazione tecnica, ma un processo regolamentato che richiede il rispetto di una sequenza operativa precisa. Ogni fase deve essere svolta da professionisti abilitati e documentata in modo tracciabile, poiché il distributore non procede alla messa in tensione in assenza delle certificazioni previste.

Fase 1 – Progettazione tecnica conforme CEI 0-16

La prima fase consiste nella progettazione dell’impianto, che deve essere affidata a un professionista iscritto all’albo e abilitato ai sensi del DM 37/08 per impianti elettrici in media tensione. Il progetto deve includere:

  • Schema unifilare dettagliato della cabina, con indicazione di quadri, trasformatori, protezioni e messa a terra.
  • Calcolo delle protezioni secondo i parametri indicati da CEI 0-16 e dal distributore scelto.
  • Analisi delle correnti di cortocircuito e selettività, per garantire l’intervento corretto dei dispositivi in caso di guasto.
  • Layout planimetrico della cabina, con indicazione di vie di accesso, ventilazione e distanze di sicurezza.
    Una corretta progettazione evita contestazioni in fase di collaudo e riduce i tempi di accettazione da parte del distributore.

Fase 2 – Richiesta di connessione alla rete

Una volta completato il progetto, il cliente (o il progettista incaricato) deve inoltrare al distributore una richiesta formale di connessione, allegando:

  • Dati tecnici dell’impianto e potenza richiesta
  • Schema della cabina elettrica consegna MT
  • Eventuale documentazione urbanistica (nei casi in cui sia necessario ottenere permessi comunali o dichiarazioni di idoneità edilizia)
    Il distributore analizza la richiesta e fornisce un preventivo tecnico-economico, che deve essere accettato per poter avviare le opere di connessione.

Fase 3 – Installazione e collaudo ufficiale

Dopo la fase progettuale e autorizzativa, si procede alla realizzazione fisica della cabina. Al termine dei lavori, viene effettuata la taratura delle protezioni e una prova di interfaccia secondo CEI 0-16, con registrazione dei parametri.
Il distributore invia quindi i propri tecnici per il collaudo e la verifica di conformità. Solo dopo esito positivo, viene autorizzata la messa in tensione ufficiale e assegnato il codice POD in media tensione.

Sicurezza e manutenzione delle cabine elettriche consegna MT

Sicurezza e manutenzione: obblighi per ambienti ad alto rischio elettrico

Una cabina elettrica consegna MT è classificata come ambiente a rischio elettrico elevato, poiché al suo interno sono presenti sistemi in media tensione con potenziali superiori ai 15 kV. Per questo motivo, sia l’accesso che la gestione devono essere regolamentati da procedure interne, formazione del personale e segnaletica conforme alle normative CEI e al D.Lgs. 81/08.

Misure di sicurezza obbligatorie

Per garantire la sicurezza operativa, è indispensabile installare e mantenere:

  • Cartellonistica di pericolo ad alta tensione, ben visibile su porte, accessi e vicino ai dispositivi di manovra. La segnaletica deve rispettare la Norma UNI EN ISO 7010, che definisce simboli, colori e dimensioni.
  • Estintori omologati per quadri elettrici e apparecchiature in tensione, generalmente di tipo CO₂ o a polvere dielettrica. Gli estintori devono essere posizionati in modo accessibile, etichettati e accompagnati da registro di manutenzione antincendio come previsto dal DM 10/03/1998.
  • Barriere anti-accesso e sistemi di chiusura con chiave o badge, per impedire l’ingresso a personale non autorizzato. L’accesso deve essere consentito solo a figure PES/PAV/PEI debitamente nominate dal datore di lavoro.

Oltre alle protezioni fisiche, è fortemente consigliato predisporre un piano di emergenza interna che preveda procedure per black-out, arco elettrico, surriscaldamenti o interventi di manutenzione straordinaria.

Manutenzione periodica secondo CEI 78-17

La Norma CEI 78-17 stabilisce che la cabina MT deve essere sottoposta a manutenzione programmata e tracciabile, con controlli su:

  • Isolatori, interruttori e celle MT, per individuare segni di usura o scorrimenti di corrente indesiderati.
  • Sistemi di protezione e relè, verificando la coerenza delle soglie impostate e il corretto intervento automatico.
  • Impianto di messa a terra, con misurazione periodica della resistenza e verifica dei nodi equipotenziali.

Ogni intervento deve essere documentato in un registro ufficiale, firmato da un tecnico abilitato. L’assenza di registri o la mancata tracciabilità della manutenzione può costituire motivo di contestazione in caso di incidente o ispezione da parte degli enti di controllo.

Perché è strategico progettare correttamente una cabina elettrica consegna MT

Perché una corretta gestione della cabina elettrica consegna MT è un vantaggio strategico

Una cabina elettrica consegna MT non è solo un obbligo tecnico per accedere alla fornitura in media tensione, ma rappresenta un punto strategico dell’infrastruttura energetica aziendale. Una progettazione accurata e una manutenzione costante non incidono solo sulla sicurezza, ma determinano impatti concreti in termini di continuità operativa, costi di produzione e responsabilità legali.

  • Riduzione dei fermi impianto
    Un guasto non previsto o una protezione mal tarata può provocare interruzioni improvvise della produzione, con conseguenze economiche rilevanti. In molte industrie, anche un solo minuto di fermo può generare perdite elevate, soprattutto in settori come alimentare, farmaceutico, siderurgico o automotive. Una cabina mantenuta correttamente riduce drasticamente questi rischi, garantendo continuità produttiva e stabilità della rete interna.
  • Minori sanzioni e responsabilità legali
    In caso di incidente elettrico o infortunio del personale, l’assenza di registri di manutenzione o dichiarazioni di conformità aggiornate può portare a sanzioni, sospensione delle attività e responsabilità civili o penali per il datore di lavoro. Una gestione documentata e conforme alle norme CEI e al D.Lgs. 81/08 consente di dimostrare l’adempimento degli obblighi di sicurezza e prevenzione.
  • Maggiore affidabilità energetica
    Una cabina MT ben dimensionata e manutenuta consente di ottimizzare la qualità dell’energia distribuita, riducendo fenomeni di caduta di tensione, scatti intempestivi, disturbi armonici e stress sui macchinari. Questo si traduce in vita utile più lunga delle apparecchiature industriali e minori costi di sostituzione.
  • Rapidità di intervento in caso di guasto
    Se la cabina è progettata con logica modulare e accesso facilitato ai dispositivi, la diagnostica è più rapida e gli interventi possono essere eseguiti senza bloccare l’intero impianto. La presenza di sezionamenti selettivi e sistemi di monitoraggio remoto permette al responsabile tecnico di individuare il problema in pochi minuti, riducendo i tempi di fermo e migliorando il coordinamento con il distributore o la squadra di manutenzione.

Conclusioni

La cabina elettrica consegna MT è un elemento cruciale per ogni attività che necessita di energia in media tensione. Affidarsi a professionisti certificati, rispettare le normative CEI e predisporre controlli periodici non è solo un obbligo normativo, ma un investimento in sicurezza e continuità operativa.
