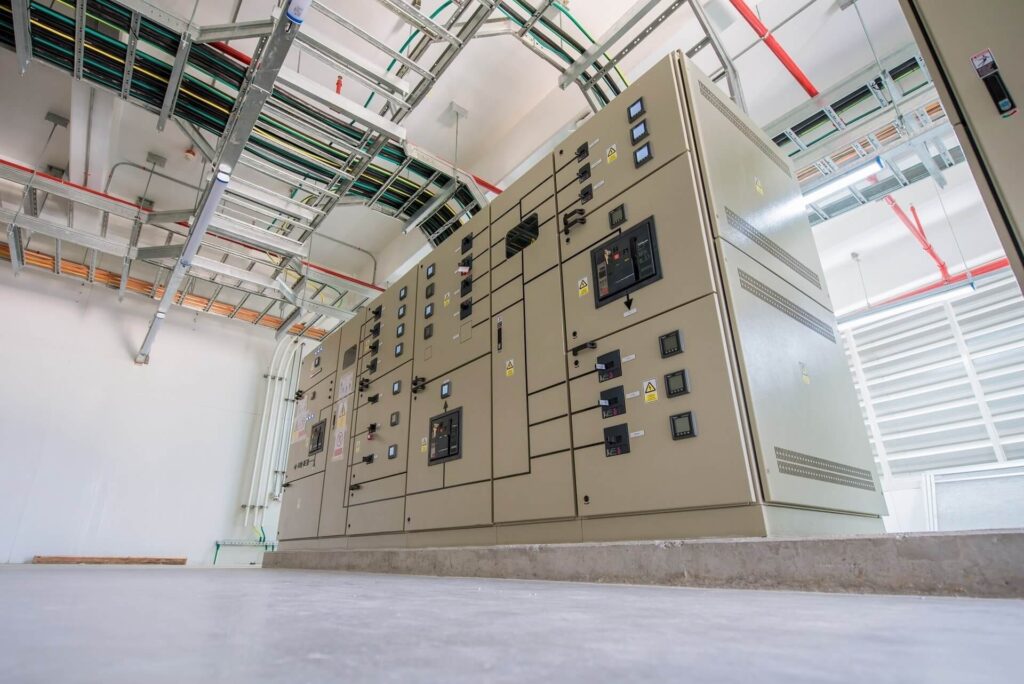

Significato e ruolo della cabina elettrica nell’Industria 4.0
La cabina elettrica industria 4.0 non è un semplice punto di trasformazione e distribuzione dell’energia. Negli impianti industriali moderni, la cabina è un nodo strategico della rete di campo, un punto in cui convergono dati elettrici, diagnostica, sensori e protocolli digitali. I nuovi processi produttivi orientati al “zero fermo impianto” non possono più limare i margini solo sulla linea di produzione: la disponibilità e la continuità dell’alimentazione MT/BT sono diventate leve dirette di competitività. Il paradigma 4.0 porta la cabina a essere una infrastruttura che abbatte la logica da “scatola passiva” e la trasforma in asset attivo e misurabile. Nei bilanci tecnici di revamping, si osserva che oltre il 40% dei fermi imprevisti su linee automatizzate deriva da instabilità dell’alimentazione o mancanza di pre-allarme sulla parte elettrica: numeri che confermano perché molte aziende stanno portando attenzione proprio su questa unità.
Perché la distribuzione e trasformazione MT/BT è diventata smart
La transizione 4.0 ha inserito il dato come oggetto economico. Una cabina elettrica moderna deve “parlare” con l’ecosistema superiore che coordina impianti, SCADA, manutenzione predittiva, energia acquistata e contrattualizzazioni. Non solo: deve farlo con tempi di latenza che non ostacolano la diagnostica. La cabina elettrica, in questo contesto, non viene considerata solo come punto di consegna, ma come sorgente di dati ad alto valore per elaborazioni industriali. La logica: non misuro più a fine ciclo, misuro nella distribuzione.
Quali impianti industriali necessitano di cabine “4.0 ready”
La domanda non è se serve una cabina intelligente, ma quanto questa intelligenza debba essere spinta. Il quadro competitivo più avanzato riguarda: aziende automotive, impianti di verniciatura, packaging farmaceutico, logistica robotizzata, data center. In tutti questi ambienti, la continuità di servizio e l’analisi anticipata delle degradazioni sono essenziali. Se il target è ottenere un indicatore di disponibilità di linea superiore al 97% su base annua, è evidente che la cabina in ottica 4.0 non può rimanere un componente “neutro”: deve integrarsi, raccogliere, trasmettere e generare insight eseguibili. Ed è proprio questo il salto culturale: industriale, non solo elettrico.
Caratteristiche tecniche di una cabina elettrica Industria 4.0
Non è sufficiente installare una cabina elettrica prefabbricata recente per essere 4.0. Il requisito non è estetico o costruttivo: è architetturale. La cabina elettrica industria 4.0 è dotata di funzionalità native di telemetria e comunicazione verso sistemi superiori. Ne consegue che l’elettrico non può essere disaccoppiato dall’ICT industriale. La cabina 4.0 deve essere progettata come endpoint avanzato della data pipeline dell’impianto: dove nasce un flusso dati di campo di qualità. La cabina è quindi un gateway energetico e informativo.
Sensoristica, telemetria e condition monitoring
Temperatura del trasformatore, vibrazioni, qualità della tensione, armoniche, squilibri di fase: questi parametri, se raccolti con continuità, diventano indicatori predittivi. La sensoristica non è un extra ma un layer fondamentale, per costruire un modello di degrado cumulativo che consente interventi con anticipo.
Supervisione remota e integrazione con piattaforme MES / SCADA
Una cabina 4.0 integra protocolli industriali robusti (Modbus TCP, IEC 61850, OPC UA) in modo da connettersi direttamente alle piattaforme di stabilimento. L’obiettivo non è avere un grafico carino, ma un dato “decisionabile” che abbatta i tempi MOT di fault isolation e ripristino.
Requisiti minimi hardware: trasformatori, quadri, comunicazione dati
Trasformatore ad alta efficienza, quadri MT/BT con misuratori di qualità della potenza, gateway industriali con cybersecurity integrata. Sono elementi che definiscono il baseline di una cabina elettrica coerente con l’Industria 4.0. Una configurazione tradizionale non può generare valore senza questi componenti.
Cabine prefabbricate monoblocco, a pannelli o complete “turnkey”: quale scegliere
Il tema della scelta tra monoblocco, pannelli o soluzioni turnkey non è banale. Perché all’interno del paradigma della cabina elettrica industria 4.0 il tipo di struttura influisce sulle latenze di messa in servizio, sulla sequenza di qualifiche tecniche, sull’integrazione della sensoristica e soprattutto sulla scalabilità futura. Se un impianto ha una roadmap di ampliamento a 24-36 mesi, valutare una cabina monoblocco può avere senso, ma solo se è previsto un perimetro di ingombro che non cambia, perché la riconfigurazione strutturale di un monoblocco non è ottimale per site expansion. Le soluzioni a pannelli, in ottica pura di ingegneria industriale, offrono una modularità che consente di adattare la cabina a vincoli geometrici del sito, spesso non trascurabili nei contesti brownfield. In progetti infrastrutturali dove i tempi di cantiere sono limitati da chiusure operative, la soluzione turnkey (cabina completa e dotata di tutto il layer MT/BT) riduce l’incertezza: non tanto in termini di fornitura materiale, quanto in termini di rischio progettuale e di tempistiche di commissioning.
Per aiutare nella selezione, si può usare una sintesi in ottica di processo. La scelta della cabina deve essere vincolata da almeno tre gruppi di verifica:
• vincolo operativo di sito (spazio, accessi, movimentazione trasformatore);
• livello di evolutività tecnica richiesto (predittiva energetica, integrazione MES);
• scenario temporale e certezza di commissioning.
Applicando questi tre filtri, l’ingegnere può arrivare a una selezione che è industrialmente coerente con i KPI di progetto. In molti casi la variabile critica non è il prezzo della cabina, ma il costo di non disponibilità della linea. I responsabili di stabilimento che operano su automazione continua lo sanno bene: un giorno di fermo linea può valere settimane di investimento aggiuntivo sulla cabina.
La scelta, quindi, non è estetica né formale, ma decisamente guidata dal valore. Una cabina prefabbricata moderna può supportare nativamente l’orchestrazione 4.0 solo se progettata con un modello dati chiaro. Il mercato sta convergendo verso configurazioni pre-bundle che integrano in fabbrica sia la sensoristica sia il gateway di comunicazione. Chiamare tutto “prefabbricato” è riduttivo. Nel linguaggio tecnico più corretto dovremmo parlare di sistemi integrati di trasformazione e connessione intelligenza-dominio elettrico. La cabina è la frontiera in cui il dato entra nel ciclo produttivo.
Normative, certificazioni e conformità per applicazioni 4.0
La cabina elettrica industria 4.0 deve sottostare ad un corpus normativo che, nell’ultimo decennio, è diventato più articolato. Questo non è un aspetto opzionale: l’aderenza normativa è una barriera tecnica e anche economica. I progettisti conoscono bene l’impatto della conformità CEI sulla documentazione e sulla catena di responsabilità. Pensare una cabina come puro volume in cemento armato è un errore concettuale. La cabina per applicazioni 4.0 è un’entità elettrica normata, con meccanismi di controllo, di protezione e di integrazione digitale che devono risultare conformi ai requisiti delle utility, e coerenti con i benchmark CEI per media e bassa tensione.
Prima di entrare nei dettagli di diagnostica intelligente, occorre comprendere che tutti gli attori della filiera (progettista, EPC, costruttore, integratore di automazione) si muovono all’interno di un framework di compatibilità. Per questo la scelta del tipo di cabina non è libera. È vincolata da normative e da contesti d’uso. Un esempio tipico riguarda i siti soggetti a prescrizioni severe di sicurezza elettrica o connessi a reti MT con parametri particolari. Chi lavora su alimentazioni critiche, come aeroporti o data center, sa che margini di adattabilità ridotti o requisiti di schermatura possono rendere non praticabile l’uso di un pannellare classico. Analogamente, i monoblocco possono risultare sottoperformanti in progetti in cui è richiesta un’evoluzione strutturale del sito dopo qualche anno.
Tabella comparativa orientativa di coerenza tecnica:
| Tipologia | Punti di forza | Limiti strutturali | Contesto d’uso prevalente |
|---|---|---|---|
| Monoblocco | stabilità architettonica; rapidità di installazione | ridotta modularità; scarsa riconfigurabilità futura | stabilimenti consolidati con layout stabile |
| A pannelli | modularità; adattabile a vincoli geometrici | necessità di maggiore controllo su fasi di assemblaggio | brownfield e siti con vincoli di ingombro non standard |
| Turnkey completa | riduzione rischio commissioning; tempi certi | costo iniziale più elevato | progetti critici, infrastrutture e Industria 4.0 ad alta disponibilità |
Le normative, quindi, non vanno considerate come barriera bensì come strumento di selezione razionale. Quando si progetta una cabina per Industria 4.0, la conformità non è un passo burocratico ma una leva di protezione dell’investimento.
Vantaggi concreti per l’impianto produttivo
Per un direttore di stabilimento o un project manager incaricato della trasformazione digitale della fabbrica, la cabina elettrica industria 4.0 è uno dei pochi punti fisici in cui la transizione digitale si misura con un impatto economico diretto. Spesso il focus viene posto su robotica, AI o PLC evoluti, ma il vero incremento di disponibilità passa dalla qualità dell’alimentazione e dalla capacità della cabina di anticipare fenomeni critici. Quando una cabina è dotata di telemetria avanzata e gateway industriali, il plant può attivare logiche di manutenzione predittiva: non si attende il guasto, si intercetta la deriva. Questo cambia radicalmente la curva dei costi non programmati. In un caso tipico su impianti altamente automatizzati, una sola giornata di fermo non programmato può superare in valore economico del 20-40% l’intero costo della cabina. Ecco quindi perché questo elemento va visto come investimento strategico.
Riduzione delle perdite e ottimizzazione dei consumi energetici sono un altro vantaggio misurabile. La cabina 4.0 consente di monitorare inefficienze elettriche invisibili in logica tradizionale, come squilibri fra le fasi, armoniche elevate o correnti di neutro anomale. Queste micro-distorsioni, se persistentemente tollerate, erodono margini. Con sistemi avanzati, l’azienda può proporsi obiettivi concreti di riduzione delle perdite tecniche, con azioni correttive basate su dati reali. Non è un concetto astratto: l’energia elettrica è ormai una voce strategica di costo.
Resta poi il tema sicurezza. L’industria 4.0 ha portato una chiara convergenza tra safety, protezione elettrica e cybersecurity. Una cabina dotata di sistemi di rilevazione precoce di archi elettrici, sensori termici, protezioni selettive e comunicazione sicura non è solo più performante, è più sicura per chi opera in stabilimento e riduce il rischio di incidenti. Le norme spingono in questa direzione e la tecnologia oggi consente di applicarle in modo efficiente.
Per orientare chi deve acquistare, ecco 5 passaggi essenziali di pre-valutazione industriale:
• definire livello di disponibilità minimo richiesto e misurabile;
• valutare espandibilità futura del sito e modularità cabina;
• stabilire baseline parametri elettrici da monitorare;
• verificare compatibilità con dati SCADA/MES esistenti;
• considerare tempi di commissioning come vincolo economico e non come formalità.
Checklist operativa per scegliere la cabina elettrica “Industry 4.0 ready”
La cabina elettrica industria 4.0 non si acquista come un elemento standard da listino. Si progetta su baseline reali. I professionisti del settore lo sanno: per valutare correttamente una cabina occorre partire dai KPI industriali, non da un capitolato “tipo”. Un cliente che intende portare in fabbrica un modello di manutenzione predittiva deve scegliere una cabina che non sia solo predisposta a raccogliere dati, ma che consenta di governarli. L’integrazione reale in ambito 4.0 non è un file CSV esportabile, ma un flusso dati che alimenta modelli decisionali.
La checklist operativa rappresenta un metodo che consente di mantenere l’attenzione sui parametri “che contano davvero”. Se la linea lavora su grandi volumi a margine ridotto, la continuità di alimentazione è un asset. Se l’impianto è soggetto a turni h24, la tensione di alimentazione e la sua qualità diventano una metrica non negoziabile. Ogni azienda ha un DNA operativo differente. Per questo la checklist non è universale, ma deve essere costruita su misura.
Chi gestisce oggi impianti industriali sa che la gestione intelligente della cabina MT/BT non è una scelta teorica: è una direttrice industriale che incide sui conti economici. Le soluzioni moderne lavorano sulla minimizzazione del rischio, sulla riduzione delle perdite, sul controllo predittivo di condizioni elettriche critiche. La definizione di “Industry 4.0 ready” ha senso solo se la cabina è progettata, costruita e qualificata in una pipeline che porta dati di qualità al livello di stabilimento. Una cabina non 4.0 è un punto cieco. Una cabina 4.0 è un nodo dati. Chi deve scegliere oggi una cabina deve partire da una premessa solida: la cabina è un elemento strategico del processo industriale e il modo in cui trasforma e distribuisce energia deve essere misurabile. Una checklist corretta consente di ritrovare questa coerenza.
Soluzioni Ediltevere e call to action finale
La cabina elettrica industria 4.0 è il punto di convergenza tra la parte più “hard” dell’infrastruttura elettrica e la parte più “soft” della fabbrica data-driven. Questo è il concetto centrale da trattenere: non è un accessorio opzionale. È una componente strutturale della filiera produttiva moderna. Una cabina che abilita la lettura costante dello stato elettrico, l’analisi dei parametri di qualità della potenza e la previsione delle degradazioni meccaniche ed elettriche non è una cabina più costosa: è una cabina più intelligente, capace di proteggere il valore di linea.
Se sintetizziamo i punti chiave emersi in questo articolo, sono quattro gli elementi che fanno davvero la differenza:
• la cabina intelligente riduce tempi di fermo imprevisto, perché anticipa le criticità;
• abilita modelli predittivi di manutenzione, perché rende misurabili le variabili elettriche rilevanti;
• migliora la qualità dell’energia, con impatto diretto sui margini economici di produzione;
• integra la fabbrica in un framework coerente di Industria 4.0, dove il dato elettrico è parte del controllo di processo.
Ediltevere opera da anni su prefabbricati elettrici industriali, ma il vero valore sta nella capacità di progettare e produrre cabine su specifica esigenza di sito, dimensionate e pre-configurate per l’integrazione MES/SCADA, e ottimizzate per la messa in servizio con tempi certi. Progettare con Ediltevere significa avere un partner che comprende che il “concreto” della cabina è solo la superficie, mentre l’infrastruttura dati è il cuore industriale della trasformazione. Ogni cabina progettata è un elemento che permette alle imprese di tradurre la trasformazione digitale in redditività.
L’azienda che oggi vuole evolvere verso una filiera produttiva 4.0, deve misurare la qualità della sua energia. È da qui che inizia la transizione vera. Una cabina moderna, sensorizzata, integrata, rende possibile ciò che fino a pochi anni fa era impossibile: rendere visibile l’invisibile. Le cabine intelligenti non sono una visione futuristica, sono una realtà già disponibile.
Contatta Ediltevere per un preventivo personalizzato, e richiedi la scheda tecnica della soluzione più adatta al tuo impianto. La prossima linea produttiva che non si ferma grazie a una cabina intelligente, potrebbe essere la tua.
