Cabina Elettrica RFI: Norme e Requisiti Tecnici

La cabina elettrica RFI è un’infrastruttura fondamentale per l’alimentazione e la distribuzione dell’energia elettrica lungo la rete ferroviaria nazionale. Deve rispettare specifiche tecniche interne RFI, oltre alle norme CEI e alle direttive sulla sicurezza elettrica e continuità di servizio, in quanto impiegata in ambienti ad alta criticità operativa come stazioni, apparati di segnalamento, sistemi di telecomando e gestione scambi.

Cos’è una Cabina Elettrica RFI e a cosa serve

Funzioni principali

Una cabina elettrica RFI non è un semplice punto di trasformazione elettrica, ma un’infrastruttura altamente specializzata progettata per garantire alimentazione continua, selettiva e monitorabile agli apparati ferroviari. La prima funzione è la ricezione dell’energia da rete pubblica o da linee dedicate MT/BT con protocolli coordinati con il gestore di rete e con il sistema elettrico ferroviario. La cabina è spesso dotata di scomparti MT con interruttori sezionatori o interruttori automatici sotto vuoto, coordinati con protezioni direzionali e relè configurati secondo parametri imposti da RFI per evitare disservizi alla circolazione treni.

La trasformazione dell’energia avviene tramite trasformatori MT/BT o MT/MT, a seconda del tipo di apparati collegati. I trasformatori devono essere certificati per ambienti ferroviari e dotati di sistemi di raffreddamento e protezioni differenziali integrate, predisposti per rilevare guasti a massa o sovraccarichi. Una parte fondamentale è la protezione selettiva degli apparati ferroviari (ACEI, ACC, SCMT, apparati TLC), che devono continuare a funzionare anche in caso di interruzione parziale della linea elettrica. Per questo motivo è imposta una logica di ridondanza con doppio arrivo linea e automatismo ATS (Automatic Transfer Switch) che commuta l’alimentazione senza interruzioni percepibili.

Un’altra funzione cruciale è l’integrazione con il sistema di telecontrollo SCADA, che consente alla sala operativa RFI di verificare in tempo reale stato degli interruttori, parametri elettrici, temperatura quadri e stato UPS. L’interfaccia deve essere compatibile con i protocolli IEC 60870-5-104 o Modbus TCP/IP, con invio di log e storicizzazione degli eventi. Ogni evento deve essere associato a un codice conforme alla matrice guasto RFI, così che il personale manutentivo sappia intervenire con rapidità. Infine, la cabina deve essere in grado di isolare sezioni per consentire interventi su parti di linea senza disalimentare l’intero impianto ferroviario, mantenendo operativi i sottosistemi vitali come segnalamento e sicurezza.

Applicazioni tipiche lungo la rete ferroviaria

Le cabine elettriche RFI vengono installate in punti strategici della rete ferroviaria per alimentare diverse categorie di apparati critici. La prima applicazione riguarda le stazioni ferroviarie e gli impianti periferici: qui la cabina alimenta quadri per illuminazione banchine, apparati di annunci sonori, sistemi di videosorveglianza, segnaletica dinamica e sistemi di controllo accessi. Questi impianti devono funzionare senza interruzione, soprattutto nelle stazioni impresenziate, motivo per cui le cabine sono dotate di UPS ferroviari con batterie potenziate e monitoraggio remoto della capacità residua.

Nei sistemi di segnalamento e blocco automatico (BA, BCA, ACEI, ACC-M), la cabina elettrica ha un ruolo di importanza critica: alimenta i relè di sicurezza, i circuiti di binario e le logiche centrali di segnalamento, che sono certificati SIL4 e non possono subire microinterruzioni. Per questo motivo è obbligatorio prevedere una doppia linea di alimentazione BT o una ridondanza di trasformatori, con continuità garantita da UPS certificati per ambienti ferroviari, che dispongono di scambio termico ottimizzato e batterie ad alta efficienza per installazioni in siti remoti.

Le cabine RFI sono inoltre installate presso postazioni TLC e nodi di rete in fibra ottica, dove alimentano apparati di trasmissione per la comunicazione tra treni, stazioni e posti di controllo centrale. In queste applicazioni viene richiesta la presenza di impianti di climatizzazione attivi o passivi, con sensori di temperatura collegati al sistema SCADA per evitare surriscaldamenti. Infine, nel caso delle cabine TE per la trazione elettrica, la cabina alimenta sistemi di sezionamento linea a 3 kV CC o 25 kV CA, integrati con dispositivi di protezione e blocco che consentono l’intervento rapido in caso di anomalia della linea di contatto. Questi impianti sono soggetti a capitolati tecnici RFI molto specifici e a prove di collaudo con tecnici autorizzati RFI presenti in sito.

Normative di riferimento per una Cabina Elettrica RFI

Normative CEI applicabili

Per essere accettata da Rete Ferroviaria Italiana, una cabina elettrica deve rispettare una combinazione di normative CEI e regolamenti interni RFI, poiché l’ambiente ferroviario è classificato come ambiente ad alto rischio tecnologico. La CEI 0-16 stabilisce le condizioni tecniche per la connessione degli impianti alla rete MT, definendo obblighi come relè di protezione certificati, soglie di sgancio, prove di funzionamento documentate e presenza di interruttori automatizzati sotto carico. Ogni cabina destinata a uso ferroviario deve disporre di sezionamento visibile, dispositivo di interblocco meccanico e elettrico e targatura conforme ai sistemi di codifica RFI.

La CEI 11-27, che disciplina la sicurezza dei lavori elettrici, assume un valore ancora più stringente quando applicata in ambito ferroviario. RFI richiede che il personale che accede alla cabina sia qualificato PES o PAV con attestato riconosciuto, e che siano sempre presenti cartelli di identificazione linee TE, sezionatori RFI e sistemi di esclusione a chiave (lockout/tagout ferrovia).

La CEI EN 62271-200 definisce i requisiti per i quadri MT in ambienti speciali, imponendo un grado di tenuta all’arco interno (IAC) adeguato all’utilizzo ferroviario, tipicamente classificato come IAC AFLR 20 kA/1s, con segregazione LSC2B per consentire la manutenzione su sezioni del quadro mantenendo in tensione le altre. Questo requisito è imposto per garantire la continuità di alimentazione dei sistemi di segnalamento e sicurezza treni (SCMT, ACC, ACEI).

Infine, la CEI 78-17 obbliga il gestore dell’infrastruttura a predisporre un piano manutentivo programmato con cicli ispettivi semestrali o annuali, registrati su registro digitale validato RFI, con filtri aria, sistema climatico e apparecchiature di sovrappressione controllate periodicamente. Non rispettare questi protocolli può portare a esclusione dai piani di qualifica fornitori RFI e blocco tecnico alla presa in carico in esercizio.

Specifiche tecniche interne RFI – Estensione tecnica

Oltre alle normative CEI, RFI applica propri capitolati tecnici interni, indicati con sigle come IFS (Istruzioni Funzionali di Sistema), RFI/TC (Telecomandi) e RT (Requisiti Tecnologici) che definiscono in maniera vincolante ogni aspetto della cabina. Il primo blocco riguarda le caratteristiche costruttive del manufatto, che deve essere antisfondamento, impermeabile, dotato di drenaggio integrato e di predisposizione per ingresso cavi secondo codifica RFI. Le guarnizioni e i sistemi di aerazione devono rispettare classi specifiche di resistenza agli agenti atmosferici e ai depositi di polveri ferrose tipici dell’ambiente ferroviario.

Per quanto riguarda i quadri elettrici, i capitolati RFI impongono che ogni sezione sia marcata con codici univoci riportati sui disegni esecutivi, correlati a file digitali in formato XML o CSV compatibili con software RFI per l’integrazione in sistemi SCADA. Ogni cavo deve seguire una numerazione progressiva codificata secondo matrici RFI e deve essere identificabile anche in assenza di schema cartaceo. Il sistema di protezione deve essere integrato con relè intelligenti comunicanti, con uscite digitali per telediagnosi, protocolli IEC 60870-5-104, IEC 61850 o Modbus TCP/IP, e predisposizione per automatismi ATS e segnalazione remota guasti.

Gli standard per il telecontrollo e l’invio allarmi prevedono che ogni evento (ad esempio apertura interruttore, sovratemperatura quadro, batteria UPS sotto soglia) generi telegrammi di allarme codificati secondo tabella RFI TC-128, così da essere riconosciuti immediatamente dalla sala di telegestione.

Infine, è obbligatoria la conformità ai sistemi di alimentazione ridondata: RFI richiede la presenza di doppio trasformatore o doppia linea con automatismo di commutazione, e possibilità di esclusione manuale con blocco certificato. Solo rispettando queste condizioni la cabina può essere ammessa al collaudo tecnico RFI e inserita nel sistema infrastrutturale nazionale.

Classificazione e tipologie di Cabina Elettrica RFI

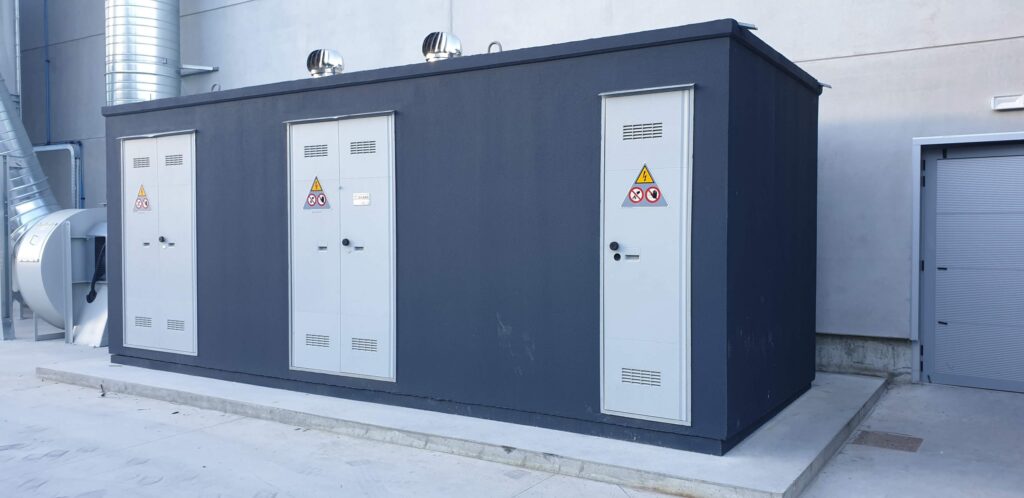

Cabina Elettrica RFI prefabbricata in cemento armato

La cabina elettrica RFI prefabbricata in cemento armato è la soluzione più utilizzata per installazioni permanenti lungo la rete ferroviaria, soprattutto in contesti esposti a rischio vandalico, urti accidentali o condizioni ambientali avverse. La struttura deve essere antisfondamento e certificata per resistere a tentativi di effrazione, secondo livelli di sicurezza RFI che prevedono resistenza meccanica certificata, blindatura dei punti di accesso e serrature compatibili con il sistema chiavi ferroviario. La porta blindata è dotata di cilindro a profilo europeo con codifica RFI, doppio punto di chiusura e sensore apertura porta integrato nel sistema di allarme tecnico.

Il corpo della cabina, realizzato in cemento vibrato o armato con rinforzi in acciaio zincato, deve garantire un elevato grado di protezione IP54 o superiore, con predisposizione per ventilazione forzata e sistemi di deumidificazione, dato che l’ambiente ferroviario è soggetto a forti escursioni termiche e presenza di polveri ferrose provenienti dalla frenatura dei convogli. RFI specifica che il tetto deve essere dotato di inclinazione antistagnazione con sistema di raccolta acque e predisposizione per l’installazione di un impianto parafulmine o scaricatori di sovratensione collegati a nodo di terra certificato.

All’interno sono presenti canaline passacavi modulari, pavimentazione in resina antistatica e predisposizione per passaggio cavi MT e BT tramite pressacavi con codifica univoca. Tutti gli elementi interni, comprese mensole quadri, supporti UPS, unità di condizionamento o sistemi di raffreddamento a scambio termico, devono essere installati secondo le quote di riferimento riportate nei capitolati IFS e RT RFI, per permettere una manutenzione rapida e tracciata dai tecnici certificati.

Cabina tecnica metallica modulare

La cabina tecnica metallica modulare RFI viene adottata nei casi in cui sia necessario un allestimento rapido in cantiere ferroviario o in presenza di potenziamenti linea, ad esempio durante interventi di adeguamento tecnologico su sistemi ACC, ACEI o reti TLC. La struttura è solitamente realizzata in lamiera zincata a caldo con trattamento anticorrosione e verniciatura epossidica certificata RFI RAL, con spessore rinforzato e profili angolari rigidificanti per resistere alle vibrazioni indotte dal transito ferroviario.

Queste cabine sono progettate per essere movimentate facilmente tramite autogru o tramite convogli ferroviari con pianali attrezzati, grazie alla presenza di ganci di sollevamento certificati e punti di ancoraggio con codifica di posizionamento RFI. La modularità consente di predisporre moduli separati per quadri MT, BT e moduli telecomunicazioni, con pannellature interne removibili per ispezioni tecniche rapide. Anche in questo caso, RFI impone l’obbligo di etichettatura dei cablaggi e dei passaggi cavi secondo matrici RFI TC/128, affinché il personale di manutenzione possa identificare immediatamente le linee in esercizio, quelle ridondate e quelle isolate.

La cabina metallica deve includere sistemi di ventilazione passiva o attiva con filtri ad alta efficienza antipolvere, e in casi di siti remoti viene installato un sistema di climatizzazione inverter con monitoraggio remoto assorbimenti integrato nel SCADA ferroviario. I pavimenti possono essere sopraelevati per passaggio cavi in blindotubo e dotati di morsetterie in acciaio inox resistenti all’ossidazione. La facilità di manutenzione è una caratteristica obbligatoria: per questo ogni parete deve avere sportelli di ispezione rapida con apertura dall’interno e sensori antintrusione collegati a sistema di allarme tecnico.

Cabine TE – Trazione Elettrica

Le cabine TE (Trazione Elettrica) sono un caso specifico all’interno delle cabine elettriche RFI, progettate esclusivamente per la gestione dell’alimentazione della linea aerea di contatto (catenaria) a 3 kV CC o 25 kV CA, a seconda della tratta ferroviaria. Queste cabine gestiscono l’energia destinata alla trazione dei convogli e devono essere dotate di sezionatori motorizzati, interruttori rapidi e protezioni a tempo inverso coordinate con relè direzionali, al fine di evitare cadute di tensione improvvise o ritorni di corrente verso il sistema di distribuzione.

Ogni cabina TE è dotata di sistemi di blocco e interblocco che impediscono l’attivazione del sezionatore se non sono rispettate determinate condizioni di sicurezza. Le operazioni di manovra possono essere eseguite in locale o da Posto Centrale tramite telegestione, ed è obbligatoria la presenza di una segnaletica di stato in tempo reale riportata sul sistema SCADA ferroviario. Una caratteristica fondamentale è la presenza del circuito di terra mobile e dei puntali di messa a terra certificati, che consentono l’intervento in sicurezza durante lavori su linea in tensione.

RFI impone che i componenti interni alle cabine TE siano certificati secondo standard ferroviari specifici, con prove di resistenza a fulminazioni atmosferiche, sovracorrenti e microinterruzioni. Il quadro di trazione deve essere dotato di registratore eventi integrato, che memorizza automaticamente ogni comando impartito, ogni apertura interruttore e ogni variazione di tensione. Questo log viene trasmesso in formato codificato XML o IEC compatibile con piattaforme RFI, così da poter essere analizzato in caso di anomalia.

Le cabine TE sono inoltre predisposte per l’installazione di trasformatori di misura ad alta precisione, indicatori di isolamento, sistemi di scarico sovratensione e scaricatori tipo Ex d RFI, con accessi fisici controllati tramite badge ferroviario e sigilli antimanomissione. Solo dopo il collaudo in presenza di tecnico autorizzato RFI Energia la cabina può essere collegata alla linea di trazione.

Requisiti tecnici obbligatori per la conformità RFI

Cabina Elettrica RFI prefabbricata in cemento armato

La cabina elettrica RFI prefabbricata in cemento armato è la soluzione più utilizzata per installazioni permanenti lungo la rete ferroviaria, soprattutto in contesti esposti a rischio vandalico, urti accidentali o condizioni ambientali avverse. La struttura deve essere antisfondamento e certificata per resistere a tentativi di effrazione, secondo livelli di sicurezza RFI che prevedono resistenza meccanica certificata, blindatura dei punti di accesso e serrature compatibili con il sistema chiavi ferroviario. La porta blindata è dotata di cilindro a profilo europeo con codifica RFI, doppio punto di chiusura e sensore apertura porta integrato nel sistema di allarme tecnico.

Il corpo della cabina, realizzato in cemento vibrato o armato con rinforzi in acciaio zincato, deve garantire un elevato grado di protezione IP54 o superiore, con predisposizione per ventilazione forzata e sistemi di deumidificazione, dato che l’ambiente ferroviario è soggetto a forti escursioni termiche e presenza di polveri ferrose provenienti dalla frenatura dei convogli. RFI specifica che il tetto deve essere dotato di inclinazione antistagnazione con sistema di raccolta acque e predisposizione per l’installazione di un impianto parafulmine o scaricatori di sovratensione collegati a nodo di terra certificato.

All’interno sono presenti canaline passacavi modulari, pavimentazione in resina antistatica e predisposizione per passaggio cavi MT e BT tramite pressacavi con codifica univoca. Tutti gli elementi interni, comprese mensole quadri, supporti UPS, unità di condizionamento o sistemi di raffreddamento a scambio termico, devono essere installati secondo le quote di riferimento riportate nei capitolati IFS e RT RFI, per permettere una manutenzione rapida e tracciata dai tecnici certificati.

Cabina tecnica metallica modulare

La cabina tecnica metallica modulare RFI viene adottata nei casi in cui sia necessario un allestimento rapido in cantiere ferroviario o in presenza di potenziamenti linea, ad esempio durante interventi di adeguamento tecnologico su sistemi ACC, ACEI o reti TLC. La struttura è solitamente realizzata in lamiera zincata a caldo con trattamento anticorrosione e verniciatura epossidica certificata RFI RAL, con spessore rinforzato e profili angolari rigidificanti per resistere alle vibrazioni indotte dal transito ferroviario.

Queste cabine sono progettate per essere movimentate facilmente tramite autogru o tramite convogli ferroviari con pianali attrezzati, grazie alla presenza di ganci di sollevamento certificati e punti di ancoraggio con codifica di posizionamento RFI. La modularità consente di predisporre moduli separati per quadri MT, BT e moduli telecomunicazioni, con pannellature interne removibili per ispezioni tecniche rapide. Anche in questo caso, RFI impone l’obbligo di etichettatura dei cablaggi e dei passaggi cavi secondo matrici RFI TC/128, affinché il personale di manutenzione possa identificare immediatamente le linee in esercizio, quelle ridondate e quelle isolate.

La cabina metallica deve includere sistemi di ventilazione passiva o attiva con filtri ad alta efficienza antipolvere, e in casi di siti remoti viene installato un sistema di climatizzazione inverter con monitoraggio remoto assorbimenti integrato nel SCADA ferroviario. I pavimenti possono essere sopraelevati per passaggio cavi in blindotubo e dotati di morsetterie in acciaio inox resistenti all’ossidazione. La facilità di manutenzione è una caratteristica obbligatoria: per questo ogni parete deve avere sportelli di ispezione rapida con apertura dall’interno e sensori antintrusione collegati a sistema di allarme tecnico.

Cabine TE – Trazione Elettrica

Le cabine TE (Trazione Elettrica) sono un caso specifico all’interno delle cabine elettriche RFI, progettate esclusivamente per la gestione dell’alimentazione della linea aerea di contatto (catenaria) a 3 kV CC o 25 kV CA, a seconda della tratta ferroviaria. Queste cabine gestiscono l’energia destinata alla trazione dei convogli e devono essere dotate di sezionatori motorizzati, interruttori rapidi e protezioni a tempo inverso coordinate con relè direzionali, al fine di evitare cadute di tensione improvvise o ritorni di corrente verso il sistema di distribuzione.

Ogni cabina TE è dotata di sistemi di blocco e interblocco che impediscono l’attivazione del sezionatore se non sono rispettate determinate condizioni di sicurezza. Le operazioni di manovra possono essere eseguite in locale o da Posto Centrale tramite telegestione, ed è obbligatoria la presenza di una segnaletica di stato in tempo reale riportata sul sistema SCADA ferroviario. Una caratteristica fondamentale è la presenza del circuito di terra mobile e dei puntali di messa a terra certificati, che consentono l’intervento in sicurezza durante lavori su linea in tensione.

RFI impone che i componenti interni alle cabine TE siano certificati secondo standard ferroviari specifici, con prove di resistenza a fulminazioni atmosferiche, sovracorrenti e microinterruzioni. Il quadro di trazione deve essere dotato di registratore eventi integrato, che memorizza automaticamente ogni comando impartito, ogni apertura interruttore e ogni variazione di tensione. Questo log viene trasmesso in formato codificato XML o IEC compatibile con piattaforme RFI, così da poter essere analizzato in caso di anomalia.

Le cabine TE sono inoltre predisposte per l’installazione di trasformatori di misura ad alta precisione, indicatori di isolamento, sistemi di scarico sovratensione e scaricatori tipo Ex d RFI, con accessi fisici controllati tramite badge ferroviario e sigilli antimanomissione. Solo dopo il collaudo in presenza di tecnico autorizzato RFI Energia la cabina può essere collegata alla linea di trazione.

Sicurezza, accessi e manutenzione

Accesso riservato a tecnici autorizzati RFI

L’accesso a una cabina elettrica RFI è rigidamente regolamentato. Non è consentito l’ingresso a personale generico di cantiere o a tecnici non accreditati. Per poter accedere, è necessario essere tecnico riconosciuto da RFI tramite sistema badge ferroviario, rilasciato solo dopo registrazione nei sistemi interni e associazione a un’impresa qualificata presente nell’Albo Fornitori RFI. Ogni ingresso è monitorato tramite lettore badge NFC o RFID collegato alla piattaforma di supervisione, che registra data, ora e identità dell’operatore, associando l’accesso a un ordine di lavoro o ticket manutentivo ufficiale.

In aggiunta, il personale deve possedere qualifica PES/PAV o PEI, ai sensi della norma CEI 11-27, ma con estensione ferroviaria: RFI richiede formazione aggiuntiva su sicurezza linea TE, rischi da tensioni di ritorno e manovra sezionatori ferroviari. L’ingresso è inoltre subordinato alla procedura di messa fuori servizio o messa in sicurezza parte di impianto, con l’obbligo di compilare Modulo di Autorizzazione Intervento (MAI) su piattaforma RFI o dispositivo portatile collegato alla centrale.

Ogni cabina è dotata di sensori di apertura porta collegati al sistema di telegestione, con invio immediato di allarme in caso di accesso non autorizzato. All’interno devono essere esposti cartelli tecnici RFI con codici di riferimento, numeri per emergenze ferrovia e QR code collegato al fascicolo tecnico digitale. L’identificazione del tecnico non termina con l’ingresso fisico: ogni operazione su quadri o sezionatori deve essere registrata tramite tablet di manutenzione o terminale locale, collegato al registro eventi RFI, al fine di garantire tracciabilità completa e accountability tecnica.

Piano di manutenzione programmata CEI 78-17

La norma CEI 78-17 impone un piano di manutenzione programmata per cabine elettriche MT/BT, ma in ambito ferroviario questa norma viene integrata con protocolli RFI dedicati, che prevedono una frequenza di controllo più intensa rispetto ad una cabina industriale standard. Una cabina elettrica RFI deve essere oggetto di verifica ispettiva semestrale, durante la quale vengono controllati serraggi morsetti, stato isolamento cavi, funzionalità relè, integrità filtri aria e stato UPS. Ogni intervento deve essere tracciato digitalmente e associato al codice ID tecnico dell’operatore, senza possibilità di compilazione manuale su libretti cartacei non registrati.

Durante le verifiche obbligatorie, i tecnici devono analizzare le curve di intervento dei relè di protezione confrontandole con le soglie previste da RFI Energia, con l’obbligo di redigere un Report di Taratura firmato digitalmente e archiviato su piattaforma RFI SIGE (Sistema Informativo Gestione Energie). Se la cabina è dotata di UPS ferroviario o gruppo elettrogeno di emergenza, deve essere effettuato un test di autonomia con disconnessione simulata linea, per verificare che il sistema garantisca il tempo minimo di backup previsto dal capitolato (solitamente ≥120 minuti per apparati SCMT, ACEI e TLC).

Il controllo dell’impianto di climatizzazione e filtraggio aria è parte essenziale della manutenzione. In ambiente ferroviario è comune l’accumulo di polveri metalliche da abrasione dei freni e depositi di particolato conduttivo, che possono compromettere l’isolamento dei quadri. Per questo RFI obbliga all’uso di filtri antipolvere certificati con indicatore visivo di saturazione e prevede la sostituzione programmata a intervalli fissi, non solo su segnalazione guasto. Il mancato rispetto di questo punto è tra le cause più frequenti di rigetto collaudativo da parte di RFI.

Procedure di collaudo e consegna verso RFI

Perfetto, procedo ampliando le fasi di accettazione tecnica e la documentazione richiesta, con uno sviluppo di circa 300 parole per ciascuna sezione, orientato sia al posizionamento SEO tecnico che alla spendibilità commerciale in gare RFI.

Fasi di accettazione tecnica RFI

L’iter di accettazione di una cabina elettrica RFI segue una procedura rigidamente definita dai capitolati di collaudo ferroviario. La prima fase è la verifica documentale del progetto, che deve riportare il timbro di approvazione RFI, rilasciato solo dopo un’analisi tecnica da parte dell’ufficio Energia o TLC competente per linea ferroviaria e tratta geografica. La documentazione deve essere caricata tramite portale RFI dedicato (es. SIGE o piattaforma Gare RFI Digital Twin) ed è verificata da un Direttore Lavori Ferroviario o tecnico di riferimento RFI.

Successivamente si procede al FAT (Factory Acceptance Test) presso il costruttore dei quadri MT/BT. Durante questo collaudo, RFI verifica che i quadri rispettino segregazione LSC, grado IAC, codifica morsetti e relè certificati, con prove pratiche di apertura interruttori, simulazione guasti e verifica comunicazione SCADA. Solo dopo esito positivo del FAT è consentito procedere con spedizione in sito.

La fase successiva è il SAT (Site Acceptance Test), che avviene in campo, con presenza obbligatoria di tecnico RFI, responsabile del rilascio del verbale di accettazione. Durante questa fase vengono testate le interfacce di telecontrollo, l’effettivo invio degli allarmi RFI e la rispondenza dei quadri alla codifica dei cavi di linea e sezionamento.

Al termine del SAT viene redatto il Verbale di Messa in Esercizio, documento ufficiale che attesta la conformità e consente l’inserimento della cabina nel database infrastrutturale RFI, con assegnazione di ID univoco collegato a sistema di manutenzione predittiva. Senza questo verbale, la cabina viene considerata non attiva e non autorizzata alla connessione permanente.

Documentazione richiesta da RFI

Per ottenere la validazione completa, RFI richiede una documentazione tecnica estremamente dettagliata, organizzata in formati compatibili con i sistemi informativi interni. Tra i documenti fondamentali vi è lo schema elettrico unifilare e planimetrico, che deve riportare con precisione posizione quadri, punti di sezionamento, percorsi cavi e numerazione morsetti secondo matrici RFI TC/128. Non è accettata documentazione generica: la codifica deve rispettare standard ferroviari, con identificazione dei circuiti per SCMT, ACC, ACEI, TLC, tensione servizi ausiliari, UPS e ingresso MT.

L’elenco codifica cavi e morsetti deve essere fornito in formato tabellare digitale (CSV/XLS o XML) per essere importabile nei sistemi RFI di diagnostica. Ogni cavo deve avere codice univoco, descrizione linea, destinazione, tipo di isolamento e classe di reazione al fuoco conforme a EN 45545 applicata al contesto ferroviario elettrico.

Le certificazioni materiali, incluse dichiarazioni di conformità CE/CEI e attestazioni di resistenza fuoco e dispersione devono essere allegate con riferimenti incrociati al quadro e al componente. In aggiunta, RFI richiede un documento denominato “Dichiarazione di Compatibilità con Specifiche RFI”, nel quale il produttore attesta che componenti elettrici, relè, UPS e presse cavi sono omologati per ambiente ferroviario e testati secondo test vibrazionali, shock termico ed interferenze EMC compatibili con apparati ferroviari.

Infine, è obbligatorio fornire il Piano di Manutenzione Digitale, con lista ricambi, intervalli manutentivi e codici prodotto, così che le future operazioni possano essere tracciate con sistema RFID orario collegato alla banca dati manutenzione RFI. La mancanza o incompletezza documentale è una delle principali cause di ritardo nella messa in esercizio e rigetto in fase di collaudo.

Fornitura e appalti RFI: cosa cambia rispetto a una cabina standard

Molte aziende che producono cabine elettriche prefabbricate non sono automaticamente idonee a forniture per RFI. La differenza è sostanziale:

Conclusioni

Una cabina elettrica RFI non è una semplice cabina di distribuzione. Si tratta di un’infrastruttura ad alta affidabilità integrata in una rete critica nazionale, con standard di sicurezza, continuità e interoperabilità molto più elevati rispetto agli impianti industriali tradizionali.

Per le aziende che partecipano ad appalti e gare ferroviarie, essere in grado di fornire cabine conformi alle specifiche RFI significa aumentare l’indice di qualificazione, accedere a gare a maggior valore economico e consolidare la propria presenza nel settore dell’infrastruttura ferroviaria nazionale.
