Cabina MT radiale vs cabina in anello: analisi tecnica approfondita

Quando si confrontano una cabina MT con schema radiale e una cabina in anello, l’errore più comune è pensare di trovarsi davanti a due semplici varianti dello stesso manufatto prefabbricato. In realtà, il punto decisivo non è solo la struttura della cabina, ma il modo in cui l’energia entra, viene distribuita e può essere mantenuta in servizio in caso di guasto, manutenzione o ampliamento dell’impianto. Per questo la scelta non va affrontata come una preferenza astratta, ma come una decisione tecnica che incide su continuità di esercizio, protezioni, costi, gestione operativa e qualità del preventivo. Capire fin dall’inizio questa differenza aiuta a evitare confronti fuorvianti e a impostare una richiesta di offerta molto più affidabile.

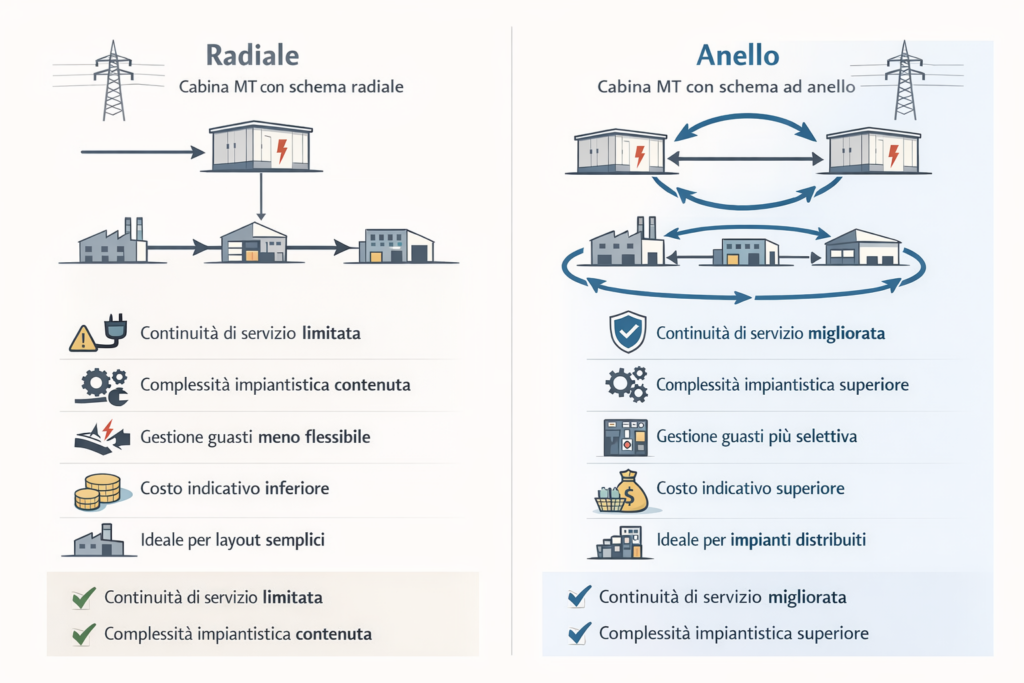

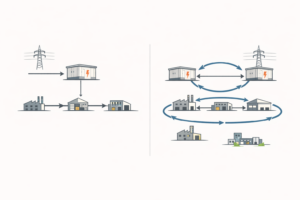

Radiale o anello: la differenza in 30 secondi

Lo schema radiale è in genere più lineare, più semplice da gestire e spesso più economico, ma offre meno flessibilità in caso di guasto o manutenzione.
Lo schema in anello, invece, aiuta a gestire meglio continuità di servizio, sezionamenti e tratte distribuite, ma richiede più attenzione su protezioni, manovre e configurazione complessiva.
La scelta corretta dipende da criticità dei carichi, layout dell’impianto, continuità richiesta e perimetro reale della fornitura.

Che cosa cambia davvero tra schema radiale e schema in anello

Nello schema radiale l’alimentazione segue una logica più diretta: il flusso di energia arriva alla cabina e prosegue verso i carichi secondo una struttura meno articolata, con minori punti di interconnessione e una lettura impiantistica generalmente più semplice. Questo, nella pratica, significa spesso meno apparecchiature, minore complessità di manovra e un’impostazione che può risultare più economica a parità di esigenze. È una soluzione che trova il proprio ambito ideale quando il layout del sito è abbastanza lineare, i carichi non richiedono livelli elevati di ridondanza e un fermo circoscritto dell’impianto è tecnicamente gestibile senza effetti rilevanti sulla continuità del servizio.

Lo schema in anello nasce invece per migliorare la continuità di esercizio e la flessibilità della rete, soprattutto quando un’interruzione totale dell’alimentazione ha un impatto più critico sulla produzione, sull’erogazione del servizio o sulla gestione dell’impianto. La logica entra-esci consente infatti di strutturare la distribuzione in modo più elastico, facilitando sezionamenti, rialimentazioni e gestione di tratte differenti in contesti più complessi. Questo vantaggio, però, non è gratuito: richiede una maggiore attenzione nella definizione degli scomparti MT, delle manovre e delle logiche di protezione, e in molti casi comporta una complessità impiantistica superiore rispetto a una configurazione radiale semplice.

La vera differenza, quindi, non riguarda soltanto quale cabina prefabbricata scegliere, ma quale architettura elettrica si sta costruendo intorno al manufatto. Cambiano gli scomparti, il modo in cui si gestiscono guasti e manutenzioni, il coordinamento delle protezioni e, in determinati casi, anche il rapporto con le specifiche del distributore o con il progetto generale dell’impianto. Per questo nessuna delle due soluzioni è migliore in assoluto: va valutata rispetto a continuità richiesta, rete disponibile, configurazione dei carichi e criteri di esercizio. Se il quadro tecnico non è ancora definito, conviene partire da una raccolta requisiti chiara e confrontare le cabine prefabbricate MT/BT già impostate sul caso reale, così da arrivare a un preventivo più coerente e meno approssimativo.

Come scegliere lo schema più adatto

Prima di scegliere, conviene porsi tre domande:

• quanto pesa un fermo impianto, anche breve;
• quanto la rete interna sia semplice o distribuita;
• se il progetto richieda verifiche più spinte su protezioni, coordinamento e specifiche del gestore.

Quando queste tre variabili sono chiare, il confronto tra radiale e anello diventa molto più attendibile.

Il primo criterio da considerare è molto concreto: quanto è accettabile interrompere l’alimentazione, e con quali conseguenze? In un impianto dove i carichi sono poco critici, oppure dove un fermo temporaneo può essere gestito senza effetti rilevanti, uno schema radiale può risultare pienamente adeguato. Se invece si parla di processi continui, infrastrutture sensibili, impianti energetici o utenze dove anche una breve interruzione produce costi elevati o blocchi di servizio, il confronto cambia. In questi casi non basta chiedersi quale soluzione costi meno in partenza: bisogna valutare quanto pesa, nel tempo, la minore continuità di esercizio e quanto sia importante poter isolare un problema senza fermare un’area più ampia del necessario.

Il secondo criterio riguarda la forma reale dell’impianto. Numero di punti da alimentare, distanza tra le utenze, articolazione del sito, possibilità di sezionare aree diverse e prospettive di espansione incidono in modo diretto sulla scelta. In un contesto compatto, con distribuzione semplice e carichi concentrati, uno schema radiale può offrire una risposta chiara e proporzionata, senza introdurre una complessità che poi non produce un vantaggio concreto. Al contrario, quando la rete interna è più distribuita, deve servire zone differenti o richiede maggiore flessibilità nella gestione delle tratte, l’anello può avere più senso. La configurazione più evoluta, però, non coincide automaticamente con la più utile: se il layout non la giustifica, rischia solo di aumentare complessità e costo.

C’è poi un livello più tecnico che non andrebbe trascurato, soprattutto nelle valutazioni avanzate: la scelta dello schema incide anche sul comportamento delle protezioni e sulle verifiche di coordinamento. Non serve trasformare questa fase in un’analisi specialistica troppo estesa, ma è importante capire che radiale e anello non si equivalgono dal punto di vista della selettività, delle correnti di corto circuito e delle logiche di esercizio in caso di anomalia. Per questo il criterio economico, preso da solo, non basta mai: una soluzione apparentemente più semplice può rivelarsi inadatta se non risponde alle condizioni di sicurezza, continuità e progetto richieste dal caso specifico.

Continuità, manutenzione e gestione operativa

La differenza tra schema radiale e schema in anello si vede soprattutto quando l’impianto non lavora in condizioni ideali, ma deve affrontare un guasto, una manutenzione programmata o un’anomalia su una tratta. In una configurazione radiale, il punto critico è che l’interruzione tende a propagare i suoi effetti su una porzione più ampia della distribuzione, proprio perché l’alimentazione segue un percorso meno flessibile. In un anello, invece, la possibilità di sezionare in modo più puntuale e di gestire meglio le tratte può ridurre l’estensione del fermo. Questo non significa continuità automatica, ma una maggiore capacità di isolare il problema senza compromettere l’intero assetto di esercizio.

Anche sul piano manutentivo il confronto va letto in modo concreto. Lo schema radiale, nella maggior parte dei casi, risulta più immediato da comprendere, da presidiare e da gestire nelle operazioni ordinarie, proprio perché la catena di alimentazione è meno articolata. Lo schema in anello, invece, può offrire vantaggi quando è necessario intervenire mantenendo attiva parte della rete, ma richiede una maggiore attenzione nella gestione delle manovre, nella sequenza operativa e nel controllo dei dispositivi coinvolti. In altre parole, la flessibilità è reale, ma richiede anche più disciplina tecnica, più chiarezza documentale e una conduzione coerente con il progetto elettrico definito a monte.

È proprio qui che conviene evitare un equivoco frequente: una configurazione più articolata non è automaticamente una configurazione migliore. In impianti compatti, con carichi poco critici o con una distribuzione interna semplice, l’anello può introdurre complessità aggiuntiva senza generare un beneficio operativo proporzionato. Più scomparti, più logiche di esercizio e più variabili di coordinamento hanno senso quando risolvono un’esigenza concreta; altrimenti rischiano di appesantire gestione, manutenzione e costo complessivo. La continuità percepita, quindi, non dipende solo dallo schema scelto, ma anche dalla qualità del progetto elettrico, dalla componentistica installata, dalle protezioni adottate e da come l’impianto viene effettivamente gestito nel tempo.

Norme, gestore di rete e validazione tecnica

Quando si entra nel piano normativo, il riferimento centrale per le connessioni in media tensione è la CEI 0-16. Il punto, però, non è citarla come formula astratta, ma capirne l’impatto pratico: la norma non sceglie automaticamente al posto del progettista se adottare uno schema radiale o un anello, ma definisce il quadro tecnico entro cui quella scelta deve essere verificata. In concreto, questo significa controllare compatibilità della soluzione, logiche di esercizio, documentazione tecnica, interfaccia con le protezioni e coerenza con il progetto complessivo.

Accanto alla norma generale, contano poi le regole tecniche per le connessioni elettriche del gestore di rete e le specifiche applicabili al singolo caso. È qui che molte valutazioni preliminari devono essere confermate: non basta ritenere più adatto uno schema in linea teorica se poi la connessione, il regolamento di esercizio, la documentazione richiesta o le responsabilità tra utente, progettista, fornitore e distributore impongono verifiche ulteriori. In altre parole, la scelta tra radiale e anello va letta anche dentro un perimetro documentale preciso, definito anche dalle regole tecniche di connessione MT del gestore coinvolto. È questo passaggio che distingue una valutazione preliminare utile da una soluzione realmente pronta per essere sviluppata.

Un altro chiarimento importante riguarda il lessico tecnico-commerciale. Una soluzione di cabine omologate E-Distribuzione non coincide automaticamente con la soluzione più corretta per qualunque architettura di impianto, così come una cabina conforme alle norme non equivale, da sola, a una fornitura completa o già validata in ogni dettaglio applicativo. Allo stesso modo, una soluzione chiavi in mano riguarda il perimetro della fornitura e del coordinamento, ma non sostituisce la verifica tecnica del caso reale. Per un produttore che opera su cabine prefabbricate MT/BT, modelli omologati e soluzioni complete, questa distinzione incide direttamente su configurazione, documentazione e responsabilità di progetto. L’articolo può quindi orientare la scelta, ma non sostituisce la validazione progettuale né il confronto con i soggetti tecnici coinvolti.

Omologata, conforme, chiavi in mano: non significano la stessa cosa

• una cabina omologata risponde a specifiche costruttive definite da un determinato gestore o contesto applicativo;
• una cabina conforme rispetta norme e requisiti tecnici di riferimento, ma questo non basta da solo a definirne l’idoneità per ogni progetto;
• una soluzione chiavi in mano riguarda il perimetro della fornitura e del coordinamento operativo.

Confondere questi tre livelli porta spesso a richieste poco precise e confronti economici poco attendibili.

Costi, tempi e differenza tra fornitura base e soluzione completa

Un confronto di prezzo tra schema radiale e schema in anello ha senso solo se si chiarisce prima che cosa si sta confrontando davvero. Il costo, infatti, non dipende dalla sola cabina intesa come involucro prefabbricato, ma dall’insieme di scomparti MT, protezioni, trasformatori, carpenterie, accessori, logiche di manovra e livello di personalizzazione richiesto. Una configurazione in anello, in molti casi, comporta più apparecchiature e una struttura impiantistica più articolata; una radiale, invece, può risultare più lineare. Tuttavia, senza definire dotazioni, funzioni e confine della fornitura, qualsiasi confronto economico resta generico e poco utile.

Anche i tempi vanno letti come un processo, non come la sola durata di produzione del manufatto. In una commessa ben impostata si parte da T0, cioè dalla raccolta dei requisiti iniziali: potenza, continuità richiesta, schema disponibile, vincoli del sito e documentazione già presente. A T1 si verifica la coerenza tecnico-documentale; a T2 si definiscono configurazione e perimetro di fornitura. Solo dopo si entra in T3 con la produzione, quindi T4 con trasporto e posa, T5 con collegamenti e integrazioni, fino a T6 con avviamento e documentazione finale. Questo passaggio è decisivo, perché i ritardi nascono spesso da dati mancanti, revisioni di progetto o perimetri non chiariti, molto più che dalla prefabbricazione in sé.

Per questo motivo, parlare di costi senza chiarire l’offerta rischia di generare confronti fuorvianti. Una fornitura base può comprendere il solo manufatto prefabbricato o il manufatto con parte delle apparecchiature; una soluzione di cabine complete chiavi in mano può includere anche quadri, accessori, trasporto, posa, coordinamento, prove, documentazione o altre attività collegate. Il confronto tra radiale e anello, quindi, ha senso solo se si confrontano soluzioni equivalenti anche nel perimetro della fornitura. Tempi e costi reali cambiano in base a schema elettrico, dotazioni, opere civili, logistica di accesso e interfacce con altri soggetti coinvolti: senza questa chiarezza, il preventivo rischia di essere poco comparabile già in partenza.

Quali dati servono per un preventivo affidabile

Per capire se abbia più senso uno schema radiale o una configurazione in anello, servono prima di tutto alcuni dati minimi affidabili. Non basta indicare una potenza generica: occorre inquadrare destinazione d’uso dell’impianto, tipologia e criticità dei carichi, livello di continuità richiesto e presenza di eventuali vincoli legati al gestore o al distributore. A questo si aggiungono layout del sito, spazi disponibili, accessibilità per trasporto e posa, possibilità di espansione futura e quadro generale dell’impianto. Più queste informazioni sono chiare, più la proposta tecnica sarà coerente e meno esposto sarà il progetto a revisioni successive.

Dati minimi da inviare

Dopo i dati di base, la differenza la fanno i documenti allegati. Uno schema unifilare preliminare, un layout con ingombri e accessi, un capitolato tecnico o le richieste del distributore aiutano a definire con maggiore precisione la configurazione possibile e il perimetro dell’offerta. Sono utili anche informazioni sulle opere civili, sui collegamenti previsti, su eventuali apparecchiature già definite e su vincoli installativi particolari. In pratica, una quotazione affidabile non nasce da una descrizione sommaria, ma dalla qualità del materiale tecnico messo a disposizione in fase iniziale.

Gli errori ricorrenti sono quasi sempre gli stessi: chiedere un prezzo senza chiarire il livello di continuità atteso, confondere una cabina omologata con una configurazione già risolta, non specificare se si cerca una fornitura base o una soluzione completa, trascurare spazi, accessi e vincoli logistici. Un altro problema frequente è inviare documentazione incompleta o non coerente con il reale stato del progetto. In tutti questi casi il rischio è ottenere offerte difficili da confrontare o dover riaprire la configurazione in una fase avanzata. Più il set iniziale di dati è preciso, più il confronto tecnico ed economico diventa rapido, trasparente e realmente utile.

Errori che rallentano il confronto tecnico

• richiedere un prezzo senza specificare continuità attesa;
• inviare documentazione incompleta;
• non chiarire se serve una fornitura base o una soluzione completa;
• sottovalutare accessi e vincoli logistici;
• confondere omologazione e configurazione.

Sono i cinque errori che rendono le offerte meno confrontabili e spesso costringono a riaprire il progetto.

FAQ tecniche prima della scelta finale

Prima della scelta finale, conviene verificare questi punti
Se il confronto tra radiale e anello è ancora aperto, di solito il nodo non è il nome della soluzione ma il quadro tecnico di partenza: continuità richiesta, distribuzione dei carichi, livello di documentazione disponibile, richieste del gestore e perimetro effettivo della fornitura. Le FAQ qui sotto servono proprio a chiarire gli ultimi dubbi più frequenti.

La cabina in anello è sempre preferibile a una cabina radiale?
No. La maggiore continuità e la possibilità di gestire meglio sezionamenti e tratte non rendono automaticamente l’anello la scelta migliore. In molti impianti semplici, con carichi poco critici o layout concentrati, uno schema radiale ben progettato può essere più coerente, più leggibile e anche più proporzionato sul piano economico. La soluzione corretta dipende sempre da criticità dei carichi, tolleranza al fermo, struttura della rete interna, protezioni previste e vincoli del sito.

Lo schema elettrico incide anche sul tipo di cabina prefabbricata da realizzare?
Sì, perché lo schema non è separato dal manufatto. Cambiando configurazione cambiano infatti compartimentazione interna, numero e tipo di scomparti MT, logiche di accesso, dotazioni installate, percorso dei cavi e documentazione tecnica da predisporre. In pratica, non si decide prima la cabina e poi, in un secondo momento, lo schema: le due cose vanno lette insieme. È proprio questo che distingue una scelta generica da una soluzione davvero coerente con l’impianto da servire.

Per confrontare due soluzioni basta il prezzo della cabina?
No, perché il prezzo del solo manufatto non basta a rendere confrontabili due soluzioni. Bisogna considerare anche apparecchiature MT, protezioni, accessori, eventuali trasformatori, opere complementari, trasporto, posa, collegamenti e documentazione inclusa. Inoltre, una configurazione più articolata può avere senso solo se risolve un’esigenza reale di continuità o gestione. Per evitare confronti poco attendibili, conviene partire da una raccolta requisiti chiara e impostare la valutazione su una fornitura definita in modo preciso, non su ipotesi generiche.

Quando serve coinvolgere progettista, distributore o altri soggetti tecnici?
Serve ogni volta che la scelta incide su connessione, protezioni, specifiche del gestore, validazioni tecniche o coordinamento con altre parti d’impianto. Questo accade spesso nei casi con documentazione già avviata, richieste del distributore, configurazioni non standard o necessità di verificare conformità e logiche di esercizio. L’articolo può orientare il confronto tra radiale e anello, ma non sostituisce la verifica tecnica puntuale del progetto né il ruolo del professionista o dei soggetti chiamati a validarlo.

Quali informazioni conviene inviare subito a Ediltevere per ricevere una proposta utile?
Le informazioni più utili sono: destinazione d’uso dell’impianto, potenza richiesta, criticità dei carichi, continuità attesa, schema disponibile, layout del sito, spazi e accessi, eventuale gestore coinvolto e documenti tecnici già presenti. Se ci sono, è bene allegare anche unifilare, planimetrie, capitolato e indicazioni sul perimetro atteso della fornitura. Più il quadro iniziale è preciso, più la proposta sarà coerente sotto il profilo tecnico, economico e documentale. Se l’obiettivo è confrontare correttamente cabine prefabbricate MT/BT, soluzioni omologate o configurazioni più complete, conviene partire da questi dati e richiedere un confronto tecnico impostato sul caso reale.
