Resistenza elettrica: formula e ruolo negli impianti

La resistenza elettrica misura quanto un materiale, un componente o un tratto di circuito si oppone al passaggio della corrente. È uno dei concetti base dell’elettrotecnica e serve per capire formule, calcoli e funzionamento dei circuiti.

Negli impianti reali, però, la resistenza non resta confinata agli esercizi scolastici. Incide su corrente, cadute di tensione, dissipazione di calore, scelta dei conduttori, corretto funzionamento delle protezioni e valutazione delle linee. Per questo va letta sempre dentro il contesto dell’impianto, soprattutto quando si parla di quadri, locali tecnici, cabine MT/BT o predisposizioni elettriche.

L’obiettivo non è sostituire il lavoro del progettista, ma chiarire i principi essenziali: cosa significa resistenza elettrica, come si calcola e perché la formula da sola non basta quando si passa da un circuito teorico a un impianto tecnico.

In breve: la resistenza elettrica si misura in ohm e indica l’opposizione al passaggio della corrente. La formula più nota è R = V / I, ma in un impianto reale contano anche lunghezza delle linee, sezione dei conduttori, temperatura, caduta di tensione, protezioni e condizioni di posa.

Che cos’è la resistenza elettrica

La resistenza elettrica indica l’opposizione che un corpo offre al passaggio della corrente. Se la resistenza è alta, a parità di tensione circola meno corrente; se la resistenza è bassa, la corrente può circolare più facilmente.

La resistenza si indica con la lettera R e si misura in ohm, simbolo Ω. Può riferirsi a un componente specifico, come una resistenza inserita in un circuito, oppure a un tratto di conduttore, un collegamento, una linea o una parte dell’impianto.

Nel Sistema Internazionale, l’ohm corrisponde al rapporto tra volt e ampere:

1 Ω = 1 V/A

Questo significa che un componente ha resistenza di 1 ohm quando una tensione di 1 volt produce una corrente di 1 ampere.

Il valore di resistenza, però, non va considerato come un numero isolato. In un impianto elettrico, lo stesso valore può avere effetti diversi in base a tensione, corrente, potenza, lunghezza delle linee e condizioni di installazione.

Formula della resistenza elettrica e legge di Ohm

La formula più usata per calcolare la resistenza elettrica deriva dalla legge di Ohm:

R = V / I

dove:

• R è la resistenza elettrica;
• V è la tensione, misurata in volt;
• I è la corrente, misurata in ampere.

Dalla stessa relazione si ricavano anche:

V = R × I

I = V / R

Esempio: se ai capi di un componente si misura una tensione di 24 V e nel circuito circola una corrente di 2 A, la resistenza è:

R = 24 / 2 = 12 Ω

La legge di Ohm è un riferimento fondamentale, ma va usata con attenzione. Il calcolo è immediato quando il componente ha un comportamento ohmico, cioè quando il rapporto tra tensione e corrente resta proporzionale nelle condizioni considerate. In altri casi, temperatura, carico o caratteristiche del dispositivo possono modificare il comportamento reale.

Resistenza e resistività: la differenza da non confondere

La resistenza elettrica riguarda un componente o un tratto di conduttore specifico. La resistività elettrica, invece, è una proprietà del materiale e si indica con la lettera greca ρ.

Per un conduttore uniforme, la relazione è:

R = ρ × L / A

dove:

• ρ è la resistività del materiale;
• L è la lunghezza del conduttore;
• A è l’area della sezione del conduttore.

In termini pratici:

• un conduttore più lungo ha, a parità di materiale e sezione, una resistenza maggiore;
• una sezione più ampia riduce la resistenza, a parità di materiale e lunghezza;
• materiali diversi hanno resistività diverse;
• la temperatura può influenzare il valore resistivo, soprattutto nei metalli.

Errore da evitare: dire che un materiale “ha una resistenza” senza considerare forma e dimensioni del conduttore. Il materiale ha una resistività; la resistenza finale dipende anche da lunghezza, sezione e condizioni di utilizzo.

Perché la resistenza conta negli impianti elettrici

Negli impianti elettrici, la resistenza non serve solo a svolgere un calcolo. Ha effetti concreti su funzionamento, rendimento e sicurezza.

Può incidere su:

• caduta di tensione lungo una linea;
• riscaldamento dei conduttori;
• dissipazione di energia;
• scelta della sezione dei cavi;
• coordinamento delle protezioni;
• comportamento del circuito in condizioni ordinarie o di guasto.

La caduta di tensione è uno degli esempi più immediati. Se una linea è lunga, sottodimensionata o attraversata da correnti elevate, la tensione disponibile a valle può ridursi. Questo può influenzare il funzionamento delle apparecchiature collegate e deve essere valutato in fase di progettazione.

Nel contesto degli impianti in bassa tensione, la Norma CEI 64-8 è un riferimento per progettazione e realizzazione. Questo non significa che il calcolo della resistenza basti per progettare un impianto: significa che resistenza, corrente, tensione, protezioni e condizioni di posa devono essere considerate dentro un quadro tecnico più ampio.

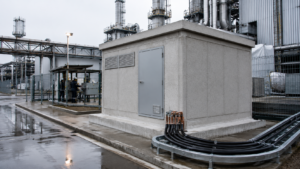

Dal calcolo elettrico alla cabina MT/BT

Il collegamento tra resistenza elettrica e cabina MT/BT va gestito con precisione. Una cabina elettrica prefabbricata non si sceglie partendo dalla sola formula R = V/I. Tuttavia, i principi legati a resistenza, corrente, tensione, caduta di tensione e dissipazione fanno parte del contesto tecnico in cui vengono definite linee, quadri, collegamenti, predisposizioni e requisiti impiantistici.

In una fornitura tecnica, il manufatto prefabbricato è una parte del sistema. Una cabina deve essere valutata considerando funzione, potenza, layout, apparecchiature previste, accessibilità, prescrizioni del gestore, condizioni di posa e documentazione disponibile.

Per questo, quando si parla di cabine elettriche prefabbricate MT/BT, è importante distinguere tra:

• struttura prefabbricata;
• predisposizioni richieste;
• configurazione degli spazi tecnici;
• accessibilità per posa e manutenzione;
• progettazione e verifiche elettriche a cura delle figure competenti.

EdilTevere può supportare la fornitura del manufatto prefabbricato, la configurazione su commessa e la raccolta dei requisiti tecnici necessari alla valutazione. Le verifiche elettriche specifiche, invece, devono essere gestite da progettisti e figure abilitate.

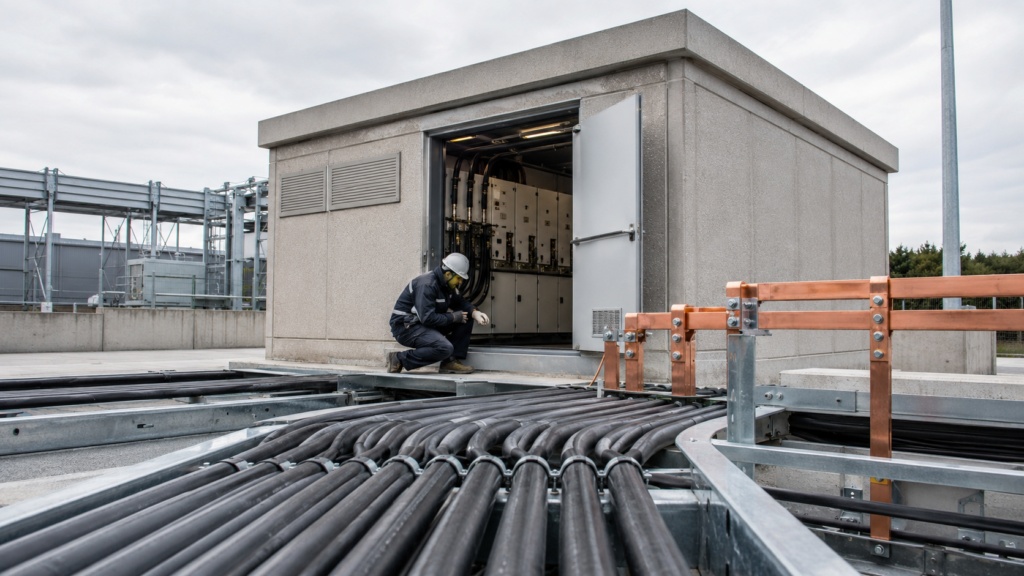

Scenario tipico: un’azienda deve installare una cabina prefabbricata in un’area produttiva già operativa. Prima di valutare soltanto dimensioni e ingombro del manufatto, occorre chiarire potenza richiesta, schema generale, posizione di posa, accessibilità dei mezzi, predisposizioni per il passaggio dei cavi, eventuali prescrizioni del gestore e documentazione già disponibile.

In questo scenario, le grandezze elettriche non sono separate dalla scelta della soluzione prefabbricata. Servono a definire requisiti, limiti e condizioni tecniche della fornitura.

Quando la formula non basta

Sapere come si calcola la resistenza elettrica è utile, ma non basta per dimensionare un impianto o definire una cabina tecnica. Il passaggio dalla formula al progetto richiede competenze specifiche, verifiche e documentazione adeguata.

Il calcolo teorico diventa insufficiente quando entrano in gioco:

• impianti con potenze significative;
• linee lunghe o soggette a cadute di tensione rilevanti;
• quadri, trasformatori e protezioni;
• cabine MT/BT;
• ambienti industriali o locali tecnici;
• prescrizioni del gestore di rete;
• vincoli di posa, accesso e manutenzione.

Prima di richiedere una valutazione per una cabina o un locale tecnico prefabbricato, conviene raccogliere funzione prevista, luogo di installazione, potenza indicativa, vincoli di accesso, predisposizioni richieste ed eventuali prescrizioni già ricevute.

Con queste informazioni, il confronto tecnico diventa più concreto e permette di capire se una soluzione standard è sufficiente o se serve una configurazione su commessa.

FAQ sulla resistenza elettrica

Qual è la formula della resistenza elettrica?

La formula più usata è R = V / I, dove R è la resistenza, V la tensione e I la corrente. Dalla stessa relazione derivano anche V = R × I e I = V / R.

Qual è l’unità di misura della resistenza elettrica?

L’unità di misura della resistenza elettrica è l’ohm, simbolo Ω. Un ohm corrisponde al rapporto tra volt e ampere: 1 Ω = 1 V/A.

Che differenza c’è tra resistenza e resistività?

La resistenza riguarda un componente o un conduttore specifico. La resistività è una proprietà del materiale. In un conduttore uniforme, la resistenza dipende da resistività, lunghezza e sezione.

La legge di Ohm basta per progettare un impianto?

No. La legge di Ohm è un riferimento fondamentale, ma un impianto richiede valutazioni più ampie: norme applicabili, sezioni, protezioni, cadute di tensione, condizioni di posa, sicurezza e verifiche da parte di figure abilitate.
